空中線電力１KWへの変更検査の対策
当局のフロンテア社製のSB-２０００DXは、新スプリアス規定に準拠しないリニアアンプなので「スプリアス測定」を受ける必要が有りました。
ＡＣ電源については、資料を検討して、単相３線式２００Vをシャック内に無線機専用回線を構築
当然、スプリアス測定に対処すべくアンテナ側にローパスフィルター「ＬＰ３Ｋ」を挿入し、コモンモードフィルターを３個自作して同軸ケーブルの中間点と両側の３ヶ所に挿入しています。 いわゆるパッチンコアーのRFC-8とSFT72SNが、数１０個あったので同軸ケーブルに取り付けて於きました。又、ものはついでとばかりに無線用のAC回線にもSFT72SNを２０個程着けています
規格内に入らないバンドに対しては、ノッチ方式の同軸トラップを設けて減衰させる為に準備をしました。また、使っているS-MaCTHアンテナカプラは、それなりにQを持っているのでスプリアスの改善に役立っています。よくある単なるバランでインピーダンス変換するだけでは、スプリアスの低減には役立たないと思っているが？。何らかのバンド切り替えの煩わしさを伴うけど同調型のカプラが、良いと思う。
出来るか否かは個々の条件下になるけれど、各バンド毎のＢＰＦ或はＬＰＦを用意するのも一案とかも。

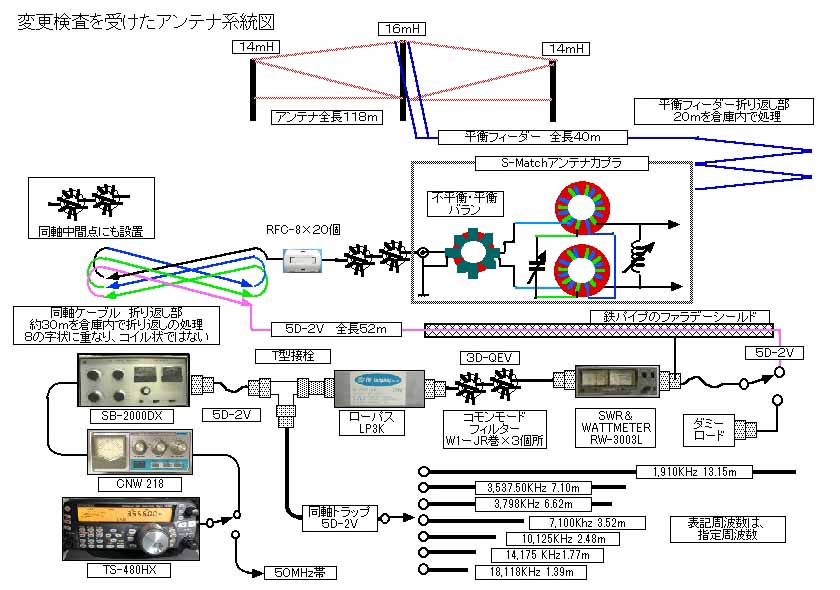

アンテナの系統は、下図の様になっています。ノッチ方式の同軸トラップの寸法については、下記の長さの表を参照。
庭に巻き尺伸展して必要寸法に切断。規格表によると静電容量：約１００ｎF/Km＝約1000ｐF×100/Kmとある。これは、約１００ｐF/ｍとなるから容量計で確認することも出来るはず。（アイデアのみで試していない）
しばしば、アンテナ系の試作でコンデンサー容量不足を補う為に「必要な容量の長さの同軸を使った」と有るが、使用周波数の波長を考慮にいれているのだろうか？と思いたくなる。
平衡フィーダー４０mは、１６０÷４＝４０ｍで４分の１波長。同軸５Ｄ−２Ｖ＝５２ｍは、（１６０÷２）×０・６６≒５２ｍの２分の１波長
