鉄骨積算関連計算アラカルト│丸十鉄骨積算事務所

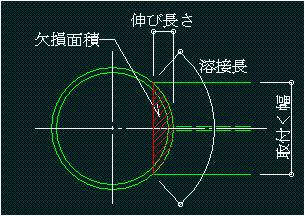

鉄骨数量積算ならではの簡易計算集です。思いつき次第追加していきたく思います、便利にお使い頂ければ幸いです。
尚、算出結果の文字列はコピー出来ますので、ワードパッドやエクセル等に貼り付けて保存する事も可能です。

ここに掲載された計算を使用したことにより損害が生じた場合、当方では一切の責任を負いかねますので、あらかじめご了承ください。

　【単位重量＆表面積算出】　　(鋼材の1mあたりの重量と防錆塗装等の表面積が算出されます)

< 材種を選択後、必要な各断面寸法を自由に入力し「算　出」ボタンを押してください >
< 総量算出…「する」を選択すると、総量(材長x員数)に対する結果も同時に算出します >

　　総量算出… するしない

《断面寸法の入力》
　-① x② x③ x④

　r= r2=
　　材長=(m) 員数=(台)

・単位重量 …… 入力した鋼材の1mあたりの重量　(材長1m時の体積×比重7.85)
・単位表面積A…入力した鋼材の1mあたりの表面積
・単位表面積B…入力した鋼材の重量に対する表面積　(単位表面積1÷単位重量)
・JISや製品規格に無い形鋼サイズも同様に算出可能です。御使用の際は各規格をご確認下さい。
・自由に断面入力が出来るので、例えばインチサイズの旧部材も25.4倍する事で正確な単位重量が得られます。

このページの先頭へ

　【柱仕口状況算出】　　(各梁が複雑に取り合う柱梁仕口部の状況を算出します)

< ダイヤフラムのタイプや、取り付く梁の条件を入力し「算　出」ボタンを押してください >

《ダイヤフラムの条件》
ⅰ)サイズアップ　 (同厚の場合は「0 UP」と入力)
　　通しﾀﾞｲﾔ：UP　/　内ﾀﾞｲﾔ： UP

ⅱ)ダイヤ最小間隔　= mm以上
　　最小間隔未満を算出時、【密接警告】&推薦される対処法を表示

ⅲ)ダイヤ厚に14mmを採用するしない

ⅳ)通しダイヤを柱厚以上にするしない　柱厚

《同一仕口に取り付く梁端部の条件》　　（左端のﾁｪｯｸで有効無効切替、右端はﾒﾓ欄と行ｸﾘｱﾎﾞﾀﾝ）
梁端部① ⇒ 梁成　ﾌﾗﾝｼﾞ厚　梁天ﾚﾍﾞﾙ　ＦＬ：
梁端部② ⇒ 梁成　ﾌﾗﾝｼﾞ厚　梁天ﾚﾍﾞﾙ　ＦＬ：
梁端部③ ⇒ 梁成　ﾌﾗﾝｼﾞ厚　梁天ﾚﾍﾞﾙ　ＦＬ：
梁端部④ ⇒ 梁成　ﾌﾗﾝｼﾞ厚　梁天ﾚﾍﾞﾙ　ＦＬ：
梁端部⑤ ⇒ 梁成　ﾌﾗﾝｼﾞ厚　梁天ﾚﾍﾞﾙ　ＦＬ：
梁端部⑥ ⇒ 梁成　ﾌﾗﾝｼﾞ厚　梁天ﾚﾍﾞﾙ　ＦＬ：
梁端部⑦ ⇒ 梁成　ﾌﾗﾝｼﾞ厚　梁天ﾚﾍﾞﾙ　ＦＬ：
梁端部⑧ ⇒ 梁成　ﾌﾗﾝｼﾞ厚　梁天ﾚﾍﾞﾙ　ＦＬ：

・表示結果は左から順に下記内容を示しています。
　ダイヤレベル、＜梁フランジの上下＞、t=梁フランジ厚⇒SizeUp⇒t=ダイヤ厚(通し又は内ダイヤ)
・ダイヤレベルの数値は、＜上F＞ではダイヤの上端レベル、＜下F＞ではダイヤの下端レベルを示します。
・ダイヤのサイズアップは、＜上F＞では下方向に、＜下F＞では上方向に増厚するとして間隔値を算出。
・ダイヤに使用する板厚… 6/ 9/ 12/ (14)/ 16/ 19/ 22/ 25/ 28/ 32/ 36/ 40～100の5mm単位。
　(厚さ14mmの鋼板は、上下サイズとの板厚差が2mmしかない為、ダイヤに適用しない場合があります)
・外ダイヤ形式は非対応ですが、「通しダイヤ」を「外ダイヤ」に読替える事で適応できる場合があります。
・梁成が減少する方向へのハンチが算出された場合は【密接警告】に(逆ﾊﾝﾁ)と表示されます、適宜ご判断下さい。

-----------------------（最小段差未満で【密接警告】メッセージが出た場合）-----------------------
密接したダイヤ配置は、次の理由などから出来る限り避けたいところです。

・質量、溶接量共に不経済的である。
・柱やダイヤの溶接作業が窮屈さ故に困難(又は不可能)となり、その精度や溶接性能の健全性に影響する。
・多くの溶接が集中し、それに伴う入熱量による母材の歪みや変形が危惧される。
・開先機やロボット溶接等が使用できない場合や、超音波探傷検査を行う際の障害にもなり得る。等々

一般的な対処法としては
①梁端部をハンチ形状とし、密接なダイヤ配置を避ける。(ハンチ処理推薦)
②ダイヤ同士が重なる程に密接した段差の場合、双方のフランジ条件を満たす一枚のダイヤに統合する。(統合推薦)
③通しダイヤ間が密接した場合は、一方を内ダイヤ(水平スチフナー)にする事で、各条件が多少緩和される。
④設計者にこの段差を無かった事にしてもらう(梁成を変更する、嵩上げ設置やスラブ厚変更で梁下がりを揃える等)

このページの先頭へ

　【ガセットＰＬサイズ算出】　　(一般的なピン接合部のガセットプレートサイズや正味面積を算出します)

< 受梁の断面やボルト条件等を入力し「算　出」ボタンを押してください >
< 1面せん断で、取付く梁の上端又は下端レベルが受梁に納まらない場合は「1面せん断(其の3)」を選択下さい >

《取り合い条件の入力》
　受梁：H- x x x

　取付く梁：梁成= 段差=

　ボルト：本数(n×m)= n x m P=

　ガセットPL： SB値=

　 < 段差の入力方法 >
　取付く梁の天端が受梁の天端より100mm上がっている場合「100」と入力
　受梁の天端より100mm下がっている場合には「-100」と入力

・1面せん断(其の3)は如何なる「段差」も図の様な要領での算出は可能ですが、あまりに大きい段差の場合
　実際の納まりとは異なる場合があります。
・取付く梁成が受梁より大きく、その上下端が共に受梁の梁成範囲を超える場合には対応しておりません。

このページの先頭へ
