ドット数はタテ64×ヨコ128となっています。バックライトをつけると消費電力が かなり大きくなるようです…。（画面がかなり暖かくなります）
| ピン番号 | 名称 | 説明 |
|---|---|---|
| 1 | Vss | GND |
| 2 | Vdd | +2.7〜5V DC |
| 3 | Vo | コントラスト調節 |
| 4 | D/I | "L":表示データ "H":制御コード |
| 5 | R/W | "H":Read / "L":Write |
| 6 | E | "H"→"L"の立下りでコード読み込み |
| 7〜14 | D0〜D7 | データバス |
| 15 | CS1 | "H"レベルで画面左半分を選択 |
| 16 | CS2 | "H"レベルで画面右半分を選択 |
| 17 | /RES | "L"でリセット |
| 18 | Vout | 「液晶」への電源。配線方法は下図参照…。 |
| 19 | A | バックライト（＋） |
| 20 | K | バックライト（−） |
要はLCD付属のデータシートそのまんま…なんですが、メモ程度のつもりで。
まず、電源は例のごとくVddとVssに接続します。D0〜D7はデータバス8bit、制御線は
”D/I”、”E”、”CS1”、”CS2”の4本です。画像は書き込みしかしないので
”R/W”はGNDに接続してしまいます。リセットはしなくてもいいんじゃないかな…と思ったので
”/RES”は電源の+側（Vdd）に接続していまいます。

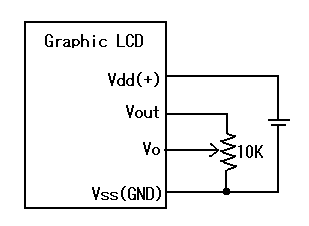

上の図は、この液晶ディスプレイのコントラスト調整回路です。ほかの部分が正しく 配線できていても、このコントラストの調整回路をテキトーにしてしまうと 何も画面に表示されません。注意です…！（私はハマりました。）
この液晶ディスプレイは画面を左右２に分け、それぞれ独立したチップで制御しているようです。 よってCPUからデータをおくるときは、どちらのチップに情報を送るのかを選択する必要が あります。これを”CE1”と”CE2”ピンで行います。また、送られたデータがそのまま画面に 出力するべき表示データなのか、行・列の指定等に使われるコントロール・コードなのか を区別するために”D/I（Data/Instruction Code）”ピンを使います。"E"ピンに加える ダウンエッジで書き込みタイミングを知らせる…というのはいつもと同じパターンで。
表示データは、画面に対してタテ8ドット分が１回のデータ送信で表示されます。 続けてデータを送信すると、同じ行の中で右方向へ表示データが並べられていきます。 ずっと送信を続けてタテ8×ヨコ64の帯を１セットと考えます。このあとCE2ピンを"H"に して右画面へ進出していってもよいのですが、ここではチップ１（左画面）側を全て 表示し終わってからチップ２（右画面）側へ行くことを考えるので、 １段下げてまた同じようにタテ8×ヨコ64の帯をひく…と。そして左画面全体に 表示データを送り終わったら、改めて右画面側を同じ要領で表示する…という流れ にしました。
以上の流れを関数としてまとめたものを、次のページで紹介しています。
