このアンテナのマッチング範囲


　３５４０Ｋｈｚ付近にアンテナカプラの同調をとった時のカバー範囲を無線機のＳＷＲ計にて調査。
なにも考えずに今年の春に購入したＴＳ−４８０が、コンピュータコントロールできることを知り、その画面からＳＷＲを調べましたもの。


　太いエレメントのアンテナでと考えて作った力作（？）のアルミパイプ同軸エレメントとハシゴ給電での結果。この結果から、帯域幅は、おおよそ８０ＫＨＺ位をカバーしていると考えてよさそう。


　即ち、3.500-3.575Mhzは、無調整で運用できる

制作中のアンテナカプラのリモートコントロール装置が、完成すれば３．８Ｍｈｚ帯まで安心して運用できると信じられる

　　　参照：　 http://www.maroon.dti.ne.jp/~ja2eib/index1/Remotecontrol/RemoteCoupler.htm　


　　　　　　　　　　　　　　実測の結果

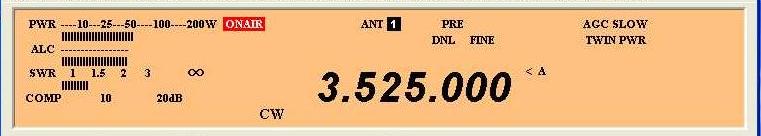

３５２５Ｋｈｚ

　　これ以以下の周波数でのオン・エアーをほとんどしない。が、免許はある（ＣＷは、忘れたのが正しい？）

　


３５３０Ｋｈｚ
　　少しＳＷＲは、下がっている
　

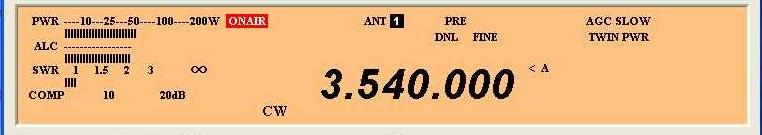

３５４０Ｋｈｚ
　　この周波数でアンテナカプラを調整した。　ＳＷＲ＝１を表示　これは、まゆつばだけど文句はない
　

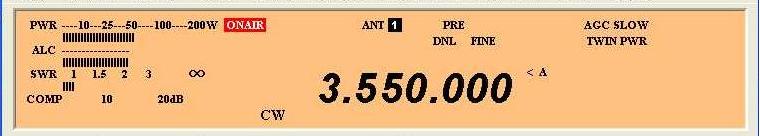

３５５０Ｋｈｚ
　　　全く問題ない
　



３５６０Ｋｈｚ
　　これも問題ない

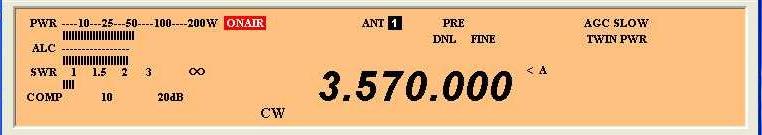

３５７０Ｋｈｚ
　まだまだ大丈夫
　


３５７４Ｋｈｚ
　　３５７５Ｋｈｚの代わり　問題なし



３６０５Ｋｈｚ
　　若干ＳＷＲは上昇しているが、実用には問題ないだろう
　

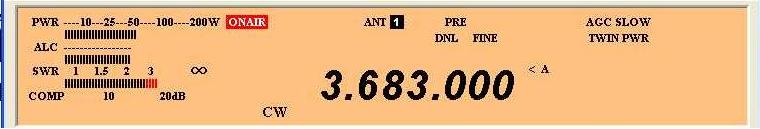

３６８３Ｋｈｚ
　　さすがにここでは辛い！
　



　このコンピュータコントロールの機能は、便利なものでいわゆる家庭内ＬAＮを敷設すれば、シャックではなく倉庫に設置しているアンテナカプラの元で操作をしながら調整できるし、パネルのボタン、ツマミでの操作より細かく操作できるように設計されていた
