静電気チェッカー(Electroscope)の製作
HHE-136 部品・製作説明書セット

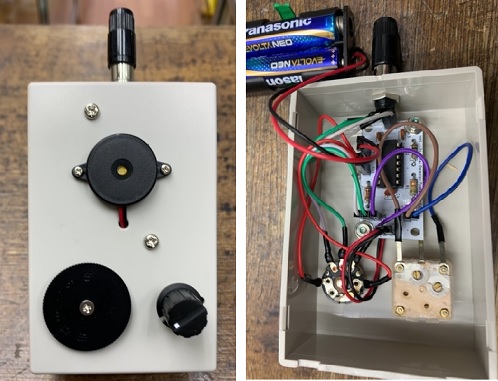

hhe-136-3 静電気チェッカー 完成



HHE-136 静電気チェッカー(Electroscope)の製作
ケース内部



 部品、説明書セット

 ¥1000税込

通信販売の場合、送料¥520を加算して下さい
*現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。

HHE-136静電気チェッカー 使用例

前号の「Metal Detector(金属探知器)」は磁界の変化を検出
しましたが、今回のエレクトロスコープ(静電気チェッカー)は
電界の状態(電荷の帯電状態)を検出
する簡易な電子測定器です。

詳しい記事は2023年3月19日発売予定
『電子工作マガジン 2023年春号』
に掲載されてます。
 (筆者:JH1YMC  内田 裕之氏)





金属探知器(Metal Detector)の製作
HHE-134 部品セット


hhe-134金属探知機

製作する金属探知器では、
 差が可聴域になるように、可変コンデンサーを
設定します。サーチコイル部分に金属が近づくと
磁力線に影響し、コイルのインダクタンス値
が変化し、発振周波数が変化します。
その微妙に変化した差分周波数である音を
聞きとり金属を探知します。
 また、和分周波数が可聴域外となり聞こえない
ため、ローパスフィルターは割愛しています。
さらに、NAND回路をバッファーとして
利用し、圧電スピーカーが十分鳴るため
アンプも割愛しています。



 部品、説明書セット

     ¥1980税込
通信販売の場合、送料¥520を加算して下さい

*現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。ご了承ください。

hhe-134金属探知機

−改造例−

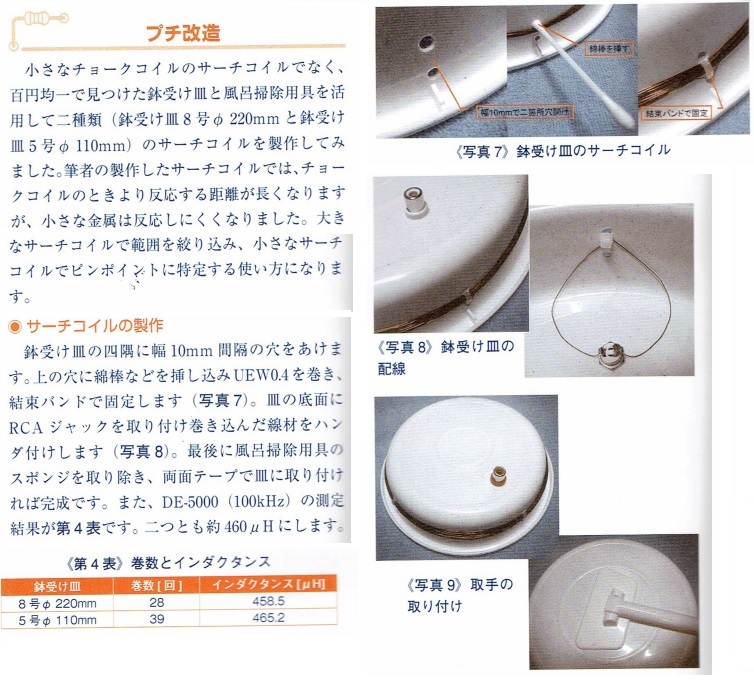

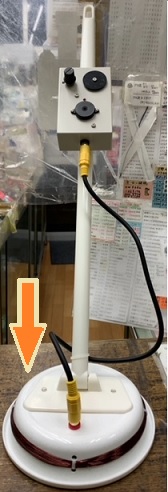

鉢受け皿を使用してサーチコイルを製作しています。
例えば、UEW線0.4mmを
8号鉢 220mmφ 巻数:28回 458.5μH
5号鉢 110mm 巻数:39回 465.2μH
**(本を購入されていない方へ)詳しくは→プチ改造**

大きさの異なるサーチコイルを製作したり、
発振周波数を変えてみたり、いろいろと楽しめます。

      町田店店頭に展示中!!

詳しい記事は2022年12月発売
『電子工作マガジン 2022年冬号』
に掲載されてます。
(筆者:JH1YMC  内田 裕之氏)

*回路図上の記載は合っているのですが、部品表の記載に間違いがありました。
     誤       正
R2: 1KΩ ー> 10KΩ
R3:10KΩ ー>  1KΩ





     LED消灯式SWRインディケーター

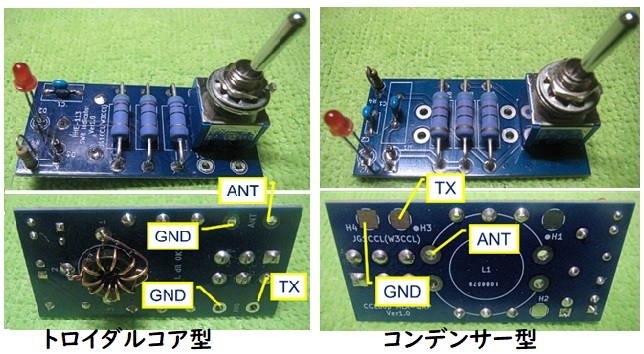

   HHE-103 SWR Indicator Ver.1.0部品セット(コンデンサー型)
   HHE-113 SWR Indicator Ver.1.0部品セット(トロイダルコア型)


LED消灯式SWRインディケーター

LED消灯式SWRインディケーターは、
SWRの値を表示するのではなく、
設定したSWR付近(たとえば1.5)から
LEDが消灯または暗くなる
インディケーターです。


ホイートストンブリッジ(Wheatstone bridge)
回路を使った簡単なものですが、
簡易調整には十分だと思います。



部品、説明書セット
・一部相当品になります
・ケース除きます

HHE-103 コンデンサー型  ¥1386税込
HHE-113 トロイダルコア型  ¥1430税込
*通信販売の場合、送料¥370を加算して下さい

*現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。ご了承ください。

LED消灯式SWRインディケーター 使用例

←使用例

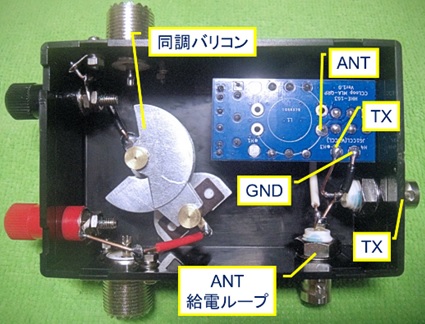

MLA同調ボックス内に実装

受信専用MLA(CCLoopMLA RO)の製作 部品セット
も好評販売中です♪

詳しい記事は2022年9月発売
『電子工作マガジン 2022年秋号』
に掲載されてます。
 (筆者:JH1YMC  内田 裕之氏)

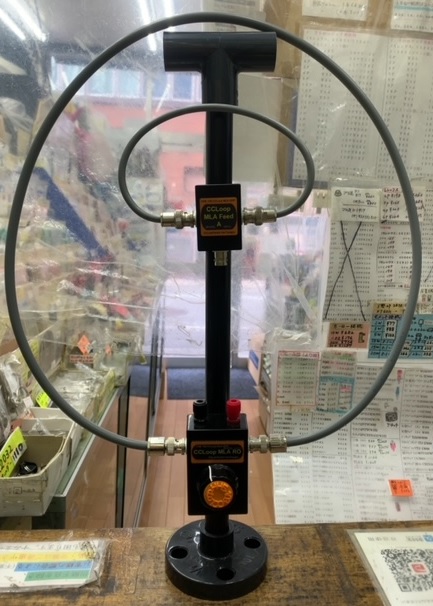

受信専用MLA(CCLoopMLA RO)の製作
HHE-103 CCLoopMLA RO Ver.1.0部品セット


受信専用MLA(CCLoopMLA RO)

25MHzから90MHzの受信を想定し、
同軸ケーブルを利用した直径約30cmの
受信専用MLAです。同調ループにはコンデンサ
が追加でき、同調・給電ループとも長さの変更可。
給電方式は基本である結合ループ方式です。



町田店店頭に展示中!!
お客様の反響が多いです♪



 部品、説明書セット

     ¥5500税込
   同調ループと給電ループの部品のみの販売です。
   その他部品表(パイプ、台座等)は除きます。

通信販売の場合、送料¥520を加算して下さい

*現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。ご了承ください。

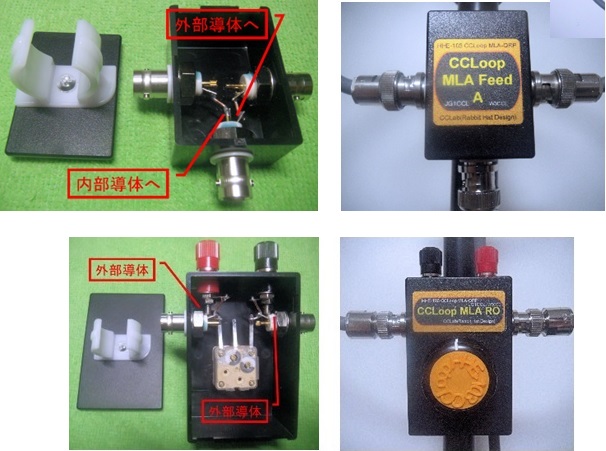

同調ループ・給電ループ1 => 同調ループ・給電ループ ケースの中身
気になる部分をチョイ見せ?

詳しい記事は2022年8月発売
『電子工作マガジン別冊 令和版新BCLマニュアル』
に掲載されてます。
 (筆者:JH1YMC  内田 裕之氏)

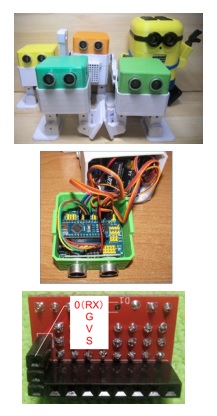

魅力的なロボット電子工作小さなロボット“Otto”
に追加するサーボボードの製作
(HHE−117)


hhe-117



  専用基板のみ

 1枚 ¥110税込
通販の場合、送料¥120を加算して下さい

今回は、基板のみの販売です。

製作に必要なダイオード、抵抗、ピンヘッダ、ピンソケット、
熱収縮チューブは必要に応じてお買い求めください。

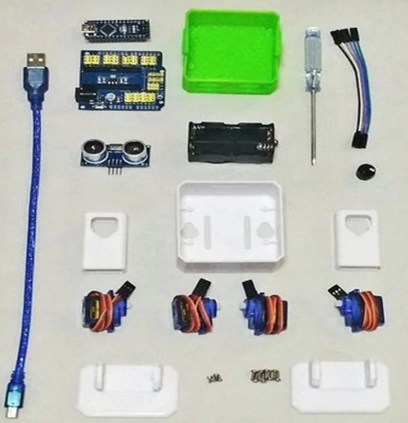

otto

*AliExpressで「Otto」を検索すると
写真のようなセットが販売されており、
基本的なもの(Arduino等)は含まれているので、
工作に不足のものを買い足して使うのも良いかもです。

詳しい記事は2022年6月発売
「電子工作マガジン2022年夏号」
に掲載されてます。
 (筆者:JH1YMC  内田 裕之氏)

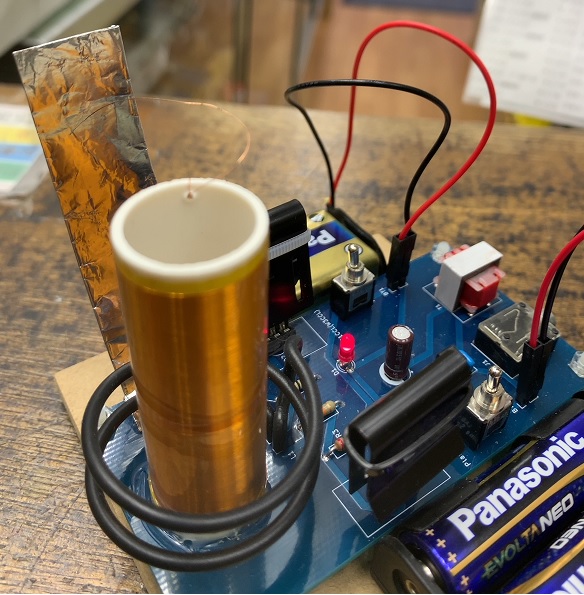

 プラズマスピーカ(LAB−014)


テスラーコイル プラズマスピーカ

コロナ放電

写真を拡大しても分かり
づらいのですが、〇を
付けた薄紫色がコロナ
放電です。







  @専用基板のみ    ¥440税込

  A専用基板部品セット
  メロディICはホームスィートホーム付属

¥2145税込
通販の場合、送料はレターパックプラス
代金を加算して下さい。


詳しい記事は2022年3月発売
「電子工作マガジン2022年春号」

に掲載されてます。(筆者:JH1YMC  内田 裕之氏)

本を購入されていない方にも、回路図をお付けいたします。

キットに含まれないもの・・・
アルミホイル  目玉クリップ

*メロディICを使用しないテスラコイルのキット
横浜店にて¥1155税込販売中です。
こちらも、通販の場合、送料はレターパックプラス代金を加算して下さい。


プラズマスピーカキットは、テスラコイルのキットも兼ねています。

テスラコイルの勉強にいかがでしょうか?
稲妻を発生させるぐらいの高電圧を扱うため、製作、実験には注意が必要です。
と言うと、怖く思われるかもしれませんが、稲妻で音楽が聞こえるなんて驚きです!
但し、メロディICで奏でる曲は、蚊の羽音程度で微かにしか聞こえませんが・・・。






 Arduinoを使用した「CWキーヤー」(HHE−115)

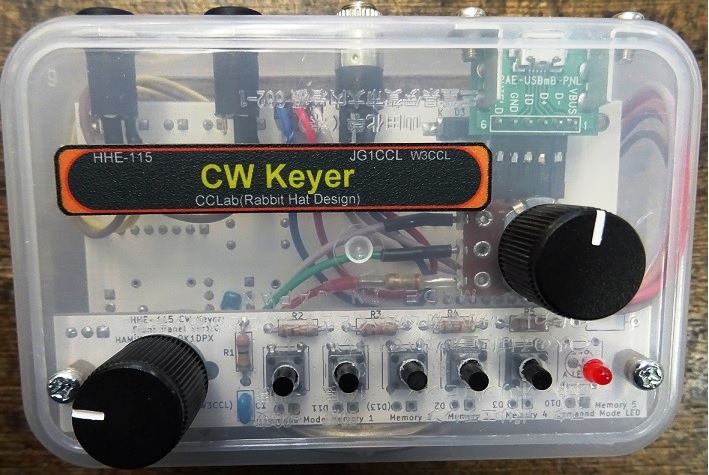

CWキーヤー




CWキーヤー2



  @専用基板のみ    ¥440税込
  A専用基板部品セット

¥5.830税込
通販の場合、送料はレターパックプラス
代金を加算して下さい。

    *本に掲載されているセット内容と一部異なります。
    (安価でご提供できるよう、相当品でご用意してます。)


詳しい記事は2021年9月発売
「電子工作マガジン2021年秋号」

に掲載されてます。(筆者:JH1YMC  内田 裕之氏)

  本を購入されていない方にも、回路図をお付けいたします。

  スケッチはこちらからダウンロードしてください。

キットに含まれないもの・・・
 Arduino Nano Every(又は相当品)、I2C、
 ケース、 L型タイプのピンヘッダ、線材、ネジ類、
 USBシリアル変換モジュール(FT234X)
ピンヘッダ・ソケット、QIコネクター付コード、熱収縮チューブは
    上をクリックソケットは必要ピン数より1P多くカットし、
      切り口を削って成形してください

含まれますが、ご自身で加工をお願い致します。

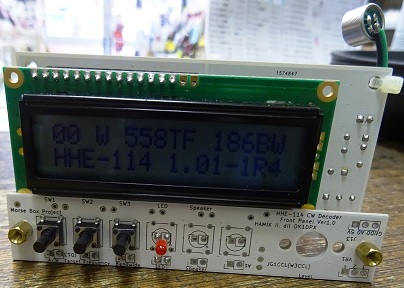

 Arduinoを使用した「CWデコーダー」(HHE−114)

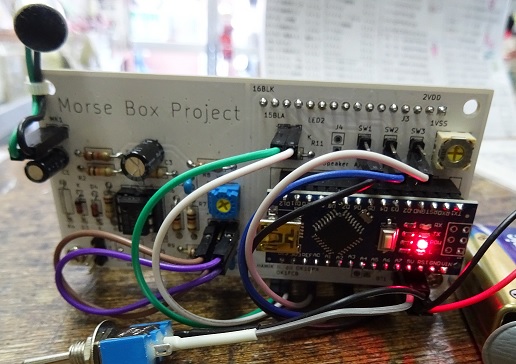

CWデコーダ1
     欧文・和文 両方とも可能です。

CWデコーダ2



  @専用基板のみ  ¥440税込
  A専用基板部品セット

¥3740税込
通販の場合、送料は
レターパックプラス代金
加算して下さい。

  本を購入されていない方にも、回路図をお付けいたします。
  スケッチはこちらからダウンロードしてください。
    *本に掲載されているセット内容と一部異なります。
    (安価でご提供できるよう、相当品でご用意してます。)

キットに含まれないもの・・・
 Arduino Nano Every(又は相当品)、
 R4抵抗器(0Ω)、 ケース、 ネジ類
ピンヘッダ・ソケット、QIコネクター付コード、熱収縮チューブは
    上をクリックソケットは必要ピン数より1P多くカットし、
      切り口を削って成形してください

含まれますが、ご自身で加工をお願い致します。

電子工作マガジン

詳しい記事は2021年6月発売
「電子工作マガジン2021年夏号」

に掲載されてます。
(筆者:JH1YMC  内田 裕之氏)

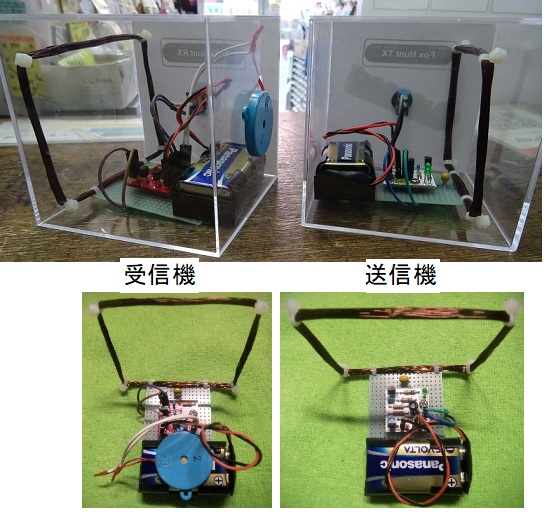

 ホームFOXハンティング(HHE−111)


FOXハンティング




フォックス送信機とハンター受信機で、宝探し?



  @専用基板のみ  ¥220税込
  A専用基板部品セット

¥2310税込
通販の場合、送料は
レターパックライト代金
加算して下さい。

銅価格の急騰により、価格が予定より上がっております。すみません。
*本に掲載されているセット内容と、一部異なります。
(9V電池ホルダなし。巻き枠、ネジ類はご自身でご用意ください。
ポリウレタン線の太さ・巻き数変更になっております。)

  本を購入されていない方にも、回路図はお付けいたします。
町田店でご購入のお客様には、ループアンテナの巻き枠を
お貸しすることができます。(但し、私どももお借りしたものなので、
すぐに返却できる方、壊さない等の信用できる方に限ります。)

電子工作マガジン

詳しい記事は2020年12月発売
「電子工作マガジン 冬号」
に掲載されてます。
(筆者:JH1YMC  内田 裕之氏)

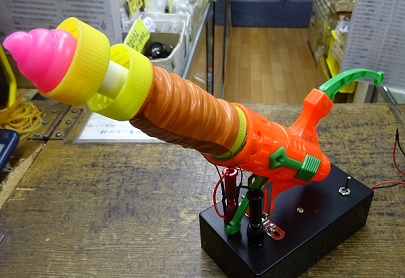

電磁砲でうんちを飛ばせ!?(HHE−112)


うんち

う〇ちを飛ばして、
皆と飛距離を競い合おう!!



  @専用基板のみ  ¥220税込
  A専用基板部品セット

¥3650税込
通販の場合、送料は
レターパックプラス代金
加算して下さい。

電子工作マガジン

詳しい記事は2021年3月発売
「電子工作マガジン 春号」
に掲載されてます。
(筆者:JH1YMC  内田 裕之氏)





   どこか古くて新しいジャパニーズ ブレッドボードの
 One Chip AM ラジオ(HHE−102)

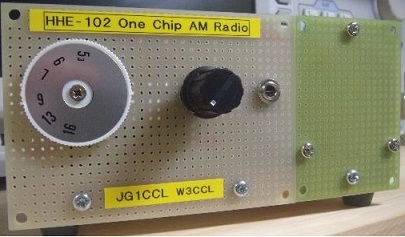

HHE-102 One Chip AM Radio


HHE-102_OneChipAMRadio



  専用基板部品セット

¥2090税込
通販の場合、送料は
レターパックライト代金
加算して下さい。

     *カマボコ板、単3電池、ボリュームやポリバリコンを
     止める基板は付属しません。


  本を購入されていない方にも、回路図はお付けいたします。


*部品の調達が難しくなり、ラジオキットの残りが
僅かになりました。売切れご容赦ください。
ラジオの製作

詳しい記事は2020年9月10日発売
「ラジオの製作創刊65周年記念特大号」


65ページに掲載されます。
(筆者:JH1YMC  内田 裕之氏)

https://www.freeradio.jp/?p=8093
