グローバル変数のscoreとhigh_scoreを読んで、それを液晶ディスプレイ （Liquid Crystal Display、以下LCD） に出力する関数です。scoreは１列消去関数のところで書きかえています。 LCDは秋月さんで売っているキャラクタ２行のものを使用しています。４ビットモードです。
ハードの仕様についてですが、今回はH8のポート6を使うことにしました。 ビット0〜3が4ビットデータ出力ピン、ビット4は表示する文字データなのかLCDに対する 制御データなのかを知らせるRS(Resiser Select)ピン、ビット6は書き込みタイミングを知らせる E(Enable)ピンとしています。ビット5を使っていないのは、製作途中に誤って破壊してしまったから なので、特に意味があってやっているわけではありません（汗）
４ビットデータを出力し、Eピンを"0"→"1"とするとデータが書き込まれます。 この際、RSピンが"0"なら制御信号、"1"なら文字データ（ASCIIコード）とみなされます。
//********************************************************************
//文字データ（８ビット）を受け取って、液晶に１文字表示させる関数
void lcd_char_trans(char data)
{
//転送データの写しを作っておきます。
cahr data_temp;
data_temp = data;
//文字データなので、RSピンは"1"にしておきます。
P6.DR.BIT.B4 = 1;
p6.DR.BIT.B6 = 0;
//先に上位４ビットを出力します。
data = data >> 4;
data = data&0x0f;
P6.DR.BYTE = data;
//Eピンの立ち上がりで書き込み
P6.DR.BIT.B6 = 1
lcd_wait();
P6.DR.BIT.B6 = 0;
//念のためウェイト入れときます。
lcd_wait();
//次は下位４ビットを出力。
data_temp = (data_temp & 0x0f)
P6.DR.BYTE = data_temp;
//Eピンの立ち上がりで書き込み
P6.DR.BIT.B6 = 1
lcd_wait();
P6.DR.BIT.B6 = 0;
//念のためウェイト入れときます。
lcd_wait();
}
//********************************************************************
//lcdをコントロールするデータを送る関数です。
//実際のところ下位４ビットのみしか効かないのですが…。
void lcd_data_trans(char data)
{
//制御データなので、RSピンは"0"にしておきます。
P6.DR.BIT.B4 = 0;
p6.DR.BIT.B6 = 0;
P6.DR.BYTE = data;
//Eピンの立ち上がりで書き込み
P6.DR.BIT.B6 = 1
lcd_wait();
P6.DR.BIT.B6 = 0;
//念のためウェイト入れときます。
lcd_wait();
}
//********************************************************************
//********************************************************************
//文字列（配列に格納したもの）を受けて、それを表示します。
//前もってposition()関数で表示開始位置を指定しておく必要があります。
void lcd_string_out(char *string)
{
//文字列の最後（ヌル文字）までループ
while(*string != '\0')
{
//１文字表示関数を呼び出します。
lcd_char_trans(*str);
//次の文字を読み込みます。（配列はアドレスの値が連続しているから…。）
str++;
}
}
//********************************************************************
//********************************************************************
//文字の表示開始位置を決める関数
//yに0x08を入れると１行目が選択され、0x0cを入れると２行目が選択されます
//yについては関数を呼び出す側で調整してください…。
//xはただ数を入れるだけでOKです。
void lcd_position(int y,int x)
{
P6.DR.BYTE=0;
lcd_data_trans(y);
lcd_data_trans(x);
lcd_wait();
}
//********************************************************************
//********************************************************************
void lcdclear(void)
{
P6.DR.BYTE=0;
lcd_data_trans(0);
lcd_data_trans(1);
}
//********************************************************************
付属のデータシートの通りですので特筆事項はありません…。main関数の最初の部分で 呼び出して、初期設定をします。
//********************************************************************
void lcdini(void)
{
lcd_data_trans(3);
lcd_data_trans(3);
lcd_data_trans(3);
lcd_data_trans(2);
lcd_data_trans(2);
lcd_data_trans(8);
lcd_data_trans(0);
lcd_data_trans(0x0c);
lcd_data_trans(0);
lcd_data_trans(6);
}
//********************************************************************
//********************************************************************
//単なる時間稼ぎ関数です。
void lcd_wait(void)
{
int t = 1000;
while(t--);
}
//********************************************************************
ソースコード
//********************************************************************
//ハードウェアの仕様
//液晶はポート６につながっています。
//１〜４番目のピン（P6.DR.BIT.B0〜P6.DR.BIT.B3） → 液晶のデータ
//５番目のピン（P6.DR.BIT.B4） → RSピン
//６番目のピン (P6.DR.BIT.B5) → Eピン
//********************************************************************

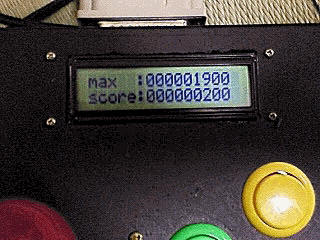

//液晶にscoreを表示する関数
int score_out(void)
{
//ハイスコアを更新
if(highscore<score) high_score = score;
//計算用にデータを写しておきます
unsigned long h_temp = highscore;
unsigned long s_temp = score;
//LCD表示文字列用の配列を作ります。
char string1[8];
char string2[8];
//high_scoreとscoreに記録された数値を文字列に直します。
//基本アルゴリズム：10で割った余りを配列に格納→10で割る…を繰り返す。
for(i=0;i<8;i++)
{
//＜注意＞配列の0番目の要素から順に、一の位、十の位…と入っていきます。
string1[i] = (char)(h % 10);
string2[i] = (char)(s % 10);
h_temp /=10;
s_temp /=10;
}
//----------------------------------------------------
//前のデータを消します。
lcdclear();
//----------------------------------------------------
//一行目にhigh_scoreを表示
lcd_position(0x08,0x00);
out("max :");
for(i=8;i>=0;i--)
{
lcdo(s1[i]+'0');
}
//-----------------------------------------------------
//二行目にscoreを表示
lcd_position(0x0c,0x00);
out("score:");
for(i=8;i>=0;i--)
{
lcdo(s2[i]+'0');
}
}
//********************************************************************
