Power Mac G5（M9032J/A）の静音化
憧れのＧ５！
デュアルＣＰＵ クロック 2GHz PowerPC G5 メインメモリ３．５ＧＢと文句無し、頂いたんだから文句なんか言ったらバチが当たる
我が家での主力のアプリケーションは、ＭＡC ＯＳ９．２２なのでPowerPC Ｇ５であればＭＡC ＯＳ９．２２が、快適に走る！。
これでマックの浦島太郎状態からぬけ出せて、玉手箱を開けて時代に追いついた！。玉手箱からの煙が晴れて、ＭＡC ＯＳ Ⅹの世界が広がった！。世間では、intelMACとなっているが、どうも馴染めない。かといって頑なにPowerPCでなきゃと言うわけでもない
素晴らしい！
喜んでばかりでは、前に進まない。Power Mac G4(Mirrored Drive Doors)と比べ、静かだが喧しいことには変わりなかった。こいつも静かにさせなければと思いつつ、その音の大きさを聞いているとハウジングの下の方が最もやかましい。やっぱり、電源部だ。
Ｇ５の分解については、いくつかのホームページがあり、参照させていただいた。それでも、ツラツラと眺めるだけでは、判らないので工具片手に取りかかった。
ＣＰＵ冷却用空気の取り入れ側の２つのファンは、はめ込まれているだけなので簡単だ
ＣＰＵ周りの状態 吸いこみ側 銘板の爪を外す ＣＰＵ放熱器の姿
Ｇ５と書かれたＣＰＵ放熱器の銘板を外すことから始めた。写真の様に小さなプラスチックの爪で填められているだけなので優しくそっと押してやり銘板を取り外すと、ごっつい放熱器の姿が現れる。両方で４本づつで合計８本のネジを外して、放熱器ごとＣＰＵを外すことができる
微細なＣＰＵコネクタのソケットを見て、「こいつを組み立てるには？」と素朴な疑問が湧いた。この構造ならば、正確に嵌め込む工夫がしてあるはずとメインボードを眺めるとやっぱりあった！。残っている柱は、テーパー状になっていて位置決めのガイドになっていることを確かめた
ＣＰＵを外す（当然２個共） 吐き出しファンの爪 電源を覆っているカバー（板）
電源のカバー板は、メインボードに接続されている３ヶ所の電源ケーブルコネクタを外さないと取り出せない
ＣＰＵ冷却用空気の吐き出し側にも２つのファンがある。こいつは、上部のビデオカードを外してからでないと接続ケーブルのコネクタから外せないので、面倒くさいけれどビデオカードを外してから、２つの爪を押し込んで外し、このファンを取り外した。

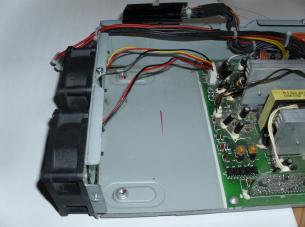

電源内部には広いスペースがあった ２つのファンの電源コネクタ 使った２種類のファン
電源を取り出すには、少々面どうくさいが知恵の輪の要領で、３か所のケーブルコネクタを外してケースから取り出す
電源ケースのカバーは、数本の皿ビスを外してやれば簡単にはずれる。Ｇ４のＭＤＤの様にこのカバーにコネクタが取り付けられていることもないので安心できる
さて、ファンのコネクタはとみれば、片方は回転信号線付きの３線であるが、他方は２線式となっている。APPLEのことだ、内部温度に応じてこの片方のファンの回転数をみて、電源電圧をコントロールしているだろうから、こちらは市販の静音タイプを使ってお茶を濁すつもりだ
「どうやってごまかすか？」考えて、資料を漁ったならば、３線式の回転信号は、ほとんどの場合、磁気センサーにて感知し、トランジスタのオープンコレクタで出力しているようだ。ならば、簡単で擬似パルス発生器を用意してパルスをくれてやれば済むこと判断したが、ずぼらな方法に走った。
３線式の接続 ＦＡＮによって違う波形で出力されている
そのずぼらな方法
風量の不足は、手持ちのシロッコファンを２個増設した。これも定格の電源電圧１２Ｖでは、うるさいのでＭＤＤの改造と同様に２台を直列に接続して電源を供給し、回転数を落とした。そこそこの風量が得られることを確認して組み込んだ。このシロッコファンの吐き出し口は、プリント基板より低くなり、基板の下側に風を送っても意味がないので、シールを貼ってケースと基板の間に送風しないようにしておいた

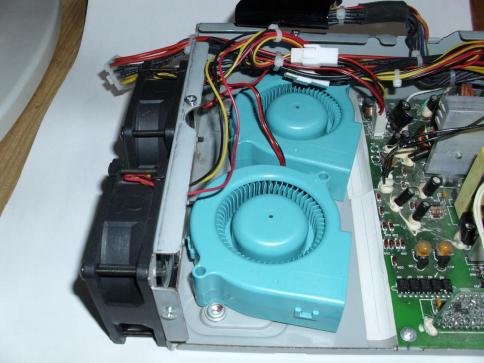

２つのシロッコファンを増設
静音型といって市販しているこの種のファンは、静かなものほど電力消費量が小さいことをパーツ屋さんのファンを見て気がついた。あたりまえで、飯を食わさなければ働かない。静音型と銘打ってはあるが、何のことはない、消費電流が少ない、つまり消費電力が少ないのである。飯を食わさなければ働かないから静かなはずだ。２４Ｖ仕様を１２Ｖで使えば、きっと静かに回る。但し、風量については、保証の限りではない。一般的に、風量は、ファンの回転数の自乗に比例して増減する。小さい羽根でたくさんの風量を得るには、回転数を上げるしかないのだ。大きな羽根をゆっくり回して、所定の風量を得れば静かになるはずだ。とは言え、空気の通路の面積なども絡むので何でもよいかとはいかなく、「ちょうどいいのがちょうどいい」と言う事ある。
世間を眺めると「ＣＰＵの冷却を水冷方式に改造するなどと例が多いが、このような改造には、「オリジナルに傷を付けない」ことをコンセプトとしているので当初から水冷化は、微塵も考えなかった。仮に加工しなければ成らないと判断した場合でもできるだけ目立たないようにと考えている。しかし、やるなら「トコトン！」とも思ってはいるが
前回のＭＤＤと、このＧ５とも覚悟の割に易しかったので拍子抜けといえない事もないが？ 一応、居間で使える状態になり、家族の目線を気にしないで使えるようになっている
ビデオカードの位置にあるファンが、温度上昇すると時々増速され、ブワーンとわめくがすぐに静かになるのでそのままにしている
シロッコファン用にコネクタが、欲しくてＤＯＳーＶ用で２つの温度計のついた部品を買ってきて、コネクタを流用。５V使用なので単３乾電池4本の電源を用意してポータブル温度計を作った。これをＧ５に設置し、ＣＰＵの排気部分と電源の排気部分に温度センサーを配置し、排気温度を測定したところ室温から１０度Ｃ程上昇した温度を記録した。これならば、真夏の暑い時にも大丈夫だろうとたかをくくっている
２４時間運転試験を試みたが、スリープに入り停止状態から復帰する時、ファンの回転は、一瞬ＭＡＸなるがどこの温度を測っているか知らないが、室温を感知するらしく、すぐ減速され静かになる。また、連続使用中でも時々、増速されにぎやかになるが、私の使用状態では、すぐに減速されて静かになる。これが、レンダリングなどの重負荷状態ならば「もう少しやかましいだろうなあ」と想像される。
これでもう数年間楽しめることだろう。そのころには、もっと目も見えなくなり、手も動かなくなるからマシンスペックが不足することはないだろうが、世間とのバランスはどうなるだろうか？
