attackbarとスイングプレートの拡大画像
戻る

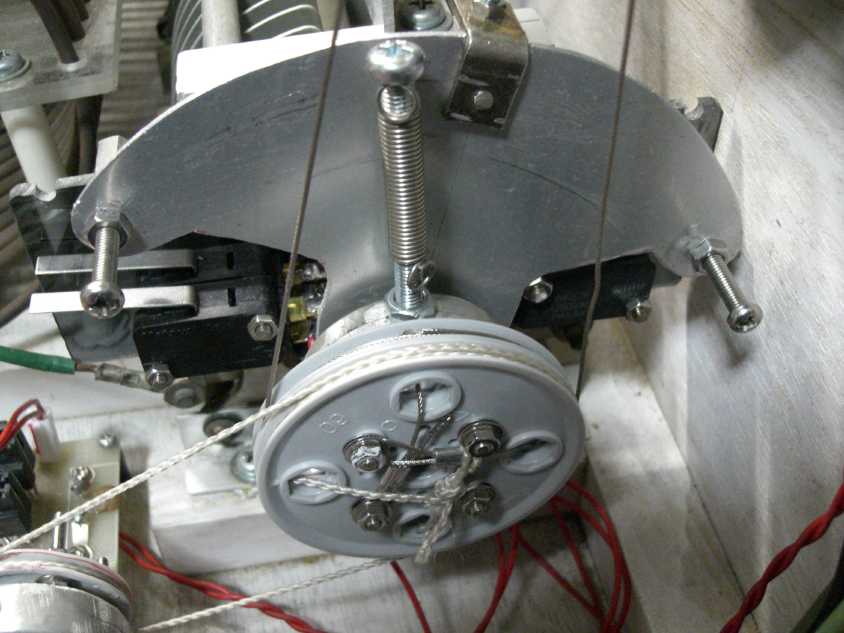

attackbarとスイングプレートの様子
バリコン軸のプーリーが回転して、スイングプレートの両側に配置したボルトに当ると、スイングプレートは回転方向に倒されてマイクロスイッチを押すことになる。(同じ様に反対側に回転して押されるまでそのままのでいる)
attackbarは、中間をスプリングで連結された4Mのビスで撓むことができる
写っている線は、バリコン駆動用のワイヤーである
