TRラジオ用バー：（10mmΦ×120mm）
巻かれていたコイルのデータ（247μＨ、8μＨ、4μＨの３巻線巻き数は、未確認）
昔々にあるパーツ屋さんで１００本箱入りを格安で買って在ったもので、なんだかんだと言って、各局に譲って２０本程残っていた
使用した巻線は、園芸用の外径３φ㎜のアルミ線を使用。導電率を考えると銅線の２・６φ㎜に相当になりそう
アルミ線3.0φミリ＝7.06㎜平方 銅線2.6φミリ＝5.30㎜平方 面積比 7.06÷5.03＝1.33
面積比＝1.33倍となり、銅とアルミの導電率の比は、アルミ：銅＝1.0：1.6からすると少し細いと計算できるが
実験１
TRラジオ用バー：（10mmΦ×120mm）
１本 16t 110㎜ 13μH ２本 16t 110㎜ 17μH
３本 16t 110㎜ 22μH ７本 16t 110㎜ 30μH
実験２
TRラジオ用バー：（10mmΦ×180mm）
７本 13ｔ 巻き幅90㎜ 30μH
この場合、全長に巻けば、26ターン程巻けるはずで、インダクタンスは、巻き数の自乗に
比例するから約120μＨを得られると推測する
実験３
FT-240♯43 2個重ね （W1JR巻） ２個重ね ６ｔ 93μH
（電力的に持つならば、１個でも良いのかも）
アルミ線なので巻き易い ソケットとFT240の大きさ
実験４
EMIコアー 型番：RFC-6 メーカー：TKK 竹内工業（株）
５個直列（長さ１４５mm）直径２０㎜Φ スペース巻き 巻き幅１４０㎜ ２０ｔ １９μＨ
アルミ線が、無くなったので細い線を使い、バイファイラー巻きを考えた、スペース巻きとしてみた
実験５
EMIコアー型番：SFT72SN メーカー：ツカサ工業（株）
５個直列（長さ１４５mm）直径３０㎜Φ スペース巻き 巻き幅１４０㎜ ２０ｔ ２５μＨ
アルミ線が、無くなったので細い線を使い、バイファイラー巻きを考えた、スペース巻きとしてみた
（注：見えている４７μは、密巻きの値、スペース巻きでは、上記の値）
実験１、実験２のTRラジオ用の実験から、フェライトコアーを束ねることは、コアーの面積を増大させる事なのでインダクタンスの増加は、あまり大きくはならない。扱われる電力に対して、コアーの面積を考える事になると思われる。
扱う電力に対して耐えうる面積を持ったコアーを採用し、使用する周波数に対して必要なインダクタンスを得られる巻き数にするとしか言えい様だ。コイルのインダクタンスは、「巻き数の二乗に比例する」ので許される範囲で巻き数を稼ぐ工夫が必要となるものと考えられる。
もう一つは、周波数に対して使用できるコアーで透磁率の大きな物を採用する事！！なのだろうか？。そうすれば、コイルの巻き数を少なくする。そうすれば、物理的な大きさを小さく出来る。インダクタンスは、コイルの巻き数の二乗に比例する。この性質を利用し、適当なフェライトコアーを採用して、より小型化を目指す。。
実用的には、市販されているリニアアンプのヒーターチョークの大きさは、ネット等にある画像から想像すると長さ１５cm×太さ２ｃｍ位になっていると考えられた、使われているコアーの材質は、全く判らない。
頼りは、そのヒーターチョークの用途からの必要なインダクタンス。
結果から考えると、
実験３の「 FT-240♯43 ２個重ね （W1JR巻） ６ｔ 93μH 」が、ベストと思われる。
インダクタンスが、大きすぎるならば、巻き数を減らすのは、超簡単
次に実験１の７本束か？。 ３本束、７本束は、コアー面積の増大、そして、いずれもその束の外接円が、存在し、形状が落ち着いている事から試してみた。
制作すると仮定すると、体積の小ささから実験３
FT-２４０＃４３コアーの２個重ね！！！
参考にメーカー製のヒーターチョーク画像
（後で気付いたが、個々のURLを記録する事を失念した為、出典先を記載できませんでした。記載ページの方にお詫び申し上げます）

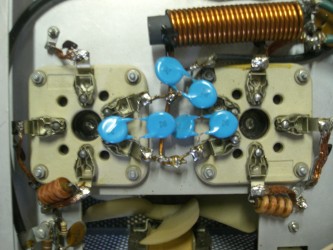

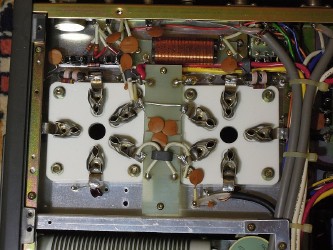

TRIO製 TL-922 お馴染み局より heathkit製 SB-220 自己撮影
TL922は、片肺運転でこのチョークコイルが、焼けるらしい。

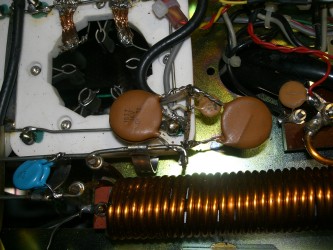

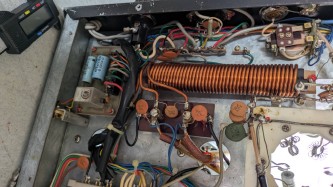

FRONTIER製SB-2000AS お馴染み局より FRONTIER製SB-2000DX 自己撮影
FRONTIER製は、ソケットのヒーターピンの接触不良でのトラブルをよく聞いた。
当局は、巷の評判からこれらの部分を補強している。
http://maroon.dti.ne.jp/~ja2eib/1_kilo_watt/improvement/improvement.html

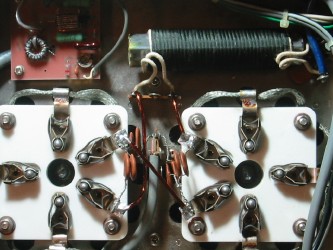

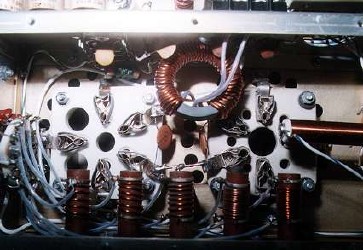

TOKYO HIPOWER製 HL-2K HENRY 機種不明 （これは、バイファイラー巻き）

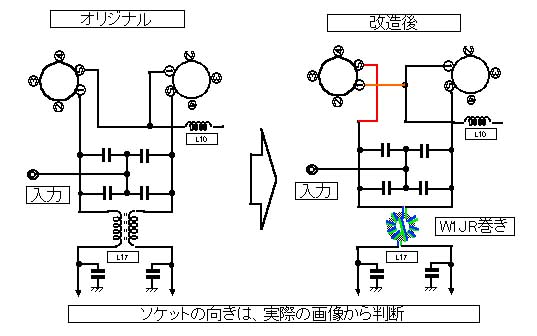

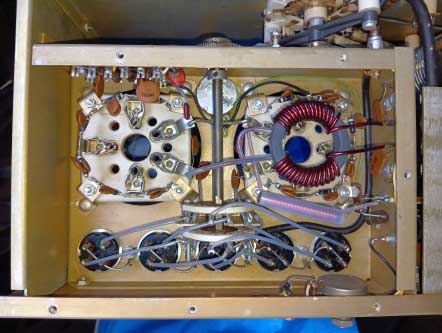

HENRY ２K-4 （ Troidal wound filament chokeと記載されている） 改造案、２本共⑤PINにRF入力する チョークは、W1JR巻きにする
コモンモードチョークコイルと同じ巻き方 清掃中の機体を撮影
一瞬、W1JR巻に改造しようかとの思いがよぎった。改造は、そんなに難しく無い！。入力に使っているセラミックコンデンサーも一回り大きな面積の物に
具体的な寸法は、判らないが、ソケットの大きさから想像するに、FRONTIER製のチョークコイルの寸法が最大で、内部にフェライトコアーが４本あるように見える？。
2K-4のマニアルには、 Troidal wound filament chokeと記載されている。コアーの種類は、不明だが、アミドン社は、1963年に設立されていて、２K-4の販売は1970年から1980年なので採用されているかも知れない？。コアー材よっては上記の実験のように簡単に小型でインダクタンスの大きなコイルを制作できる。
HENRY2K-4の資料から抜粋
RFC1ー50μH 14bifilar tums #10 AWG eenemelled wire wound on ferrite core,5inches long, 1/2 inch deiameter..... とある。（注：#10 AWG 外径≒２・５９Φｍｍ）
各メーカーが、何を基準にこのチョークコイルの仕様を決めているのかは、いくら想像してもよう判りません。
