MZ-700のI/O

VRAM

アドレス

R/W

説明

D000h
：
D3FFh

R/W

テキストVRAM

Bit	7	6	5	4	3	2	1	0
機能	ディスプレイコード

表示するキャラクタのディスプレイコードを指定する

D400h
：
D7FFh

R/W

PCG VRAM 1 (MZ-1500)

Bit	7	6	5	4	3	2	1	0
機能	PCGN[7:0]

PCG VRAM 2 と合わせてPCG番号を指定する

D800h
：
DBFFh

R/W

アトリビュートVRAM

Bit	7	6	5	4	3	2	1	0
機能	ATB	FC				BC

ATB

キャラクタセット切り替え

0: セット0(英大文字・カタカナ)
1: セット1(英小文字・ひらがな)

文字色

FC,BC	色	FC,BC	色
000	■黒	100	■緑
001	■青	101	■シアン
010	■赤	110	■黄色
011	■マゼンタ	111	□白

背景色

DC00h
：
DFFFh

R/W

PCG VRAM 2 (MZ-1500)

Bit	7	6	5	4	3	2	1	0
機能	PCGN[9:8]				PCGE

PCGN	PCG番号	0〜1023
PCGE	PCG表示制御	0: この位置のPCGを表示しない 1: この位置のPCGを表示する

PCG VRAM 1 と合わせてPCG番号を指定する

ディスプレイコード表

キャラクタセット0 (ATB=0)		キャラクタセット1 (ATB=1)

メモリマップドI/O

アドレス

R/W

説明

E000h

8255 ポートA

Bit	7	6	5	4	3	2	1	0
R/W	W				W
信号	556RST				KEYSTROBE

556RST	カーソル点滅用タイマーのリセット	0: リセット 1: 何もしない
KEYSTROBE	キーボードマトリクスのストローブ出力

E001h

8255 ポートB
キーボードマトリクスのデータ入力

＼Strobe Data＼	0	1	2	3	4	5	6	7	8	9
D7	カナ	Y	Q	I	A	1	*	INST	BREAK	F1
D6	GRAPH	Z	R	J	B	2	+	DEL	CTRL	F2
D5	=	@	S	K	C	3	-	↑		F3
D4	英数	(	T	L	D	4	SP	↓		F4
D3		)	U	M	E	5	0	→		F5
D2	;		V	N	F	6	9	←
D1	:		W	O	G	7	,	?
D0	CR		X	P	H	8	.	/	SHIFT

E002h

R/W

8255 ポートC

Bit	7	6	5	4	3	2	1	0
R/W	R	R	R	R	W	W	W	W
信号	VBLK	556OUT	RDATA	MOTOR	M-ON	INTMSK	WDATA	SOUNDMSK

VBLK	垂直ブランキング信号
556OUT	カーソル点滅用タイマー
RDATA	データレコーダからの入力
MOTOR	データレコーダのモータの状態	0: OFF 1: ON
M-ON	データレコーダのモータON/OFF	0→1の立ち上がりエッジでトリガ動作
INTMSK	8253 Ch.2からの割り込みをマスクする	0: 割り込み禁止 1: 割り込み許可
WDATA	データレコーダへの出力
SOUNDMSK (MZ-1500)	8253 Ch.0のサウンド出力をマスクする	0: マスクする 1: マスクしない

E003h

8255 コントロール

ビットセット/リセット

Bit 7 6 5 4 3 2 1 0

信号 0
ポートCの
ビット番号 0: リセット
1: セット

モードセット
※MZ-700/1500では8Ahに設定する

Bit	7	6	5	4	3	2	1	0
信号	1	ModeA		PortA	PortCH	ModeB	PortB	PortCL

ModeA	Port A 動作モード	1x: モード2 01: モード1 00: モード0
ModeB	Port B 動作モード	1: モード1 0: モード0
PortA	Port A 入出力	0: 出力 1: 入力
PortB	Port B 入出力	0: 出力 1: 入力
PortCH	Port C 上位ニブル入出力	0: 出力 1: 入力
PortCL	Port C 下位ニブル入出力	0: 出力 1: 入力

E004h

R/W

8253 Ch.0 カウンタリード/ライト

E005h

R/W

8253 Ch.1 カウンタリード/ライト

E006h

R/W

8253 Ch.2 カウンタリード/ライト

E007h

8253 コントロール

Bit	7	6	5	4	3	2	1	0
信号	SC1	SC0	RL1	RL0	M2	M1	M0	BCD

SC1, SC0	カウンタ選択	00: Ch.0 01: Ch.1 10: Ch.2 11: Invalid
RL1, RL0	Read/Load	00: カウンタ・ラッチ・オペレーション 01: カウンタの下位バイトをアクセス 10: カウンタの上位バイトをアクセス 11: カウンタの下位バイト→上位バイトの順に連続してアクセス
M2,M1,M0	モード選択	000: Mode 0 (Interrupt on Terminal Count) 001: Mode 1 (Programmable One-Shot) x10: Mode 2 (Rate Generator) x11: Mode 3 (Square Wave Generator) 100: Mode 4 (Software Triggered Strobe) 101: Mode 5 (Hardware Triggered Strobe)
BCD	カウントモード	0: 16ビットバイナリ 1: 4桁BCD

E008h

Bit	7	6	5	4	3	2	1	0
信号	HBLK			JB2	JB1	JA2	JA1	TEMPO

HBLK	水平ブランキング信号
JA2,JA1	Joystick A 入力
JB2,JB1	Joystick B 入力
TEMPO	テンポタイマー入力

Bit	7	6	5	4	3	2	1	0
信号								GATE

GATE 8253 Ch.0のGATE入力へ

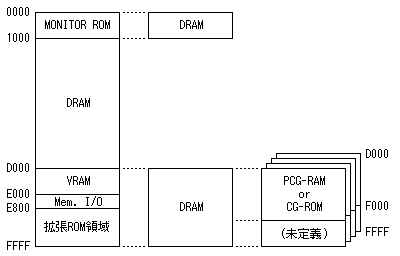

メモリマップ

PCGバンクはMZ-1500のみ。
拡張ROM領域はMZ-700では未定義（空き領域。MZ-1R12, MZ-1E05, MZ-1E14などのボード上のROMが使用）、MZ-1500では第2モニタROM 9Z-502Mが置かれている。
メモリマップドI/O領域は実際は E000h-E00Fh だけが予約されており、E000h-E00Bh が使用されている。E00Ch-E00Fh は未定義。E010h-E7FFh はMZ-700では未定義だが、MZ-1500ではROMに書かれたFFhが読める。
PCGバンクの F000h-FFFFh は未定義。PCGバンクをCGROMに切り替えた場合、実際のCGROMの内容は D000h-DFFFh の範囲で、E000h-EFFFh の範囲はそのミラーイメージとなる。

メモリバンク切り替え

アドレス

R/W

説明

0000h-0FFFh

D000h-FFFFh

E0h

DRAM

---

E1h

---

DRAM

E2h

MONITOR ROM

---

E3h

---

VRAM/KEY/TIMER

E4h

MONITOR ROM

VRAM/KEY/TIMER

E5h

---

MZ-1500: PCGバンク切り替え

Bit	7	6	5	4	3	2	1	0
信号							BANK

BANK	説明
00	CGROM
01	PCG 青プレーン
10	PCG 赤プレーン
11	PCG 緑プレーン

E6h

---

MZ-1500: PCGバンクを閉じる

※E1h, E3h はPCGバンクを閉じないが、DRAMバンクとVRAM/KEY/TIMERバンクの切り替えは裏で行われており、E6hでPCGバンクを閉じたときには反映されている。例えば、D000h-FFFFhがDRAMバンクの状態でE5h→E3h→E6hとOUTすると、VRAM/KEY/TIMERバンクの状態になる。
E4hはPCGバンクを閉じる。

プリンタインタフェース

MZ-700

アドレス R/W 説明

FEh R/W プリンタ制御

Bit 7 6 5 4 3 2 1 0

R/W W W

R R R R

信号 RDP IRT

0 SNS STA RDA

※SNSは「プリンタ切替SWが内蔵側」かつ「プロッタプリンタが接続されていない」とき 1

FFh W プリンタデータ出力

Bit 7 6 5 4 3 2 1 0

信号 Data

MZ-1500

アドレス R/W 説明

FCh W Z80PIO ポートAコントロール

FDh W Z80PIO ポートBコントロール

FEh R/W プリンタ制御・タイマ割り込み (Z80PIO ポートAデータ)

Bit 7 6 5 4 3 2 1 0

R/W W W R R R R R R

信号 RDP IRT INT1 INT0 0 0 STA RDA

INT0 8253 OUT0出力

INT1 8253 OUT2出力

RDP, IRT は DIP SWで反転可

FFh W プリンタデータ出力 (Z80PIO ポートBデータ)

Bit 7 6 5 4 3 2 1 0

信号 Data

テキスト/PCG プライオリティ

アドレス

R/W

説明

F0h

プライオリティ

Bit	7	6	5	4	3	2	1	0
信号							優先順位	PCG表示

優先順位	0 : テキスト文字色＞PCG＞テキスト背景色 1 : PCG＞テキスト
PCG表示	0 : PCGを表示しない 1 : PCGを表示する

パレット

アドレス

R/W

説明

F1h

パレット設定

Bit	7	6	5	4	3	2	1	0
信号		パレット番号				カラーコード

PSG SN76489AN

アドレス

R/W

説明

F2h(L-Ch.)
F3h(R-Ch.)
E9h(同時)

第1バイト

Bit	7	6	5	4	3	2	1	0
信号	1	R2	R1	R0	D3	D2	D1	D0

R2	R1	R0	コントロールレジスタの割り当て
0	0	0	トーン0 周波数
0	0	1	トーン0 音量
0	1	0	トーン1 周波数
0	1	1	トーン1 音量
1	0	0	トーン2 周波数
1	0	1	トーン2 音量
1	1	0	ノイズコントロール
1	1	1	ノイズ音量

周波数(分周比)
第1バイト

Bit 7 6 5 4 3 2 1 0

信号 1 R2 R1 R0 分周比n(下位4ビット)

第2バイト

Bit 7 6 5 4 3 2 1 0

信号 0
分周比n(上位6ビット)

周波数 f(Hz) = 3.579545×10⁶ / (32×n)

音量

Bit	7	6	5	4	3	2	1	0
信号	1	R2	R1	R0	減衰量

D3	D2	D1	D0	減衰量(dB)	減衰量比(参考)
0	0	0	0	0	1.000000
0	0	0	1	2	0.794328
0	0	1	0	4	0.630957
0	0	1	1	6	0.501187
0	1	0	0	8	0.398107
0	1	0	1	10	0.316228
0	1	1	0	12	0.251189
0	1	1	1	14	0.199526
1	0	0	0	16	0.158489
1	0	0	1	18	0.125893
1	0	1	0	20	0.100000
1	0	1	1	22	0.079433
1	1	0	0	24	0.063096
1	1	0	1	26	0.050119
1	1	1	0	28	0.039811
1	1	1	1	OFF	0.000000

ノイズコントロール

Bit	7	6	5	4	3	2	1	0
信号	1	1	1	0		Type	周波数

Type	0 : 同期ノイズ 1 : ホワイトノイズ
周波数	00 : 3.579545×10³/512 (kHz) 01 : 3.579545×10³/1024 (kHz) 10 : 3.579545×10³/2048 (kHz) 11 : トーンジェネレータ2出力

MZ-1R18 RAMファイル(64K)

アドレス	R/W	説明
EAh	R	データ読み出し・アドレスカウンタ+1
EAh	W	データ書き込み・アドレスカウンタ+1
EBh	W	アドレスカウンタの書き込み上位バイト={A15-A8}, 下位バイト={D7-D0}

MZ-1M08 ボイスボード

アドレス

R/W

説明

E8h

ボイスボードへの送信

Bit	7	6	5	4	3	2	1	0
信号	ACL	/N1	BUSY	DATA

ACL	リセットビット	0 : 通常オペレーション 1 : ボイスボードをリセット
/N1	ROM指定	0 : 内部ROM 1 : 外部ROM
BUSY	ハンドシェイクビット
DATA	送信データ

ボイスボードからのアクノリッジ

Bit	7	6	5	4	3	2	1	0
信号				ACK

データの送り方

以下の手順でボイス番号のBit7からBit0までをシリアル転送する。転送中に/N1を変化させてはならない
リセット(ACL=1)の期間は10ms以上確保する。

ACK==0 を確認し、BUSY=1にしてDATAを送る
ACK==1 を確認し、BUSY=0にする

※Bit0を送った後、ACK==0となるのは発音終了後。ACK==0となってからBUSY=0にする

内部ROM

下位＼上位	0	1	2	3
0	Oh	Ten	Zero	チャイム1
1	One	Eleven	Time is up	チャイム2
2	Two	Twelve	to	チャイム3
3	Three	Thirteen	it's	チャイム4
4	Four	Fourteen	it's now	休 256ms
5	Five	Fifteen	go to	休 16ms
6	Six	Sixteen	ぷ〜ん	休 192ms
7	Seven	Seventeen	ピッ
8	Eight	Eighteen	ピッピッ
9	Nine	Nineteen	プッ
A	Hours	A.M.	プーン
B	Hour	P.M.	ぴっ
C	Minutes	Twenty	ピッピッピッピッ
D	Minute	Thirty	Alarm
E	休 8ms	Forty	Alarm set for
F	休 8ms	Fifty	(メロディ)

外部ROM

＼上位下位＼	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
0	ゼロ 0分経過に使用	ハッ	SP 128ms	0 ゼロ	キュウ	P	よくできました	たす	Dディ	〜経過	ビャ	時	タ	ミ	ピャ	デ
1	分フン	ジュウ (A)	休 8ms	1 イチ	A	Q	笑い声	ひく	〜億	ニャ	ビュ	ア	チ	ム	ピュ	ド
2	分プン	ジュウ (C)	休 16ms	2 ニ	B	R	ゲームスタート	イテテッ	キャ	ニュ	ビョ	イ	ツ	メ	ピョ	パ
3	休止大 200ms	ジュッ (テン)	休 32ms	3 サン	C	S	ゲームオーバー	イテッ!	キュ	ニョ	リャ	ウ	テ	モ	ガ	ピ
4	休止中 80ms	〜ジュッ (テン)	休 48ms	4 ヨン	D	T	アウト	自動車 (全)	キョ	午前	リュ	エ	ト	ヤ	ギ	プ
5	休止小 40ms	ジュウ	休 64ms	5 ゴ	E	U	GO	自動車 (発進)	ニ (時計"時"用)	午後	リョ	オ	ナ	ユ	グ	ペ
6	プッ	〜ジュウ (A)	休 160ms	6 ロク	F	V	命中	自動車 (走行)	ロッ (時計用)	ヒャ	ヲ	カ	ニ	ヨ	ゲ	ポ
7	プ〜ン	〜ジュウ (B)	休 256ms	7 ナナ	G	W	お好きなキーを押してください	自動車 (エンディング)	シャ	ヒュ	ギャ	キ	ヌ	ラ	ゴ	パ
8	ピッ	ヒャク	休 320ms	8 ハチ	H	X	YかNのキーを押してください	メロディ葬送行進曲	シュ	ヒョ	ギュ	ク	ネ	リ	ザ	ビ
9	ニ (時計"分"用)	〜ヒャク (A)	〜です	9 キュウ	I	Y	最高得点	メロディデキシーランド	ショ	ヨ(時)	ギョ	ケ	ノ	ル	ジ	ブ
A	ゴ (時計用)	〜ヒャク (B)	かける	ニ	J	Z	ボーナス点	メロディ蛍の光	シェ	ワ(時)	ティ	コ	ハ	レ	ズ	ペ
B	ゴ (50分用)	〜ピャク	プラス	サン	K	ゴー	あなたの番です	メロディおおスザンナ	ニー	ミャ	ファ	サ	ヒ	ロ	ゼ	ボ
C	〜ジュッ (時計用)	〜ビャク	E	ヨン	L	まちがいです	私の勝ちです	メロディ故郷の人々	チャ	ミュ	ジャ	シ	フ	ワ	ゾ	SLOW
D	[CR]	〜セン	マイナス	イコール	M	正解です	文法上の誤りです	メロディ村の鍛冶屋	チュ	ミョ	ジュ	ス	ヘ	ン	ダ
E	イッ	〜ゼン	テン	ゴ	N	OK	私は MZです	休止 480ms	チョ	〜時間 2,4,5,9に使用	ジョ	セ	ホ	休止 1120ms	ヂ	MIDD
F	ロッ	〜マン	割る	ナナ	O	もう一回チャレンジしますか	点	休止 340ms	チェ	〜時間 1,3,6,7,8に使用	ジェ	ソ	マ	休止 290ms	ヅ	FAST

※0xFC, 0xFE, 0xFF は再生速度の変更のためのコントロールコードで、リセットするまで有効

MZ-1R23 漢字ROMボード / MZ-1R24 辞書ROMボード

アドレス

R/W

説明

B8h

制御ポート

Bit	7	6	5	4	3	2	1	0
信号	KANJI	ENDIAN					BANK

KANJI	漢字ROM/辞書ROM選択	0: 辞書ROM 1: 漢字ROM
ENDIAN	読み出すパターンのビット並び	0: Bit7が左側・Bit0が右側 1: Bit0が左側・Bit7が右側
BANK	辞書ROMのバンク選択	00〜11

B9h

漢字パターン番号 / 辞書ROMアドレス
上位バイト={A15-A8}, 下位バイト={D7-D0}

データ読み出し(オートインクリメント)
パターンは左上→左下、右上→右下の順に読み出される（右図）

漢字パターン番号 = (JisH - 0x21 - ((JisH >= 0x30) ? 0x08 : 0x00)) * 94 + (JisL - 0x21)

一部が標準JISコードと異なる。2821〜2F7Eに相当するパターンは存在しない

222F〜2239 ─│┌┐┘└├┬┤┴┼

2240〜225F

2276〜227D

2321〜232F

2475〜247E

2577〜257E

2659〜265F

2661〜267A 英大文字 A〜Z (半角)

2746〜274F

2774〜277E

4F54〜4F5F 讓赳躾軋輌輳輻隨遽邁鄂鈑

4F60〜4F6F 錮鈩鑽隘鞏頌騷髪塵麒齟齬俯會僣刹

4F70〜4F7E 厖國埃彙怱扨抒旁漱瞰籐籖羞翔膠

5021〜5029 鋏閨頽餞驀珈琲辣撻

MZ-1R12 CMOSバッテリバックアップメモリ(32K)

アドレス	R/W	説明
F8h	R	アドレスカウンタを0000hにリセット
F8h	W	アドレスカウンタの上位バイト書き込み
F9h	R	データ読み出し・アドレスカウンタ+1
F9h	W	アドレスカウンタの下位バイト書き込み
FAh	W	データ書き込み・アドレスカウンタ+1

※ベースアドレスはDIP SWで指定可
　MZ-700でブートデバイスとして使用できるアドレスは F8h
　MZ-1500でブートデバイスとして使用できるアドレスは F8h/A8h (拡張ユニットMZ-1U08に装着する場合は A8hのみ)

・MZ-1R12の自動起動プログラム格納形式

オフセットデータ

+00 プログラム格納サイズ(L)

+01 プログラム格納サイズ(H)

+02 ロードアドレス (L)

+03 ロードアドレス (H)

+04 実行アドレス (L)

+05 実行アドレス (H)

+06 データ部チェックサム (L) *1

+07 データ部チェックサム (H) *1

+08 ヘッダ部チェックサム *2

+09〜プログラム本体 (オフセット+00,+01で指定されたサイズ)

*1 プログラム本体の各バイトに対し、ビット'1'の数を16bitでカウントしたもの
*2 ヘッダ部分(+00〜+07)の各バイトに対し、ビット'1'の数を8bitでカウントしたもの

MZ-1E24/MZ-8BI03 RS-232Cボード

アドレス	R/W	説明
B0h	R/W	Z80SIO チャネルAデータ
B1h	R/W	Z80SIO チャネルAコントロール
B2h	R/W	Z80SIO チャネルBデータ
B3h	R/W	Z80SIO チャネルBコントロール

※ベースアドレスはDIP SWで指定可
　MZ-1500のオーナーズマニュアルでは、本体の拡張スロットに装着するときは D0h, 拡張ユニットMZ-1U08に装着する時は B0h を指定するよう指示されている
　BASIC 5Z-001がサポートしているのは装置名 RS1(B0h,Ch.A) RS2(B0h,Ch.B) RS3(D0h,Ch.A) RS4(D0h,Ch.B)

QD I/F (Z80A-SIO)

アドレス	R/W	説明
F4h	R/W	SIO チャネルAデータ
F5h	R/W	SIO チャネルBデータ
F6h	R/W	SIO チャネルAコントロール
F7h	R/W	SIO チャネルBコントロール

SIO信号	I/O	QD信号
DCDA	I	メディアスイッチ L: メディアがセットされている H: メディアはセットされていない
CTSA	I	ライトプロテクト L: 書き込み可 H: 書込み禁止
RTSA	O	WRITE GATE出力 L: 書き込み
DCDB	I	HOME信号 L: ヘッドが読み書き有効エリアにある
DTRB	O	モータオン H→L: モータON H: モータストップポイントに到達したらモータOFF
RTSB	O	MFM復調回路VFOイネーブル L: 読み込み

MZ-1E05 FDD I/F (MB8876)

アドレス

R/W

説明

D8h

ステータスレジスタ

コマンドレジスタ

D9h

R/W

トラックレジスタ

DAh

R/W

セクタレジスタ

DBh

R/W

データレジスタ

DCh

モータ/ドライブセレクト制御レジスタ

Bit	7	6	5	4	3	2	1	0
信号	M-ON					DSEN	DS

M-ON	FDD モータ制御	0: OFF 1: ON
DSEN	ドライブセレクト有効?	0: ドライブセレクト無効 1: DSで指定した番号のドライブをセレクト
DS	ドライブセレクト?	セレクトするドライブ番号

DDh

ヘッドセレクト制御レジスタ

Bit	7	6	5	4	3	2	1	0
信号								HS

HS	ヘッドセレクト	0: Side 0 1: Side 1

PCG-700 (HAL研究所)

アドレス

R/W

説明

E010h

PCG-RAMに書き込むパターンデータ

Bit	7	6	5	4	3	2	1	0
信号	パターンデータ

E011h

PCG-RAMアドレス下位8ビット

Bit	7	6	5	4	3	2	1	0
信号	ADDR[7:0]

E012h

PCG-RAMアドレス上位3ビット / PCGコントロール

Bit	7	6	5	4	3	2	1	0
信号			COPY	WE	SSW	ADDR[10:8]

COPY	CGROMからのコピー	0: WEでの書き込み時、E010h に書かれているパターンデータを書き込む 1: WEでの書き込み時、CGROMからのパターンデータを書き込む
WE	書き込み操作	0→1→0 とトグルすることでPCG-RAMにデータを書き込む
SSW	PCG選択	0: PCGを使用する 1: PCGを使用しない
ADDR	書き込みアドレス	000h-7FFh

ディスプレイコード 80h-FFh の範囲（アトリビュートVRAMのBit7による切り替えと合わせて128×2=256キャラクタ分）がPCGで表示される。
D000h〜FFFFhのバンクがDRAMの状態であっても E010h〜E012hへの書き込みに反応してしまうので注意すること（SSWを1のままにしない）

PIO-3034 320K EMM (I-O DATA)

アドレス	R/W	説明
00h	W	アドレスカウンタ Bit[7:0]
01h	W	アドレスカウンタ Bit[15:8]
02h	W	アドレスカウンタ Bit[18:16]
03h	R	データ読み出し・アドレスカウンタ+1
03h	W	データ書き込み・アドレスカウンタ+1

※ベースアドレスはDIP SWで指定可・HuBASICは00h-03hに対応している

Celestite LAN/メモリ複合ボード (Ｏｈ！石さん製作)

アドレス

R/W

説明

60h

W5100 MR(Mode Register)

61h

W5100 IDM_AR0 (アドレスレジスタ上位)

62h

W5100 IDM_AR1 (アドレスレジスタ下位)

63h

R/W

W5100 IDM_DR (データ読み書き・アドレス+1)

64h

R/W

割り込みベクタ

65h

割り込み制御

Bit	7	6	5	4	3	2	1	0
信号								ENABLE

ENABLE	割り込みイネーブル	0: 禁止 1: 許可

割り込みステータス

Bit	7	6	5	4	3	2	1	0
信号	割り込み入力	割り込み受付						ENABLE

???	割り込み入力	0: 割り込みリクエスト中ではない 1: 割り込みリクエスト中
???	割り込み受付	0: 割り込みアクノリッジサイクルを検知していない 1: 割り込みアクノリッジサイクルを検知した
ENABLE	割り込みイネーブル状態 (書き込んだ値)	0: 禁止 1: 許可

66h

R/W

メモレジスタ

68h

UFM(ユーザフラッシュメモリ) アドレスレジスタ

UFM(ユーザフラッシュメモリ) ステータス

Bit	7	6	5	4	3	2	1	0
信号	WP						READY	BUSY

WP	ライトプロテクト	0: 書き込み禁止 1: 書き込み許可
READY	UFMデータ有効	0: データ無効 1: アドレスに対応する有効なデータが 69h にある
BUSY	UFMビジー状態	0: UFM操作可 1: UFM操作不可

69h

R/W

UFM(ユーザフラッシュメモリ) データレジスタ

リード

UFMアドレス(68h)を設定
UFMステータス(68h)のREADYが1になるのを待つ
UFMデータ(69h)を読む

ライト

アンロックレジスタ(6Fh)にD1h,57hを書いてUFM全体を消去
UFMステータス(68h)のBUSYが0になるのを待つ
UFMがライトプロテクト状態なら、アンロックレジスタ(6Fh)にD1h,0Fhを書いてライトプロテクトを解除
UFMアドレス(68h)を設定
UFMステータス(68h)のREADYが1になるのを待つ
UFMデータ(69h)にデータを書き込む
UFMステータス(68h)のBUSYが0になるのを待つ
書き込みたいデータの数だけ 4. からの処理を繰り返す
アンロックレジスタ(6Fh)にD1h,0Fhを書いてライトプロテクトをかける

6Fh

アンロック（ボード機能制御）
D1h に続けて以下のキーワードを書き込むことで各機能が実行される

キーワード	機能	リセット時
12h	MZ-1R12互換CMOS RAMの容量を64KBに倍増	32KB
37h	MZ-2500用EMMの有効化(DIP-SWで無効化されている時のみ)	DIP-SWの設定に従う
05h	MZ-700用の拡張ROMとFD ROMのエリアのライトプロテクトを解除	ライトプロテクト
57h	UFMエリアを消去(ライトプロテクト時でも消去)
0Fh	UFMエリアへのライトプロテクトを反転	ライトプロテクト

MZ-1R37 640K EMM

アドレス	R/W	説明
ACh	W	アドレスラッチの書き込みアドレス[19:16]={A15-A8}, アドレス[15:8]={D7-D0}
ADh	R	データ読み出しアドレス[7:0]={A15-A8}, データ={D7-D0}
ADh	W	データ書き込みアドレス[7:0]={A15-A8}, データ={D7-D0}

※アドレスのオートインクリメントは無し

MZ-2500用のオプションだが、Celestite LAN/メモリ複合ボードでサポートされている。EMMエリアはMZ-1500ではMZ-1R23 漢字ROMの領域として使用されるため、これらのポートは主に漢字ROM領域および拡張ROM領域(E800h-FFFFh)の初期化のために使用する。

拡張ROM領域はEMMの 0FE800h〜0FFFFFh にマップされている。

戻る

222F〜2239	─│┌┐┘└├┬┤┴┼
2240〜225F
2276〜227D
2321〜232F
2475〜247E
2577〜257E
2659〜265F
2661〜267A	英大文字 A〜Z (半角)
2746〜274F
2774〜277E
4F54〜4F5F	讓赳躾軋輌輳輻隨遽邁鄂鈑
4F60〜4F6F	錮鈩鑽隘鞏頌騷髪塵麒齟齬俯會僣刹
4F70〜4F7E	厖國埃彙怱扨抒旁漱瞰籐籖羞翔膠
5021〜5029	鋏閨頽餞驀珈琲辣撻

オフセット	データ
+00	プログラム格納サイズ(L)
+01	プログラム格納サイズ(H)
+02	ロードアドレス (L)
+03	ロードアドレス (H)
+04	実行アドレス (L)
+05	実行アドレス (H)
+06	データ部チェックサム (L) *1
+07	データ部チェックサム (H) *1
+08	ヘッダ部チェックサム *2
+09〜	プログラム本体 (オフセット+00,+01で指定されたサイズ)
