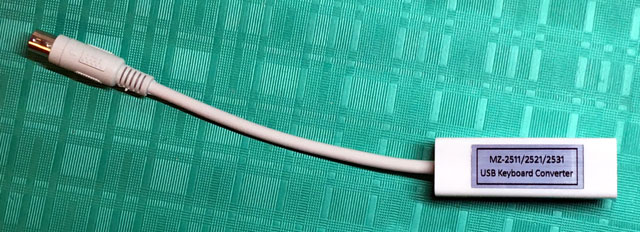

■MZ-2500 USBキーボードアダプタ

MZ-2511/2521/2531にUSB日本語109キーボードを接続するアダプタです。実機本来のキーボードの代用として、USBキーボードでMZ-2500を操作することができます。

※すべてのキーボードでの動作を保証するものではありません
　キーボードコネクタの形状が異なるため、MZ-2520には対応しておりません。ご注意ください。

■接続方法

  1. MZ-2500の電源を切る
  2. USB日本語109キーボードを、キーボードアダプタのUSBポートに接続する
    （注）USBハブには対応しておりません。キーボードを直接接続してください
  3. キーボードアダプタをMZ-2500のキーボードコネクタに接続する
  4. MZ-2500の電源を入れる

■キー配置

キーはほぼ同じ名前のキーに割り当てられています。同名のキーがないものなど、特殊なものは以下の表のように割り当てています。

日本語109キーボードのキーMZ-2500キーボードのキー
全角/半角ESC
CapsLockLOCK
F11HELP
F12BREAK
PrintScreenCOPY
PauseBREAK
HomeCLR HOME
InsSHIFT + INST DEL
DelINST DEL
Page Downテンキーの ,
Windowsアルゴキー
Applicationアルゴキー
ひらがな/カタカナカナ
AltGRAPH

■キー割り当ての変更機能

特殊な組み合わせのキーを押すことで、表記を基準に割り当てられている一部のキーの配置を、MZ-2500のキーボード上のキー位置に準拠した割り当てに変更することができます。対応するキーの組み合わせは以下の表の通りです。
設定はアダプタ内のフラッシュメモリに保存され、MZ-2500の電源を切っても保持されます。

キー操作機能キーの割り当て
日本語109キーボードMZ-2500キーボード
右Ctrl + ScrollLock + F1 Ctrl・CapsLockを表記通りに割り当てる左CtrlCTRL
CapsLockLOCK
右Ctrl + ScrollLock + F2Ctrl・CapsLockを交換する左CtrlLOCK
CapsLockCTRL
右Ctrl + ScrollLock + F3変換・無変換を表記通りに割り当てる
(配置はMZ-2500と逆)		変換変換
無変換無変換
右Ctrl + ScrollLock + F4変換・無変換を交換する
(配置をMZ-2500と同じにする)		変換無変換
無変換変換
右Ctrl + ScrollLock + F5Escを表記通りに割り当てるEscESC
右Ctrl + ScrollLock + F6Escにアルゴキーを割り当てる
(配置をMZ-2500と同じにする)		Escアルゴキー

■動作確認済みのキーボード

動作が確認できたキーボードは以下の通りです。USBハブ付きのキーボードや、内部的にハブを通して接続されているキーボードなどは動作しません。

動作確認済み動作せず
サンワサプライ SKB-SL08W
サンワサプライ SKB-L1UBK
ELECOM TK-FCM062
ELECOM TK-FCM077PBK
DELL SK-8185
Lenovo SK-8825
Lenovo LXH-EKB-10YA
 FILCO FKB108M/JB
Tai-Hao F21-WE45
Lenovo SK-8805 (※USB Hub付きキーボード)
Lenovo KUF0452 (※内部USB Hub接続)
