ＪＨ１ＯＹＯ　アマチュア無線局


古い物には敬意を、自作の物には愛着を、いずれも感謝、感謝。

古くて形ある物、長きに渡り人々の役にたってきた。
自作の物　＝　（製作者、勿論使用者、使い勝手も良く思いが込められている。）
古い物、自作の物、いずれも長ききに渡り働らいてきた、これからも現役で使用が認められる国家でありたい。


（　　）内　　無線機の発売時期　＝　列伝アマチュア無線機５０年史より抜粋

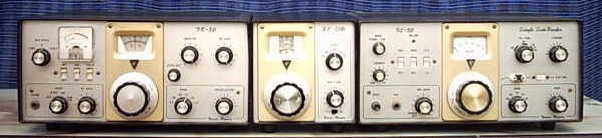

受信機　ＦＲ−５０　　　　　ＶＦＯ　ＦＶ−５０　　　　　送信機　ＦＬー５０
（ーーーーーーーーーーーーーーー　昭和４１年ーーーーーーーーーーーーーーー　）



昭和４０年代、アマチュア無線局開局、
当時、無線局開局順は、�@　�A　�B　�C　順であった。
左　：　�@無線従事者国家試験受験票　昭和４３年４月４日午前　試験場　日本電子工学院　　　　　、
　　中　：　�A無線従事者免許証　昭和４３年７月３０日発行　発行者：郵政大臣　　　　　　　　　　　　、
右　：　�C無線局免許証　昭和４３年９月３０日　呼び出し符号　ＪＨ１ＯＹＯ　発行者：郵政大臣

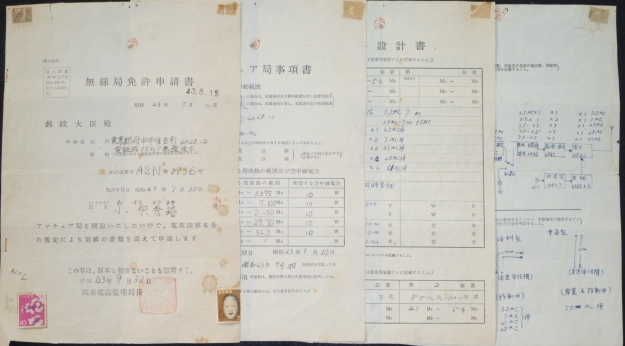

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　�B無線局免許申請書（４ページ）申請日　昭和４３年８月６日,
　　　　　　申請先　郵政大臣,




受信機　ＪＲー６０　（　昭和３８年　）ＨＦ帯プリコン　ＳＭ−５
　　　５０Ｍｈｚ　コンバーター内臓　　　　　　　　　　　　　　　　　　　　　　

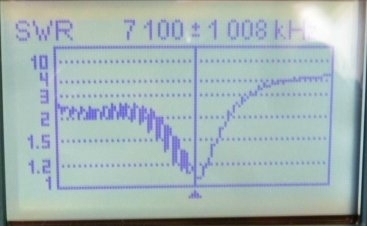

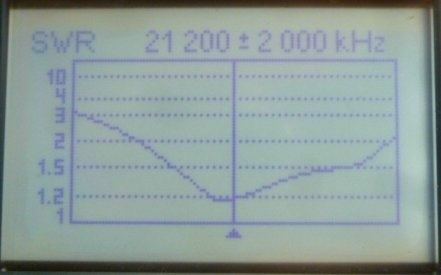

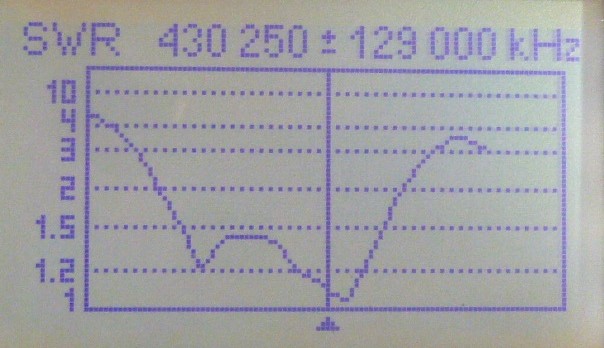

我が家の自作アンテナ特性、
　　ワイヤー、逆Ｖ　　　　　　　　　　パイプダイポール、

自作バラン挿入　　　　　　　　バラン無し

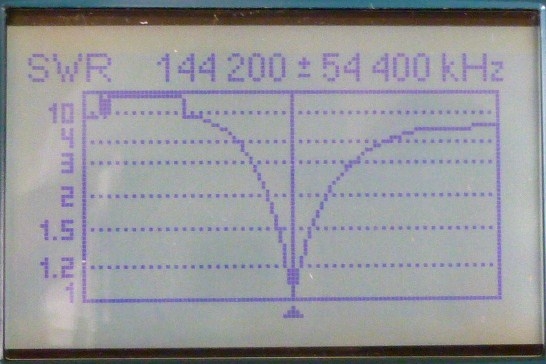

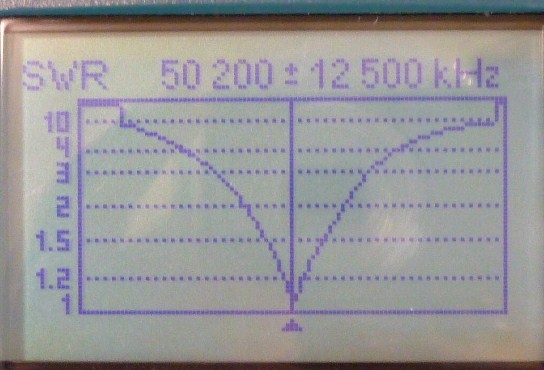

以下パイプダイポール、（エレメント追加で八木に）

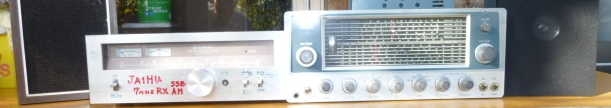

鳴き比べ
師匠（ＪＡ１ＨＵ）伊藤ＯＭ、自慢の受信機と、、ＪＲ−６０、ＳＳＢ受信、ガチンコで、ケンカ、鳴き比べをした。
　　　　師匠、半導体　２２石、、、、 　　　　　ＪＲー６０　１４球、、管球式受信機　
受信周波数　 師匠　７，００〜７，２０Ｍｈｚに特化　　　　　　　　ＪＲ−６０　ＨＦ帯　＋　５０Ｍｈｚ　　　　、

受信感度に関する差は、感じられなかった、、管球式受信機もいい。



鳴き比べ、第二弾
師匠（ＪＡ１ＨＵ）伊藤ＯＭ、自慢の受信機と、この受信機、７Ｍｈｚ、ＳＳＢ、ＡＭ受信を、ガチンコで、ケンカ、鳴き比べをした。
この受信機、中波５球スーパーに、クリコン、ＢＦＯ、スプリッドバリコンを追加した物、ケンカするからには、負けるケンカは出来ない。
クリコンの局発には、８Ｍｈｚを使用、（7,0Ｍｈｚ→1000ｋｈｚ）　〜　（7,2Ｍｈｚ→800ｋｈｚ）に変換。

受信感度に関する差は、感じられなかった、ＡＭの音質は（７、１９５Ｍｈｚ）すばらしいと、師匠も絶賛。
中間周波帯域が広いので、混信には弱いが、アマチュア無線を楽しむには充分との評価を、師匠より得た。
この様な受信機でも、アマチュア無線を楽しむ事が出来る、無銭局。

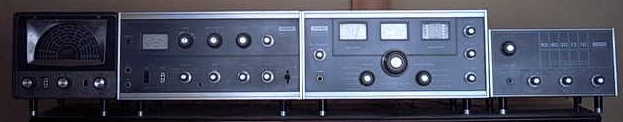

　ＶＦＯ　ＶＦＯ−１　　送信機　ＴＸ−８８Ｄ　　受信機　９Ｒ−５９Ｄ　　コンバーター　ＳＭー５Ｄ
（ーーーーーーーーーーーーーーー　昭和４１年ーーーーーーーーーーーーーーー　）

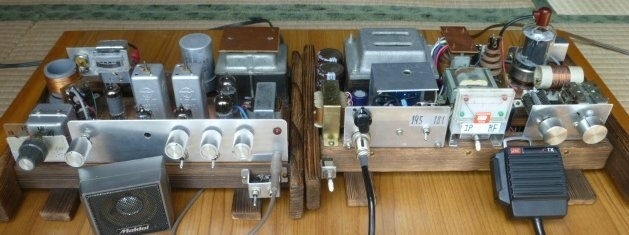

ＡＭ　送　受信機、
このシステムにて、北海道、九州と交信出来た、
　　　受信機（ＲＸ）、７Ｍｈｚ専用　　　送信機（ＴＸ）、プレートスクリーングリッド同時変調、

ＴＸ　＝　ファイナル部：６１４６　　　ドライバー部：２ＳＣ９４５　　　マイクアンプ部：２ＳＣ９４５、
変調器：オーディオアンプ（出力　４Ω、２０Ｗ）　　　変調トランス：ラジオの出力トランス（４Ω　７ｋΩ）
送信出力　２５Ｗ強（キャリア）



昭和４３年、開局当時、ＱＳＬカード、　　　　　　　　　　　　　　　、
　

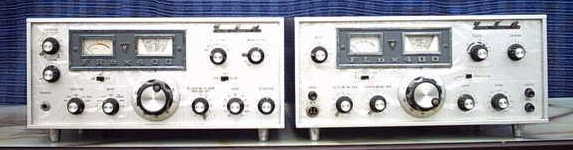

４００ライン

　受信機　ＦＲＤＸ−４００　　　（　昭和４２年　）　　送信機　ＦＬＤＸ−４００
　　５０Ｍｈｚ　、　１４４Ｍｈｚ　コンバーター内臓　　　　　　　　　　　　　　　　、

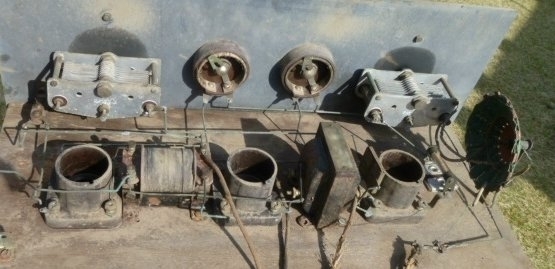

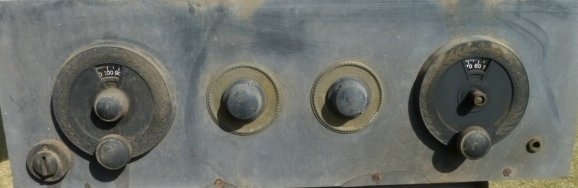

ビンテージラジオ
真空管　２０１Ａ　３本　生きている、トランスは２個共断線、（これから再生　チョット大変）



ビンテージ測定器　（いずれも管球式）

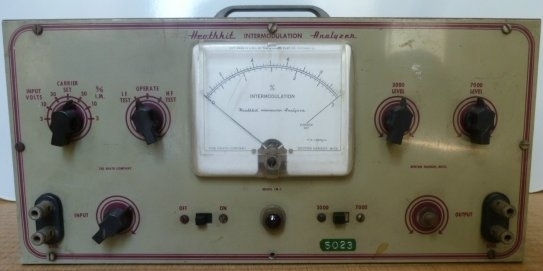

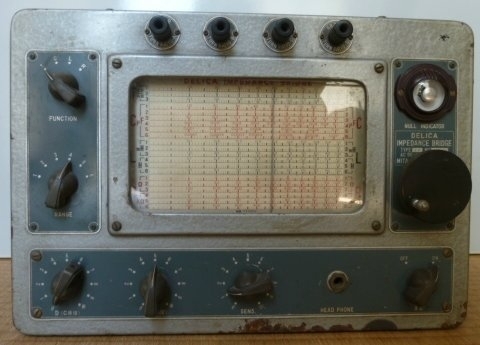

　　ＤＥＬＩＣＡ（三田無線）社製　　　　　　　　　　　　　　　　　　　ヒースキット社製　　　、
　　　　　　　　　インピーダンスブリッジ計　　　　　　　　　　　　　インターモジュレーション？？（正体不明）、
TYPE　１Ｂ　　ＮＯ　３５０５０２　　　内部は綺麗　　ＭＯＤＥＬ　ＩＭ−１、




アベノミクス
国内、つつうらうらまで、会社員の給料は上昇、多額の所得税、財務省に入る、
国内の企業株価上昇、企業業績向上、多額の法人税、財務省に入る、
海外からの観光客、多くなり、国内消費増大、多額の消費税、財務省に入る、
従って、
アベノミクス、、、多くの税収により、消費税増税は、必要無い！

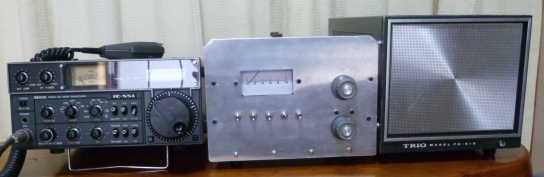

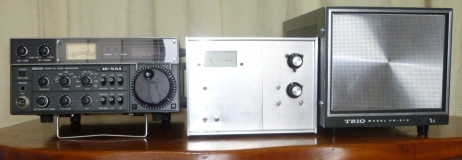

２１Ｍｈｚ　トランスバーター、（自作）

　　親機　ＩＣ−５５１　　　　　　トランスバーター　　　電源　ＰＳ−５１０
送受信周波数　２１，２２０，０　　親機周波数　５１，２２０，０にて設計、（ドンピシャ）



７Ｍｈｚ　トランスバーター、（自作）

　　親機　ＩＣ−５５１　　　　　トランスバーター　　　　電源　ＰＳ−５１０



この世界で、初代ジジィガガなのだが、最近、ジジィガガが増え、チョット困った。

中学生の頃、学校で学ぶ本は読まないが、専門書（初歩のラジオ）（ラジオの製作）　、
は良く読んでいた、専門書の中に通信販売の用紙があり、この用紙に記入し　　　　　、
郵便局で送金、（ラジオ３石レフレックスラジオ）や、（カメラ）を購入していた、カメラの、
フィルムは薬局で購入、現像、焼付けも、薬局だった、フィルムは小さく、勿論、白黒。
専門書の中に、ワイヤレスマイクの製作記事があり、これは、５球スーパーラジオ内の
部品で作る物で、作った、が動作せず、ただ、感電した事だけは、良く覚えている。　、
５球スーパーラジオは、スピーカーが無いので父はすぐ、ワイヤレスマイクでの使用に
ついて、許可してくれた、スピーカーはどうしたか　？？　　　これは、Ｕ字型の磁石が
欲しくて、取ったもので、モーターを作る為だった、磁石はステーター側に使用、ロータ
ーは、釘を束ね、エナメル線を巻いた物で作った、勿論、回らなかった、　　　　　　　　　
チャレンジ精神は旺盛、専門書の影響でこの時代、電気関係に目覚めた。

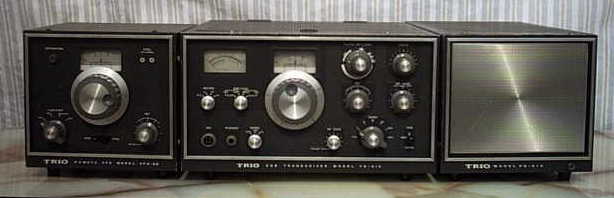

ＴＳ−５１０　　（　昭和４３年　）

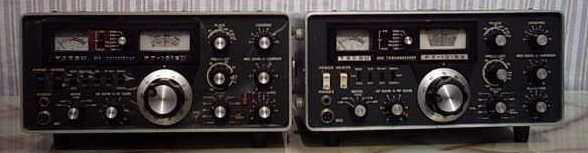

（　昭和５０年　）　　　　　　　ＦＴ−１０１　　　　　　（　昭和４５年　）

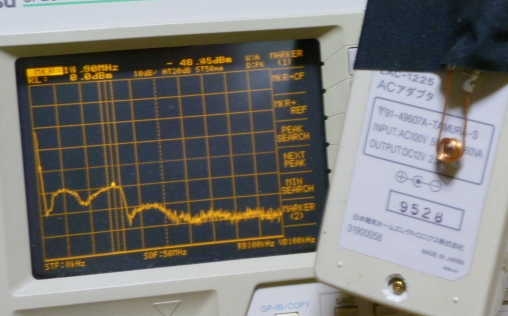

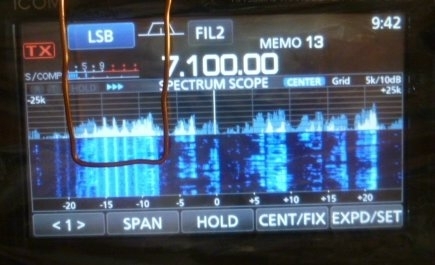

スイッチングレギレーターからのノイズ調査、
スペアナ画面は、１０Ｋｈｚ　から　５０Ｍｈｚ、
５Ｔ程度のピックアップコイルで、ノイズが感知される、パソコンの電源。
銅線枠内は、このスイッチングレギレーターからのノイズ、

この様な、スペアナ機能搭載マシンは、いろんな事が見える。

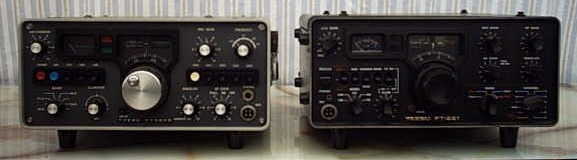

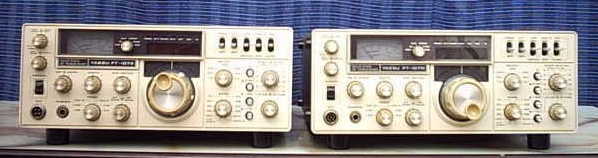

ＦＴ−６２０Ｂ（　昭和５０年　）　　　　　　　　　　　ＦＴ−２２１（　昭和５０年　）




　ＦＴ−１０７　（　昭和５４年　）



国民の生活が、危機状態に！！、
民間企業が加入する、厚生年金で、過去、多くの箱物施設を作った、
グリンピア、どれだけの年金が、目減りしたか、？？

自由民主党政権、今後、さらに、厚生年金を、株式投資に使う事を決定。
年金財源、いずれ、目減りする。

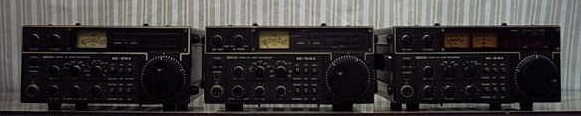

　ＩＣ−５５１（昭和５３年　）　　ＩＣ−３５１（　昭和５５年　）　　ＩＣ−２２１（　昭和５１年　）

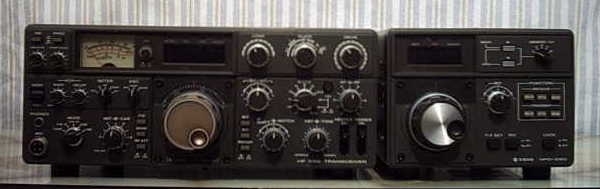

　ＴＳ−８３０　（　昭和５５年　）　　　　　　　　　　　ＶＦＯー２３０、

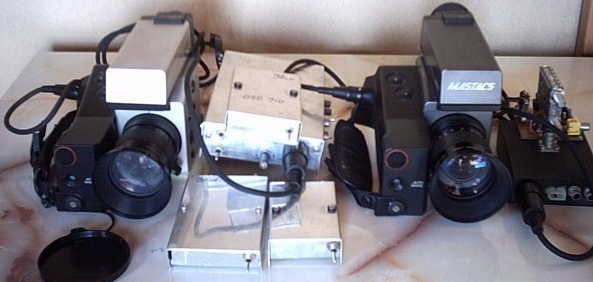

自作、ＡＴＶ　アマチュアテレビジョン　　（１２８０Ｍｈｚ）

映像、音声、いずれも、アナログテレビに対応した方式、

師匠　ＪＡ１ＨＵの部屋　　　　　　　　　　　　　　　　　　　　、



　　ＪＡ１ＯＶＦ　　ＪＡ１ＨＵ　　ＪＨ１ＯＹＯ　　ＪＡ１ＨＵ　ＪＡ１ＯＶＦ、主導のミーティング　　　みたりクラブ会報、

　　　　　９１年７月７日　　　　　　　　　　　　　　　　　９２年４月２５日　　　　　　　　　　　　　　　　　第１号、

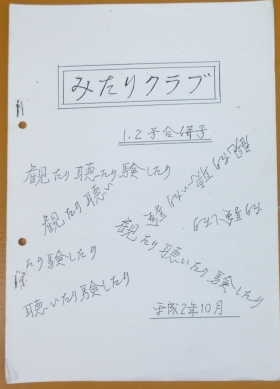

みたりクラブ会報、年間４回発行、９年間続いた、（ＨＵさん、ＯＶＦさん主導）
みたりクラブ、命名　；　ＪＡ１ＨＵ　伊藤ＯＭ、”みたり”とは（見たり、聞いたり、試したり）、
