手作りアマチュア無線局

ＪＡ１ＨＵの部屋

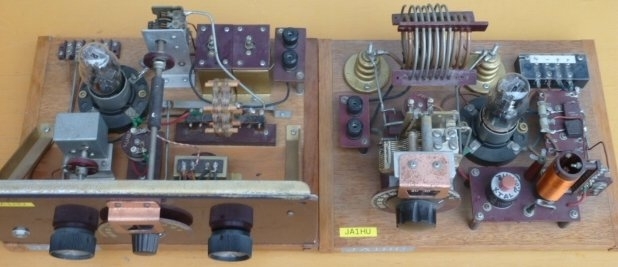

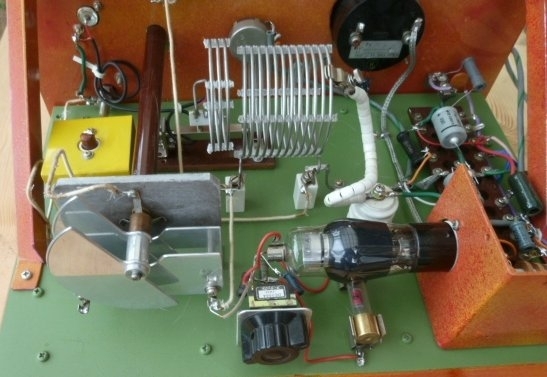

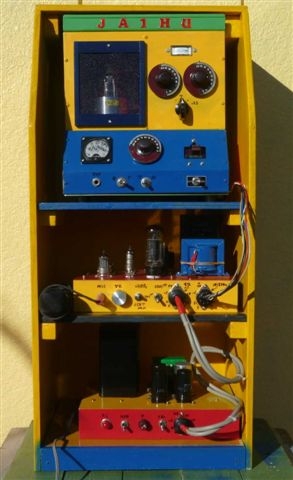

変調器、８０７　　変調トランス、手巻き　　送信部ファイナル、８０７　　　　　　　　　　　　　　　　　０−Ｖ−０、受信機　６Ｃ６　１本　　　　　　　　、




　　　　

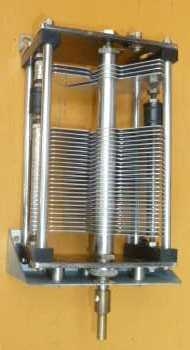

ヒューズ内にコンデンサー　　　　　　　　　　　見事な自作バリコン　　　　　　　　　　　　　結合度が可変出来るアンテナコイル　　　　、
４種あり交換出来る　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　、



ウルトラ、スペシャル、インフラ、ダイン

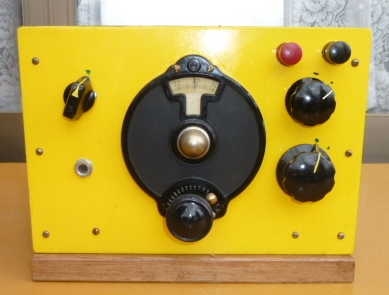

これ、世界に１台しか無い、ウルトラ、スペシャル、インフラ、ダイン、

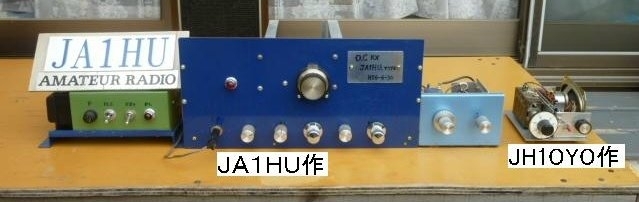

受信性能向上を追い続けた、ＪＡ１ＨＵ伊藤ＯＭ、送信機の出力はＱＲＰ、この人柄、

この受信機の感度、非常に良い、驚きｘ３、スピーカーからの音量も大きい、

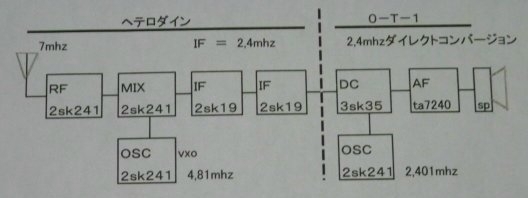

選局はヘテロダイン側（ＶＸＯ）で行う、　　　　　　　　　　　　０−Ｔ−１、は２，４Ｍｈｚ固定、

ＪＡ１ＨＵ伊藤ＯＭは、確実、安全な設計を行う為、余分な部品も多い、

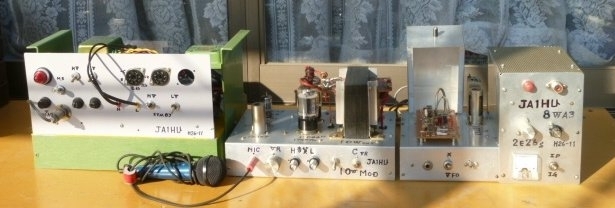

送信機　（７，１８１Ｍｈｚ）　　　　　　　　　　　　　　　　　　　　　　　　　　　　送信機と受信機

変調器＝カーオーディオ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　送信機と受信機、　　　、
変調トランス＝ヒータートランス　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　、

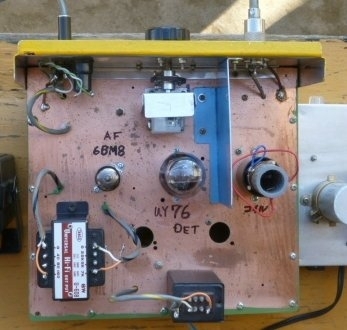

検波管に、７６（３極管）使用　。
先に作った、６Ｄ６、６ＢＭ８、０ーＶー１を、７６、６ＢＭ８に変更。
”検波管は５極管”の神話は崩れたか？？　　検波管、７６　プレート電圧は、３６Ｖとの事、

誰か、１２ＡＸ７や、６ＢＭ８、１本で、チャレンジしてみては？？。

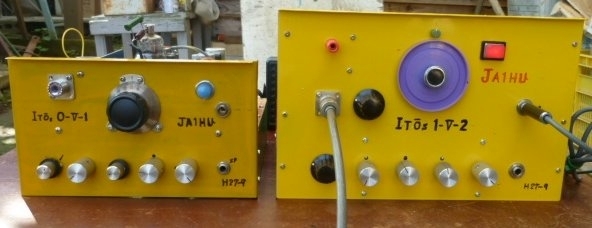

０−Ｖ−１　　　　　　　　　　　　　　　０−Ｖ−１　　　　　　　　　　　　　　　　　　　　　　　　　　　　１−Ｖ−２　　　　　　　　　　　　、
アンテナコイル　　　　　　　　　　　（　６Ｄ６、６ＢＭ８　）　　　　　　　　　　　　　　　　　　　　　　　（６ＢＡ６、６ＡＫ５、６ＢＭ８）　　　　　　　　　、　

２台共、受信音は本当に良く聞こえる、

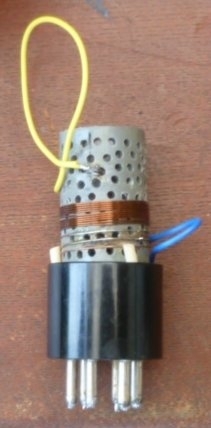

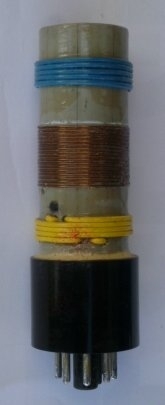

Ｏ−Ｖ−１　アンテナコイルについて、黄色は、アンテナ側コイル？？、青色はカソードタップ？？、
こんな物で良く受信出来る事に、？？　何か多くの秘密があるみたい？　。

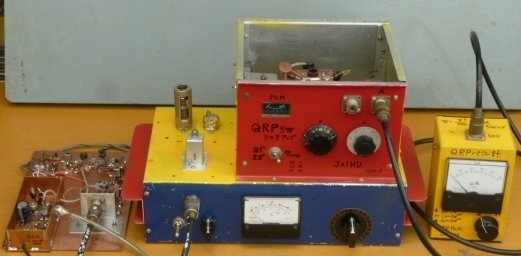

Ａ３送信機、

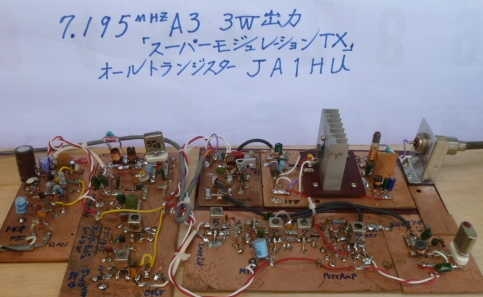

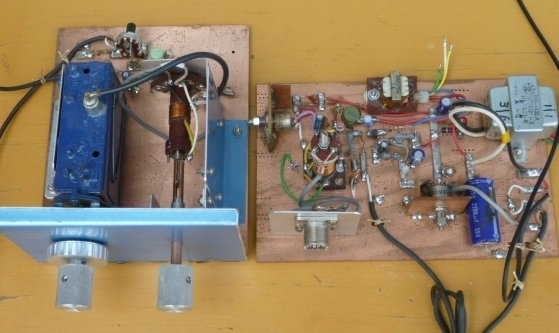

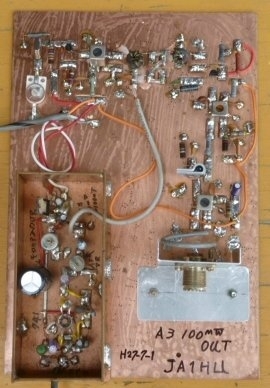

　　　　　　　　　　　　　　　　　　　Ａ３リニアアンプ、出力　５Ｗ　　　　　　　　　　　　　　　　　　Ａ３送信機（０，１Ｗ）基板、

この無線機、マイクアンプの出力と、キャリアを、ＤＢＭでミックスする、リング変調、
可変抵抗で、Ａ３、ＤＳＢ、ＳＳＢに対応出来る。

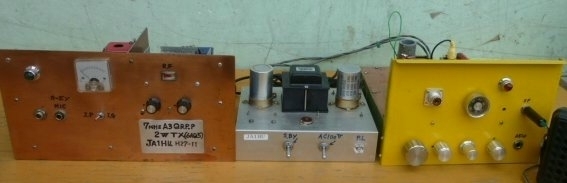

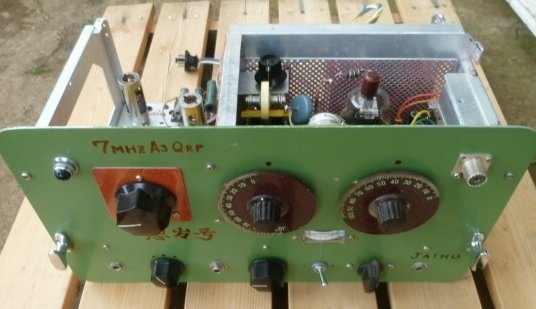

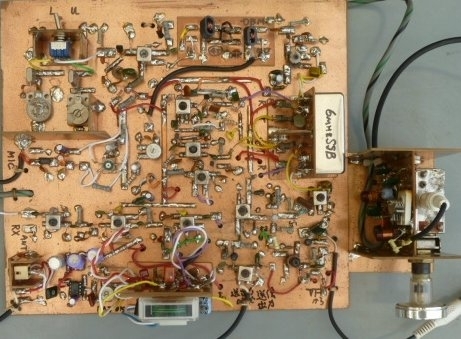

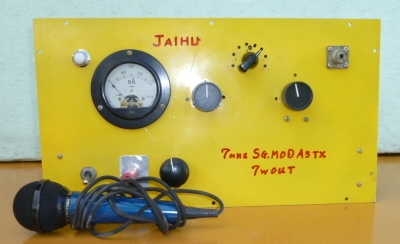

７Ｍｈｚ、ＳＳＢ送信機　出力　２Ｗ　　　　　　　　　　　２１Ｍｈｚトランシーバー　出力　５０ｍＷ

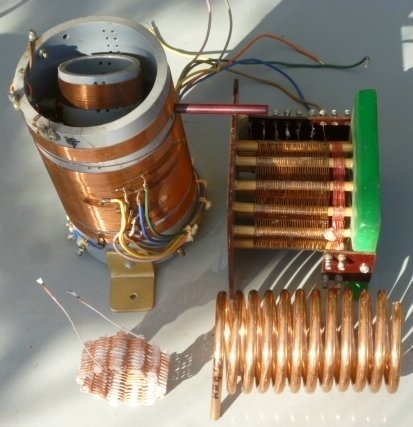

手作り、コイル類、



　　　　　　　　　　　　　　　　　　　　　３バルブ受信機　　　　　　　　　　　　　　　　ゲルマニューム受信機

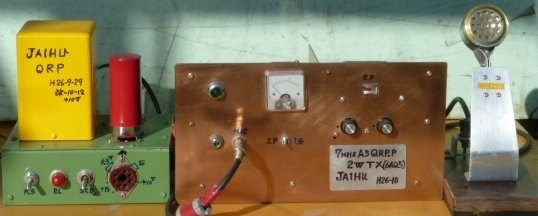

ＡＭ、２Ｗ、送信機




ＡＭ、８Ｗ、送信機　、（　７，１８１　　７，１９５　Ｍｈｚ　）

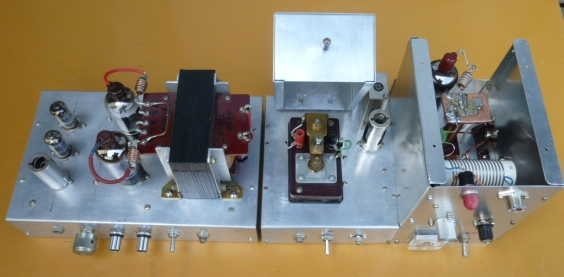

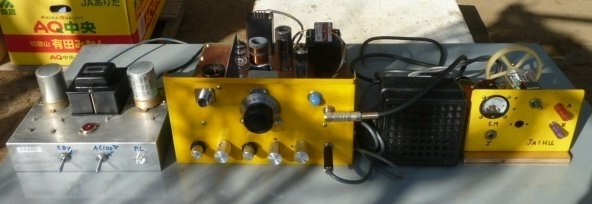

電源　（　変調器、送信機　）　　　　　　　　　変調器　　　　　　　　　　　　　送信機　　　　　、
　　　　　　　　　　　　　　　　　　　　　　１２ＧＢ７ＰＰ　　　　　　　　ファイナル、２Ｅ２６

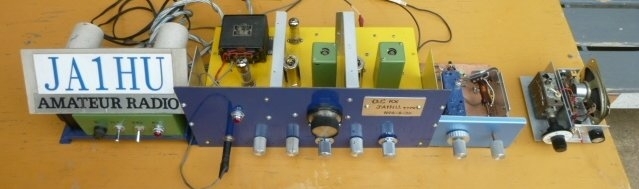

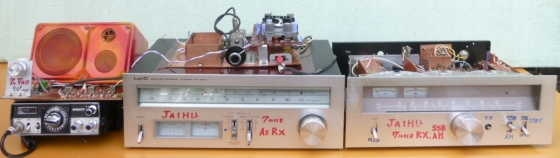

オートダイン受信機、
完成までの道筋、製作１割、、調整９割だそうです、”キーポイントは、コイル”

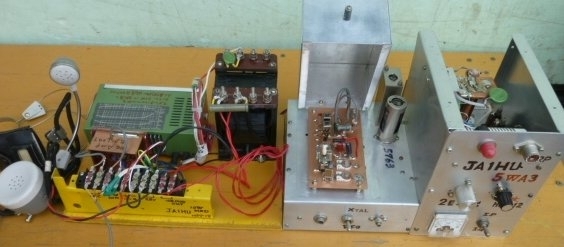

ＪＡ１ＨＵ、５，００Ｍｈｚ（現在）、ＡＭ送信機、
１、）　キャリアの注入量を、ＤＣ電圧（ボリュウム）でコントロール出来る。
２、）　マイクアンプのフイルター、バンド幅、２Ｋｃ以下である（驚き）。　　,
このＡＦフィルター、５，００１Ｍｈｚ、及び、４，９９９Ｍｈｚでは聞こえない、優れ物

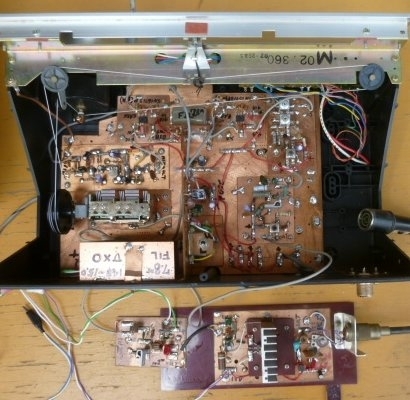

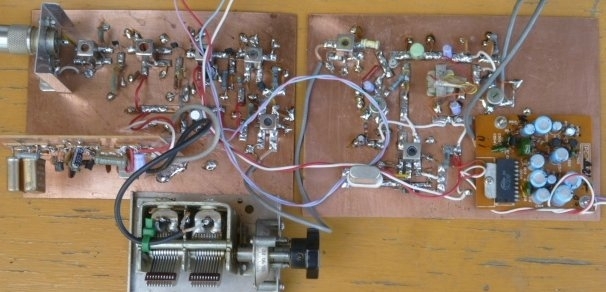

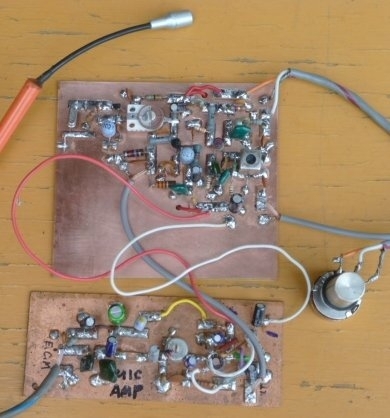

上部基板　；　５，００Ｍｈｚベース変調基板　　下部基板　；　マイクアンプとＡＦフィルター基板、
すでに、２，１９Ｍｈｚの、ＶＸＯも完成済み、先々、７，１９５、、、７、１８１で運用との事。




１ＨＵタイプ、管球式、ダイレクトコンバージョン。



受信感度は、下、３ｓｋ５９より、高感度。


ダイレクトコンバージョン、デバイス、３ｓｋ５９、、高感度で受信出来る。

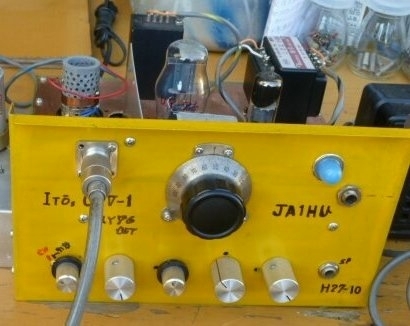

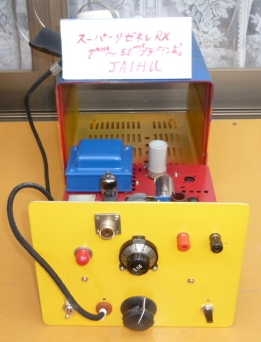

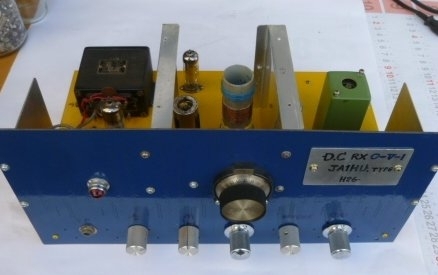

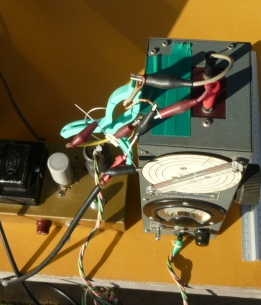

０−Ｖ−１受信機、（６ＡＫ５使用）

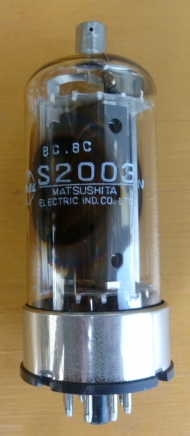

　　　　　　　　　　　　　　　　　　　ＡＭ２０Ｗ送信機　　　　　　　　　　　　　　　　　　　　　　　　　　　貴重な　Ｓ２００３、

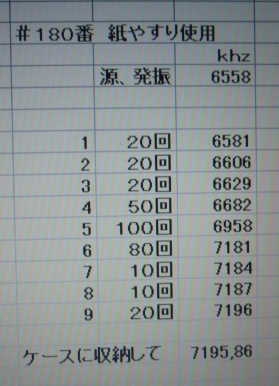

水晶発信機の研磨（自由に周波数を変更出来る）



自作巻線機、　　　　　　　　　　　　　　　　　　　　変調トランス製作中　　　　　　　　　　　　　　　　　　　　　　　　　、

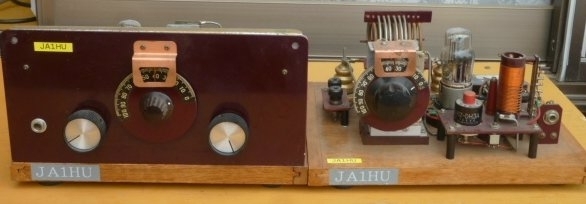

受信機　３台（ＡＭ専用）

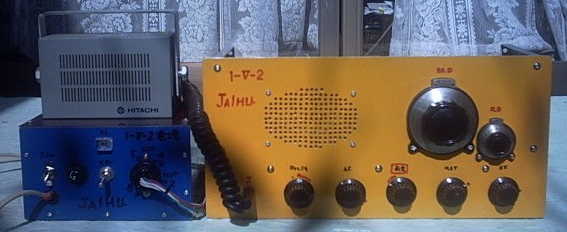

送信機（フャイナル　１２ＧＢ７）　　　　　　　　　　　　　　　　　　　　　　　　１−Ｖ−２受信機、　　　　　　　　



８０７送信機　　　　　　　　　　　　　　　　　　　　　　　　　　　　文殊菩薩（昭和３５年頃の作、




昭和初期の無線機　ＣＷ専用　今でも使用出来る　、
勿論国内で、無線が許可されていない、アンカバー（　コールサイン　Ｊ２ＤＩ　伝次郎、伊藤　）
正面から

上から

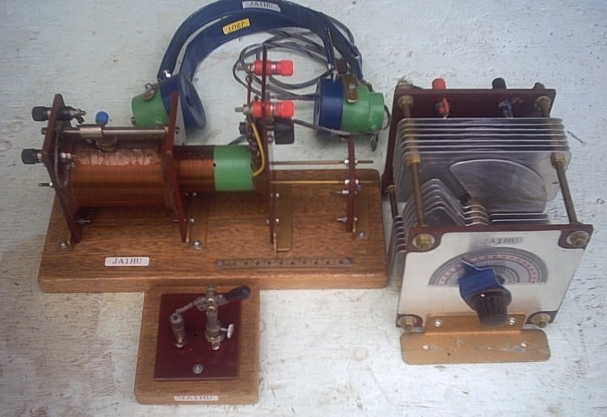

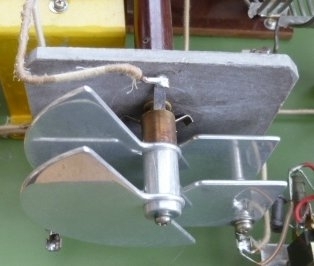

手つくりの部品

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　容量、１０００ｐ　と　１００ｐ

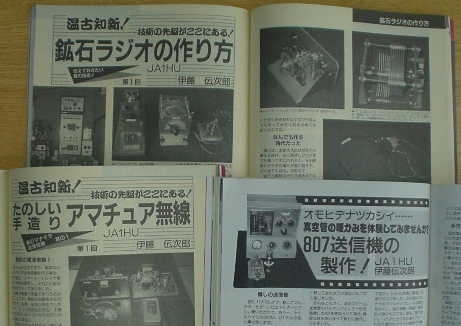

多くの書籍に掲載されている。
