グラフ描画のためのクラスを作る

後から使いまわしが利くように…

Canvasクラスの使い方がだいたい分かったところで、グラフを書くための クラスを作っていくことにします。 名前は“GraphCanvas”としておきます。 一度作っておけば後から何度でも使いまわせるようにしたいので、 クラスのフィールドとして関数の値を保持する配列を用意し、 配列の値そのものは外部から設定するようにします。

まずは全ソースコード

//******************************************************************************
//グラフ描画用のキャンバス GraphCanvas
//フィールドのdata[]にデータを入れると描画されます
//data[]の要素数は横サイズと同じ
//******************************************************************************


//==============================================================================
//クラスライブラリのインポート
//==============================================================================
import java.awt.*;
import javax.swing.*;


//==============================================================================
//GraphCanvasクラス
//==============================================================================
class GraphCanvas extends Canvas
{



 //=============================================================================
 //フィールド
 //=============================================================================

 //キャンバスの寸法
 Dimension dimension;

 //グラフ化するデータ
 double[] data;



 //=============================================================================
 //コンストラクタ
 //=============================================================================
 GraphCanvas(int width,int height)
 {
  //領域のサイズ設定
  setSize(width,height);

  //領域のサイズ取得
  dimension = getSize();

  //data[]のインスタンス生成
  data = new double[dimension.width];

  //グラフエリアを灰色に設定
  setBackground(Color.lightGray);
 }



 //=============================================================================
 //paint()メソッド
 //=============================================================================
 public void paint(Graphics g)
 {
  //領域のサイズ取得
  dimension = getSize();

  //軸の色は黒
  g.setColor(Color.black);
  //x軸
  g.drawLine(0,dimension.height/2,dimension.width-1,dimension.height/2);
  //y軸
  g.drawLine(dimension.width/2,0,dimension.width/2,dimension.height-1);


  //グラフ線の色は青に設定
  g.setColor(Color.blue);

  //グラフ描画
  for(int i=0;i\gdimension.width-2;i++)
  {
   g.drawLine( i, (int)( -data[i] + dimension.height/2 ), i+1, (int)( -data[i+1] + dimension.height/2 ) );
  }

 }


}

フィールドの解説

・Dimension dimension

“Dimension”(ディメンション:寸法)はウィンドウやキャンバスなどのサイズを管理する構造体…の ようなクラスです。関数を描画するためにはヨコ幅、すなわちx軸の値の範囲を知っていたほうが便利なので サイズ管理のためのフィールドとして定義しておきます。

・double[] data

この配列に入れられたデータを関数のグラフとして描画します。

コンストラクタの解説

setSize(width,height)

コンストラクタの引数にはタテとヨコのサイズが渡されるので、その値から キャンバスのサイズを設定します。

dimension = getSize()

キャンバスの大きさをdimensionに保存します。“getSize()”メソッドの戻り値をそのまま dimensionに入れます。

data = new double[dimension.width]

x方向のサイズの分だけの要素を持つ配列を作成します。

setBackground(Color.lightGray)

グラフフィールドはlightGrayの背景色にします。

paint()メソッドの解説

  //軸の色は黒
  g.setColor(Color.black);
  //x軸
  g.drawLine(0,dimension.height/2,dimension.width-1,dimension.height/2);
  //y軸
  g.drawLine(dimension.width/2,0,dimension.width/2,dimension.height-1);

x軸とy軸を描画します。x軸はヨコ方向のハジからハジまで線を引きます。y方向の位置は 真ん中ということで、“dimension.height/2”としています。

y軸はタテ方向のハジからハジまで線を引きます。x方向の位置は真ん中ということで、 “dimension.width/2”としています。

x軸、y軸ともに終点の座標は“dimension.width-1”、“dimension.height-1”のように-1した値を設定しています。 これは、キャンバスの座標は0から始まるので、サイズが400だった場合は一番ハジの座標が399となるからです。

  //グラフ線の色は青に設定
  g.setColor(Color.blue);
  //グラフ描画
  for(int i=0;i\gtdimension.width-2;i++)
  {
   g.drawLine(i,(int)(-data[i]+dimension.height/2),i+1,(int)(-data[i+1]+dimension.height/2));
  }

実際に関数を描画する部分です。for文で回してどんどん短い線分を書いていきます。短い線分といっても、1ピクセル分のヨコ幅しかないので 点を打っている感じになります。

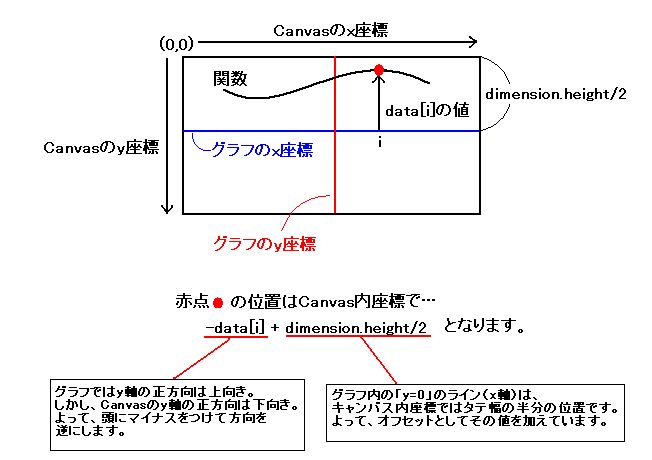

drawLine()メソッドの引数がゴチャゴチャしています。 x方向は、単にi番目のピクセルからi+1番目のピクセル、要は隣同士のピクセルを結ぶだけです。 y方向はdata[]の値をプロットするところです。ここで下図のようにCanvasの座標系と 普通のxy平面のグラフのy軸の向きの違いや、x軸というオフセットの分などを計算しているために 記述がややこしくなっています。また、data[]はdouble型の配列なのに対して、 Cnavasの座標はint型です。よって、ピクセルに打ち込むためにint型にキャストしています。
