2）子バッテリー増設計画

写真はクリックすると拡大します。

車のバッテリーから、車内に置いたバッテリーに、アイソレータ経由で充電して、無線で使用してメインのバッテリーは保護しています。

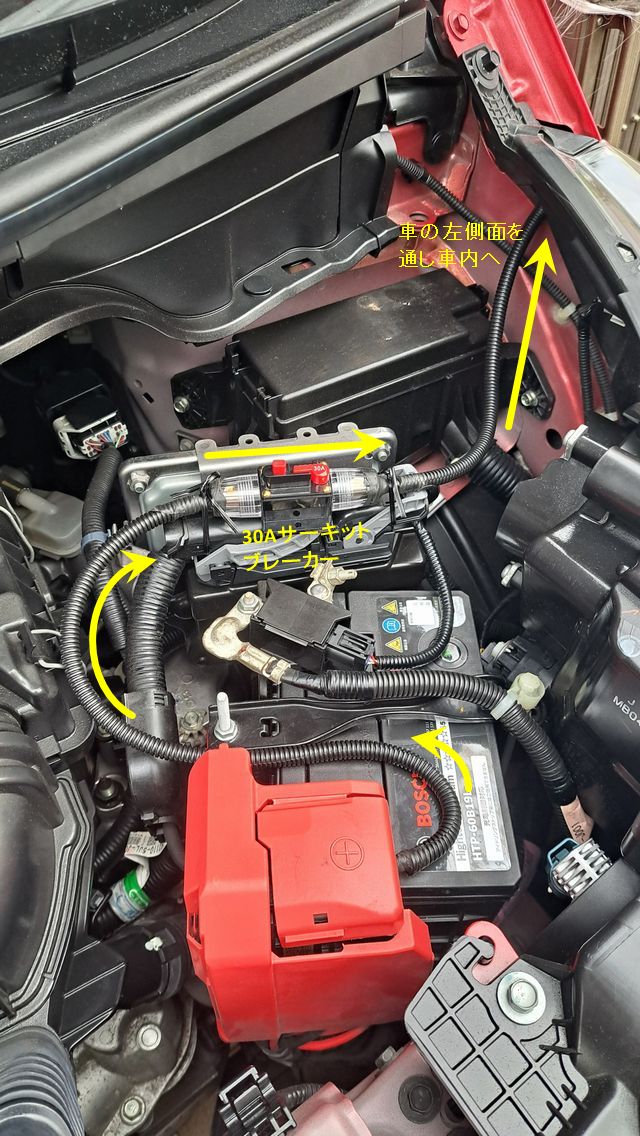

メインのバッテリーから8sq電線で＋のみ車内に引き込みました。エンジンルームの左の側面を線を通すのが楽そうなので、

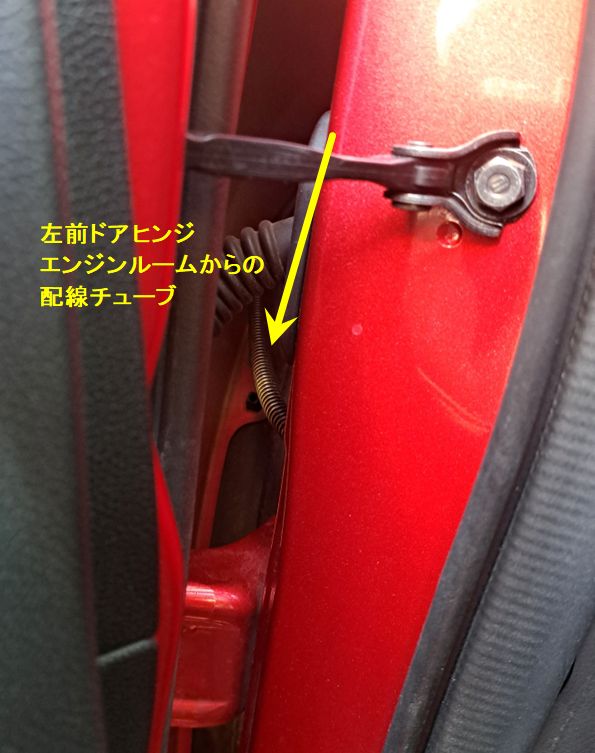

30Aのサーキットブレイカーを通し、φ7の配線チューブに通して助手ドアの付け根辺りから車内に引き込みました。
アース（―）は助手席左前のヒューズ関連のアースから取りました。

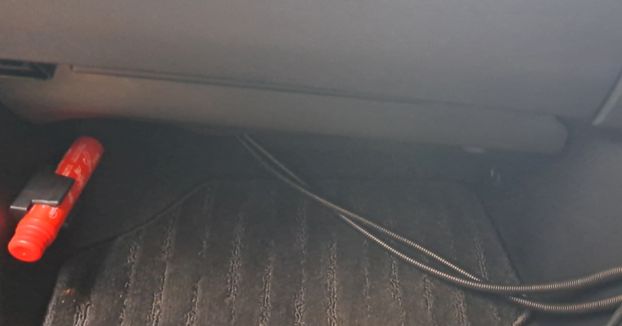

電線は配線チューブ内に通し、助手席前の足元を通し、センタコンソール下に置いたアイソレータに結線しました。

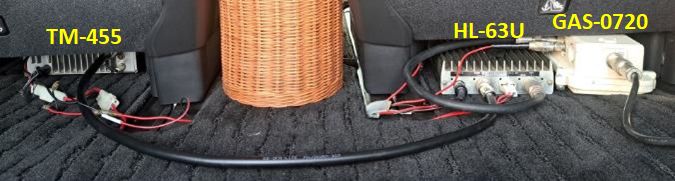

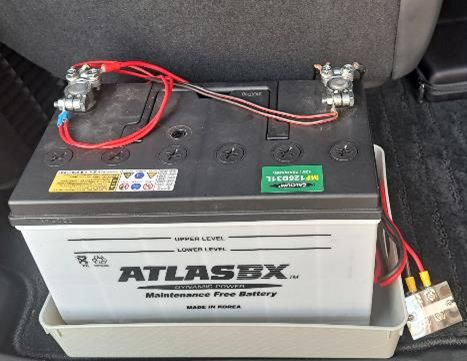

無線用のバッテリーは3列目の後に設置。無線機、リニア、プリは2列目の席の下に設置しました。

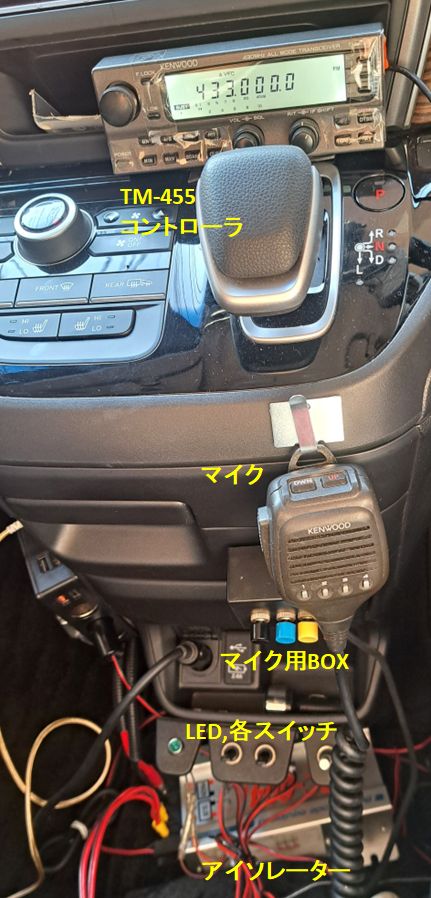

センターコンソール付近の各機器です。上からTM455コントローラ、マイク、マイク用BOX、各SW、アイソレーター
アイソレーターの右側に充電状態のランプが点くので見えてベターです。

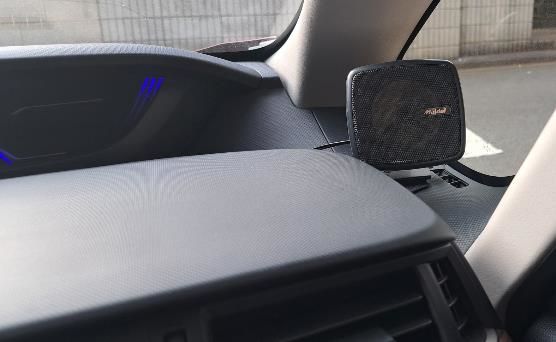

スピーカーはコンソールの右です。

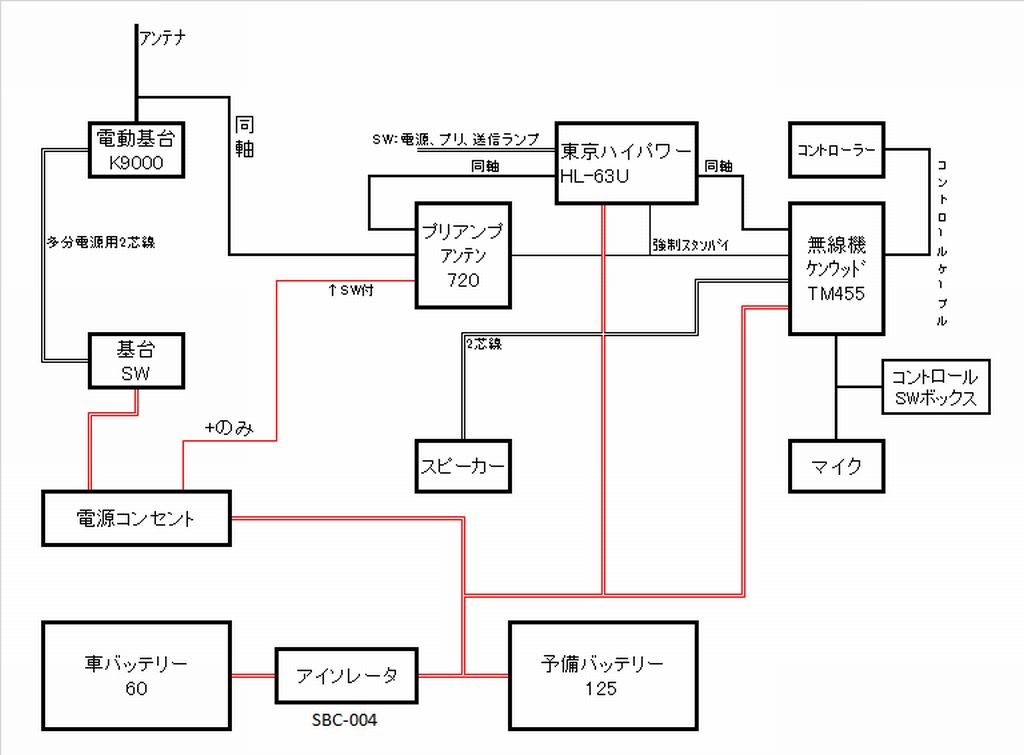

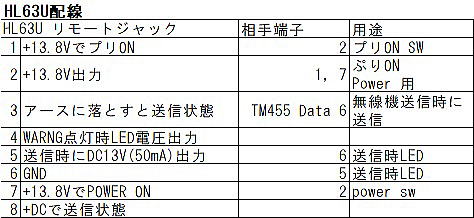

配線系

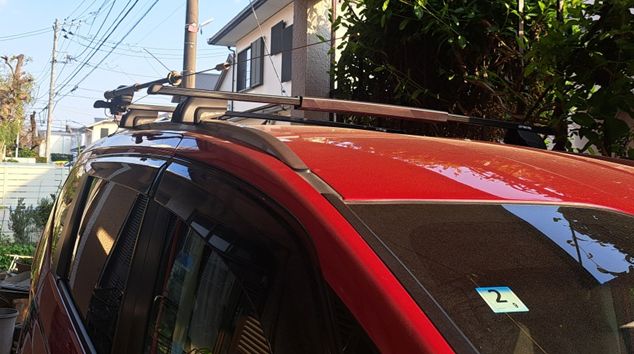

家では寝てるアンテナ
