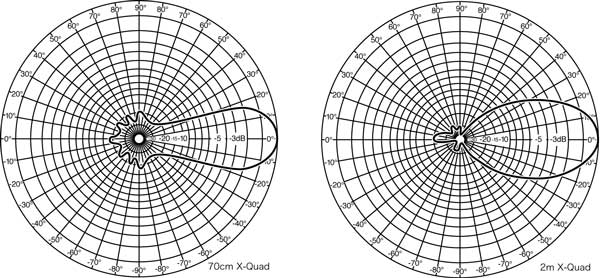

X-Quadアンテナの指向性 (模式図)
左が 430MHz帯用、右が 144MHz帯用
|
 |
|
|
|
|
|
144MHz用 X-Quad
|
430MHz用 X-Quad
|
|
エレメント数
|
12
|
18
|
| 利得 |
10.5dB
|
12.8dB
|
| F/B比 |
19dB
|
21dB
|
| 許容電力 |
1,500W
|
1,000W
|
| ブーム長 |
1,460mm
|
1,270mm
|
| 高さ |
730mm
|
220mm
|
| 重量 |
2.3kg
|
1.6kg
|
| コネクター |
N型 (2個)
|
| 最大マスト径 |
50mm
|
| 位相ケーブル(型番) |
18047
|
18049
|
|
|
このX-Quadアンテナは、ドイツWiMo(ビモ)社の製品で、
意匠デザインおよび製作に関してはドイツの商標登録の法律により保護されています。
|
