壊れたジジィガガの手作り品、ほんの、ほんの、ほんの、一部です。
他、カテゴリーでも、多くの、多くの、多くの、手作り品、あります。
オーディオ、メインアンプ

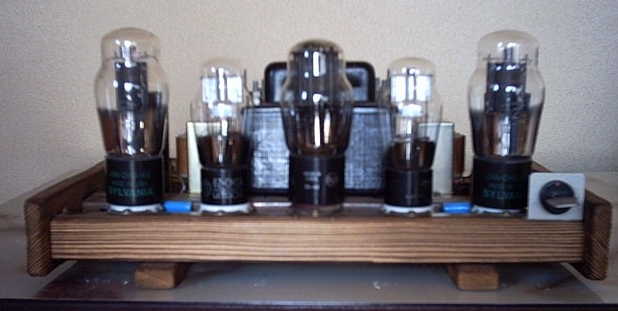

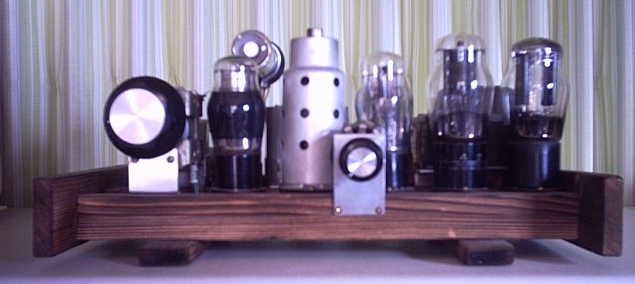

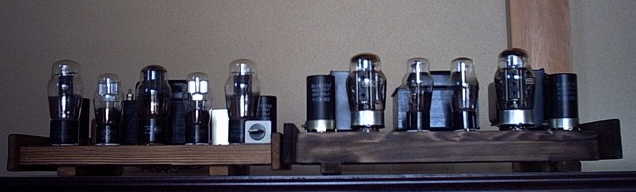

出力管、シルバニア社製、４２ 出力管、ソ連製、６５５０、
中波５球スーパーラジオ、良く聞こえる 、
真空管、＝この様なＳＴ管、昭和２８年頃まで作られ、その後、小型高性能、ＭＴ管にシフトする。

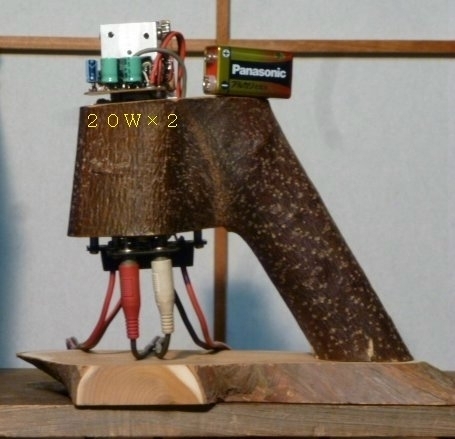

東芝 THー9013P、オーディオメインアンプ 出力 ２０Ｗｘ２ （２電源 ＯＣＬ方式）、
ＴＤＡ１５５４Ｑ オーディオメインアンプ、
こんな、チンコ な、 ？＃？ ％あ＃あ ア＃ あ％う＃ア、ア＆え％ー、 ああ間違い、チンケ な基板に、驚き、２０Ｗ×２
聞きなれたテープ再生、音質、音域、音量、なかなかの迫力、
我が家、多分、これが日常的、メインアンプとなりそう。

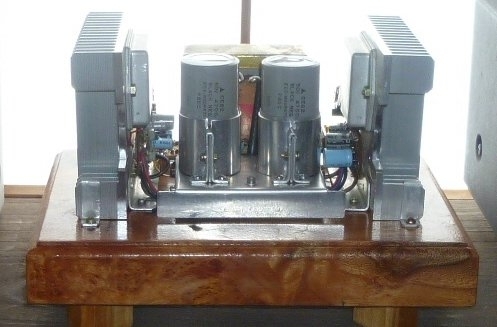

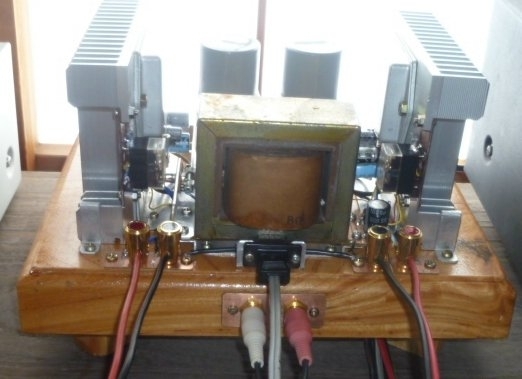

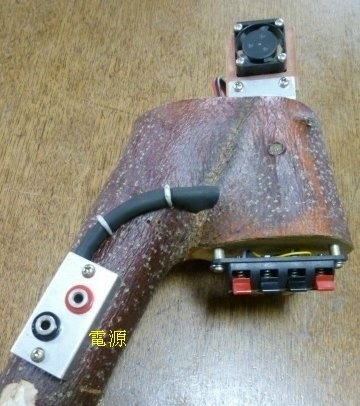

ＴＤＡ７３７９ オーディオメインアンプ ３５Ｗ×２
正面 裏面、
＃ 良いデバイスが見つかると ＃
こんな！デバイスが見えない！、！配線が見えない！、作って見たくなる。

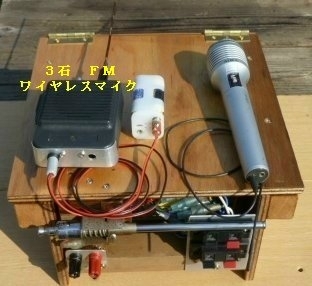

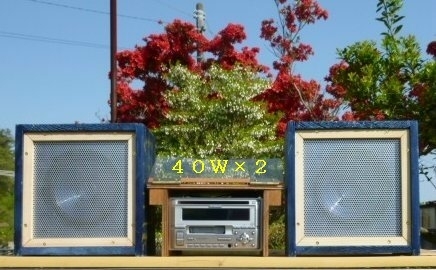

ミニイベント用、音響機器
これ、カーステレオ、、車バッテリでＯＫ
ラジオ（ ＡＭ ＦＭ ） ＋ カセットテープ ＋ ＣＤ ＋ ＦＭワイヤレスマイクにて音声も、、、
正 面 なかなかの迫力 裏 面

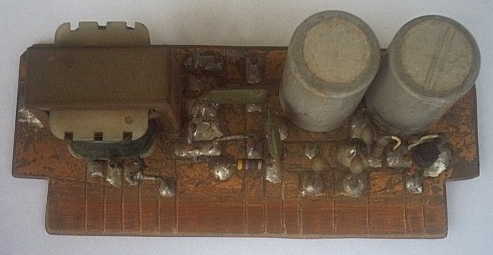

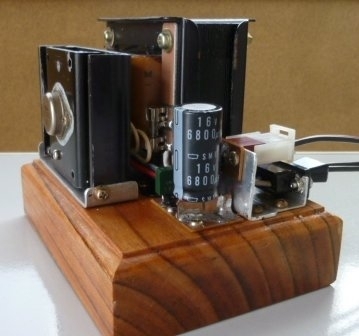

オーディオメインアンプ用 １５Ｖ 電源、
正面 ＡＣ入力とＤＣ出力、
この電源 ＴＤＡ１５５４Ｑ 、 ＴＤＡ７３７９ 、 屋外イベント用音響機器、室内にて使用時使用、
ＴＤＡ１５５４Ｑ 、 ＴＤＡ７３７９ 、 屋外イベント用音響機器、屋外にて使用時 車、バッテリーで使用、

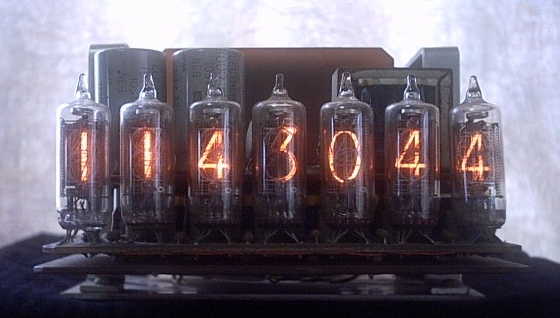

１１時４３分０４秒４、昭和４８年（１９７３），当時２３歳、

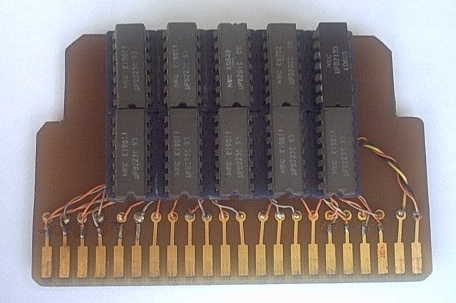

コンピュータ用ＩＣ、”カウンターで時を刻み”、”デコーダーとニキシー管で表示”、独自回路、デジタル時計、
当時、機械式（フラップ式）デジタル時計はあった、が電子式デジタル時計は、見ていない、
時計が完成した時期、７セグメントＬＥＤ（数字表示）が出始め、見た時は欲しかったが、高価で購入出来なかった。

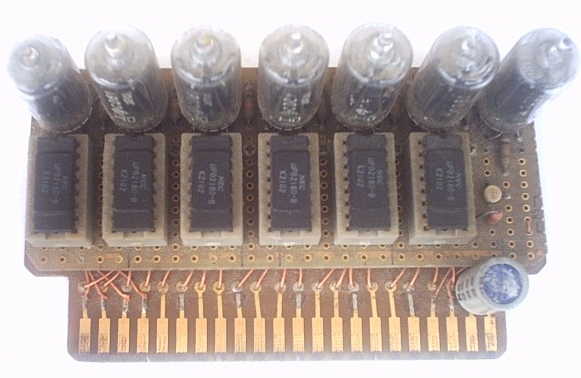

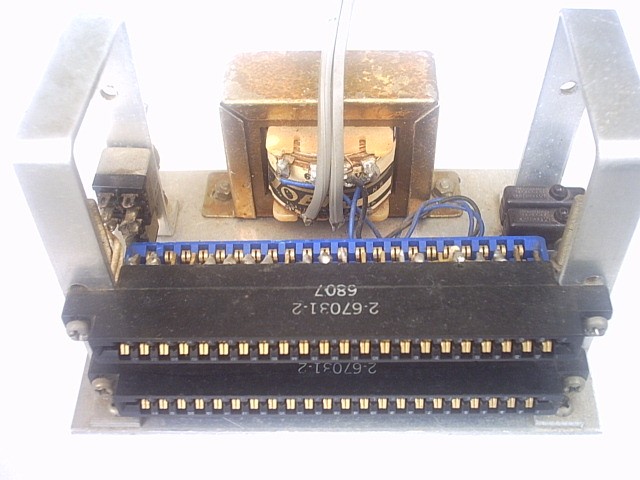

以下４点が、時計のパーツ、

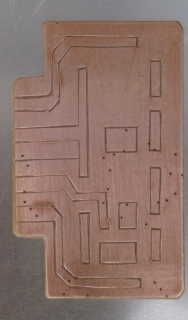

カウンター回路基板 表示回路基板 電源回路基板 本体、

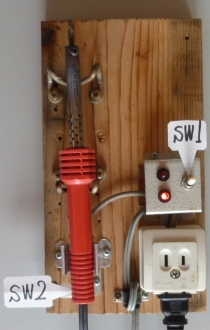

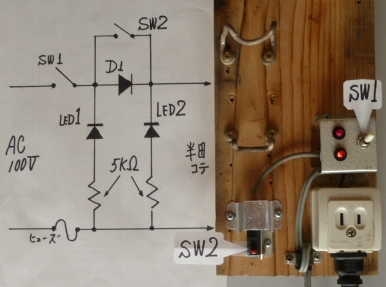

加熱防止、半田コテ台
電子工作時、半田コテの過熱、気になりませんか、加熱防止以下、

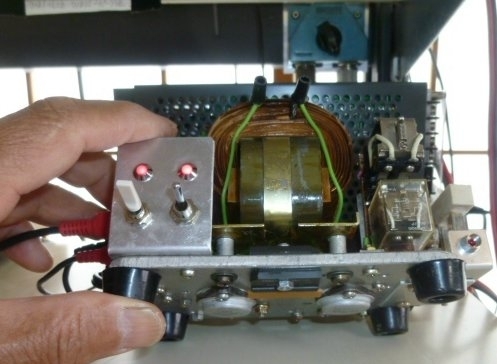

半田コテ、台に置いている時、ＳＷ２オープン、半田コテにはＤ１により、１００Ｖ半波供給、
半田作業時、ＳＷ２、ショート、半田コテには、１００Ｖ両波供給、
ＳＷ２、半田コテの重さで、ＯＮ、ＯＦＦ出来る、軽いＳＷにする事。
これらの状態、ＬＥＤ１、ＬＥＤ２、にて表示、
ＬＥＤの点滅も楽しみながら、秋の夜長、電子工作、楽しんでください。
ＳＷ１電源ＯＮ、半田作業待機中、ＬＥＤ１点灯、 半田作業中、ＬＥＤ１、ＬＥＤ２点灯 、

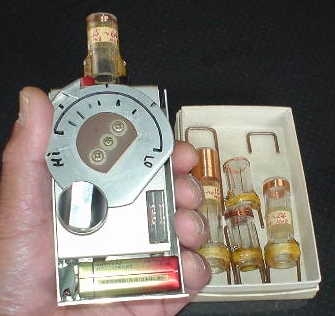

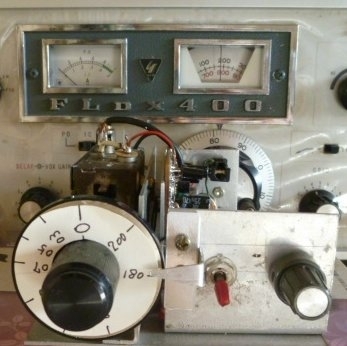

無線家（無銭家）の必需品、グリッドディプメーター ＶＦＯ、発振周波数 ４０Ｍｈｚ 分周して、出力５Ｍｈｚ
２５０Ｍｈｚまで発振してくれる 実験用電源 ＵＨＦコンバーター利用、周波数変動、分周比、
実験用電源 ： 古ーーーーーいパソコンの電源 出力１３Ｖ前後、２Ａ以上それぞれ取れる シリーズ接続で２４ＶもＯＫ 、
ＶＦＯ ： 平成５年頃、こんな物使う機会は無いだろうと思いつつ作ったが 、４００ライン、外部ＶＦＯで活躍中
このＶＦＯ、２４時間稼動、４００ライン電源ＯＮで即オンエアー、現役品、大変ありがたーーい、

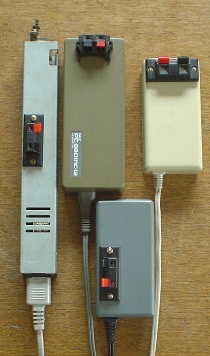

アイコム ＩＣ－７３００Ｍ用電源、
ＩＣ－７３００Ｍ購入時、７３００Ｍよりはるかに大きい電源、ダイアモンドＧＳ－３０００Ｖ、１週間程使用違和感あり
小型定電圧電源（１４Ｖ）を作る事とした、

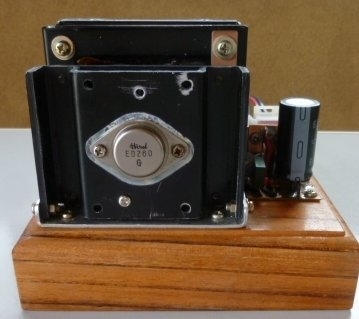

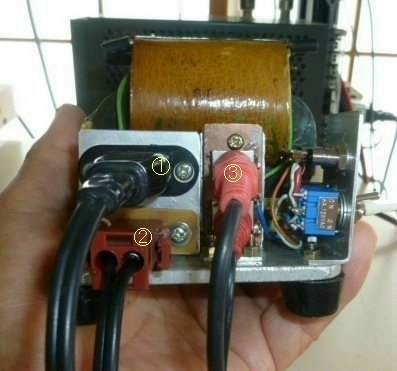

①＝アンプ用電源、 床下には、整流器、トランジスター、 ７３００Ｍ電源コネクター
②＝メイン電源、 ③＝ＳＥＮＤ信号、 、
この電源、
受信時のみ、トランジスターからの発熱抑制回路動作。
送信時のみ、アンプ用スイッチング電源、ＡＣ側、ＴＸ時ＯＮ、ＲＸ時ＯＦＦ ＝① 、
送信時のみ、他電源より１４Ｖを受け、この電源出力電流を増すことが出来る、
尚、今回発熱抑制回路組み込み中、誤って７３００Ｍに過電圧を加え、１ヶ月程入院、その後、高額入院治療費支払いとなった。
電源系の製作、お勧め出来ない。
この電源現役、ＩＣ７３００Ｍ ＲＦ出力１０％、ミニアンプ使用にて運用。

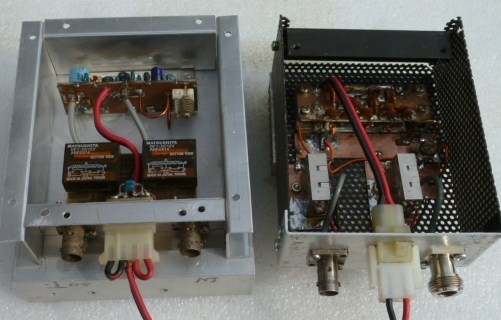

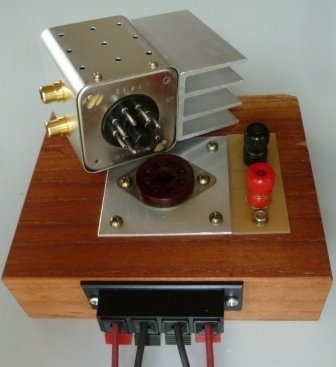

ＵＨＦ帯パワーモジュールアンプ、出力１０ｗ～２０ｗ、
４３０ＭｈｚパワーＡｍｐ １、２ＧｈｚパワーＡｍｐ、
ＦＭ用 ＳＳＢ、ＦＭ両用 ＳＳＢ、ＦＭ両用 、
ハンディ機用 ↑↑ 、

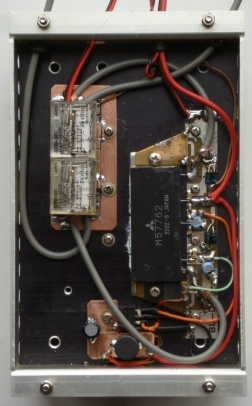

ＦＭ用パワーモジュール内を手術 、
１階、パワーモジュール、２階、電源系とバイアス回路 、
手術後、ＳＳＢ使用良好 、
１２８０Ｍｈｚ、アマチュアテレビ（ＡＴＶ）
平成２年頃 （１９９０年）製作
アマチュアテレビ送信機 映像と音声、送信出来る アマチュアテレビ受像用コンバーター ４台 、
映像＝ＡＭ変調 音源＝ＦＭ変調 １２８０Ｍｈｚ、テレビ信号を、５４５Ｍｈｚに周波数変換、
（ アナログテレビに対応した方式 ） ５４５Ｍｈｚとは、ＵＨＦ帯、２５チャンネル付近にて受像、
局発＝７３５Ｍｈｚ、５７チャンネル（画面の変化でチェック出来る）、
１２８０Ｍｈｚ アマチュアテレビ、実験、試作の残骸（平成２年以前）、 実験映像、平成２年頃 （次男）、
ＡＴＶ製作初期（平成初期）
ＡＴＶ製作時先ず、Ｃメーター、カウンター、書籍購入、Ｃメーターは秋月キット、カウンターは、１Ｇｈｚ測定無理だった、
ＡＴＶ製作にあたり、基本波１２８０Ｍｈｚがあれば楽、、先ず６４０Ｍｈｚ発振回路を作った、
これら以外に有効的測定器として、１世代前のＵＨＦ帯アナログテレビ、これは発信器製作に、有効。
又、ＵＨＦコンバーター局発、５２０Ｍｈｚ～８４０Ｍｈｚの発振器として利用、、利用できる物は何でも活用。
Ｃメーター ６４０Ｍｈｚ測定中 共振ＬＣ ＵＨＦコンバーター 書籍、
Ｃメーター、カウンター、現在も稼動品、 変換コネクター 書籍 １２０％活用、

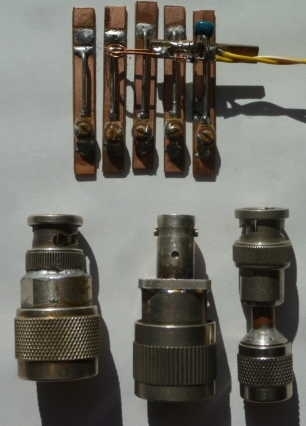

Ｎ→ＢＮＣ、 ＮＭＣ→ＢＮＣ
数字＝Ｍｈｚ
基本波＝６４０ ２倍波＝１２８０ ３倍波＝１９２０ 基本波＝１２８０ 、
カウンターにて６４０、基本波確認、 ２倍波利用して１２８０、作り、
基本波発振回路平成初期の作、 １２８０、＝ ＲＸではＲＦ部共振回路、、ＴＸではキャリアアンプ部製作に、
スペアナは、その後、その後、その後、カウンターとして利用。

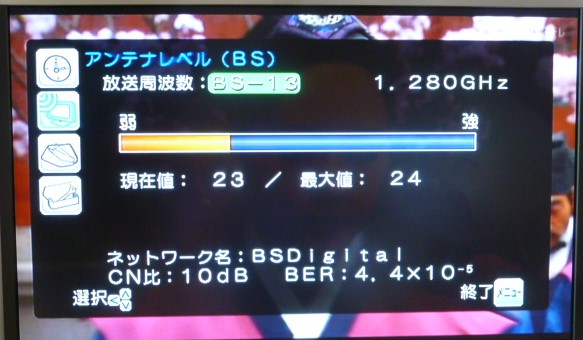

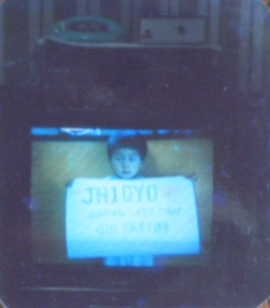

車で ボッチキャンプ 及び ボッチトラベルでも と思いテレビ関係調整中こんな画面が出た、
確認の為 1200Mhzトランシーバー 1280にて送信 テレビ画面真っ黒 常設 ＢＳでも同様
ＢＳ日テレ ＢＳフジが対象、 ！注意 注意！

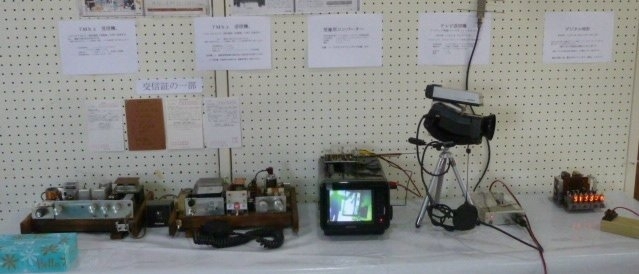

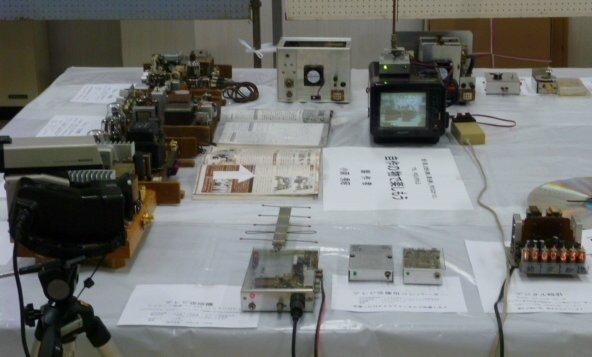

平成２８年、地元文化祭に、アマチュアテレビ（ＡＴＶ）展示、
平成初期の製作なのだが、ビデオカメラ、トランスミッター、コンバーター、それなりに動作。
説明を求められた時のみ試験電波を出した。

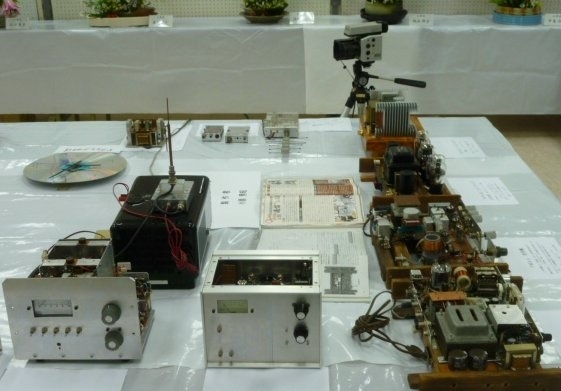

①受信機、②送信機、③受像コンバーター、④ＡＴＶ送信機、⑤デジタル時計
平成２９年も、地元文化祭に自作品を展示、
昨年より広いエリアに展示出来た。
ダイレクトコンバージョン受信機、
０－Ｔ－２、（Ｖ、バルブではないので）
これ、モード切り替えも無いのに、Ａ１、ＳＳＢ、が復調出来る”優れ物”本当に驚き！！。
ＪＡ１ＨＵタイプ、０－Ｔ－２ 受信機、詳細は、ＨＵさんに ！混信に弱い！ ７Ｍｈｚ、２００ｋｃをカバー。
”デバイス”、ＲＦ部 ３ｓｋ４０（ＨＵさんは３ｓｋ５９）、 ＡＦ部 ２ｓｃ９４５、 オーディオ部 ＬＭ３８０、 ８Ｖレギレーター＋ＶＦＯ。

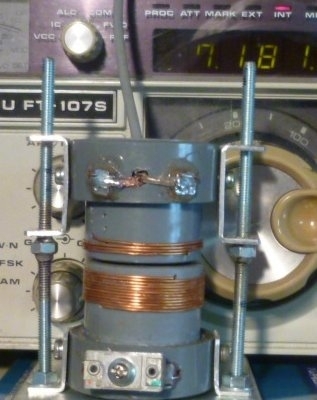

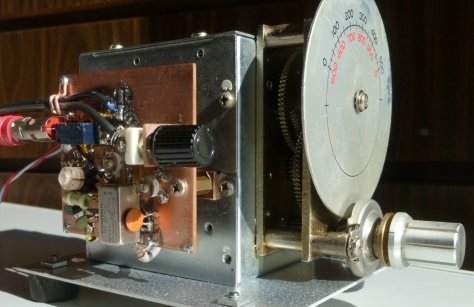

中央写真新設アンテナコイル、上部＝アンテナ側コイル、１Ｔでも３Ｔでも感度、あまり変化なし
上部アンテナ側コイルを、上下スライドし、結合度を変えてみた、決定的位置はなし、（気分）
結合度、密にする事で音量は大きくなるが、ノイズも大きくなる。
現在、アンテナ側コイル３Ｔで、コイルをスライドし（気分で）使用中。

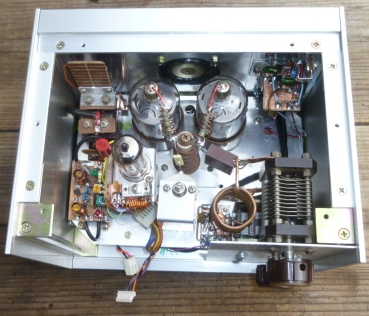

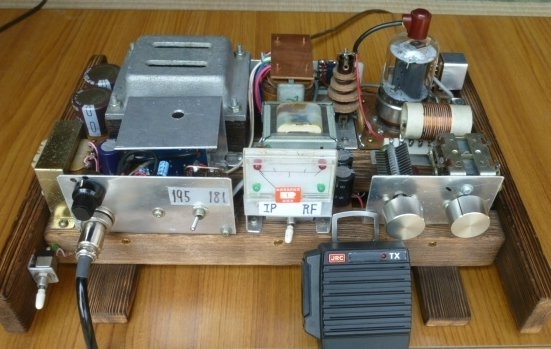

７Ｍｈｚ、ＡＭ送信機、出力 ２５Ｗ強（キャリア）、
変調方式 ＝ プレートスクリーングリッド同時変調 、ファイナル部 ＝ ６１４６ 、ドライバー部 ＝ ２ＳＣ９４５、
変調器 ＝ オーディオアンプ （ 出力 ４Ω ２０Ｗ ） 、変調トランス ＝ ラジオの出力トランス（４Ω ７ｋΩ）、
ＪＡＲＤより保障認定を受け、関東総合通信局より、無線局免許状とシールが届いた、（保障番号 １０１６５ＸＸＸ） 。
ドライバー２ＳＣ９４５
２ＳＣ９４５で、６１４６をドライブ、
ＪＡ１ＨＵ、伊藤さんは、そんな事出来ないと言った、、、実験、実験、実験を繰り返し
２ＳＣ９４５で、６１４６をドライブ、、送信出力 ２５Ｗ強（キャリア）、
ファイナルチューブのドライブ、今までの定説、（12BY7、6AQ5クラス）、何んだったんだろう ？？。
この無銭機、マイクアンプも、２ＳＣ９４５、
ＪＡ１ＨＵ、伊藤さん、現物を確認、超、超、超、驚いていた。

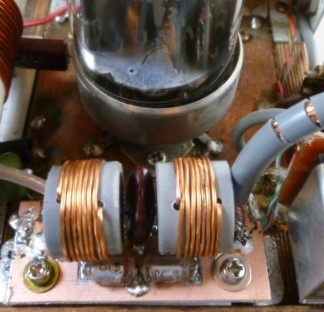

７Ｍｈｚ、ＡＭ送信機、お化け（スプリアス）対策

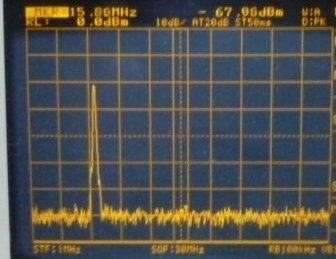

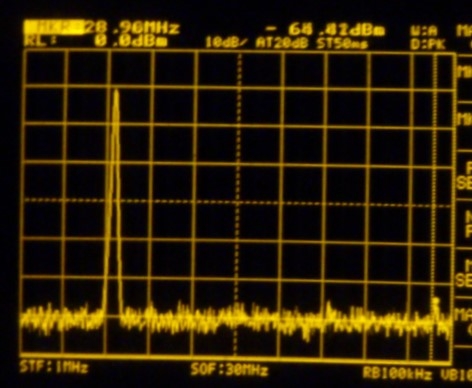

フィルター実装前 フィルター実装後

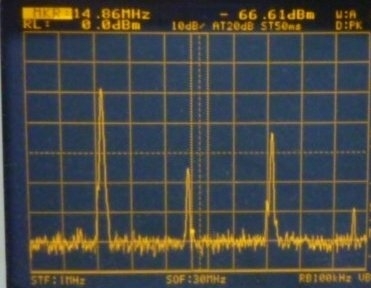

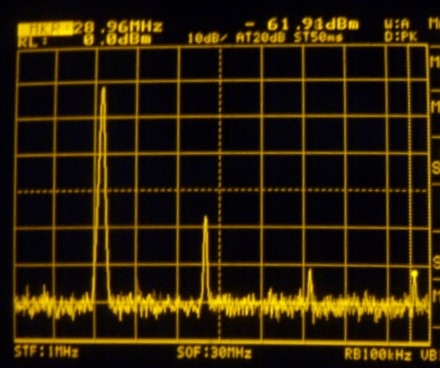

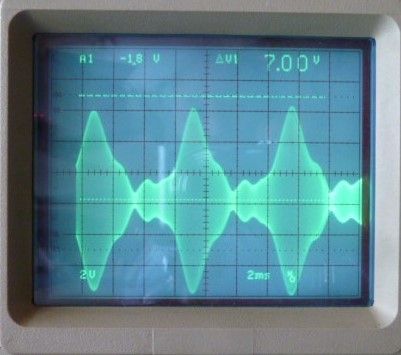

２倍、３倍、４倍波お化け ローパスフィルター お化けが消えた 、
出 力

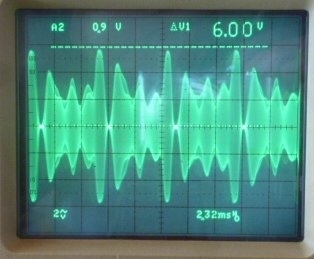

キャリア38Ｖ 出力約29Ｗ ピーク60Ｖ 出力約70Ｗ

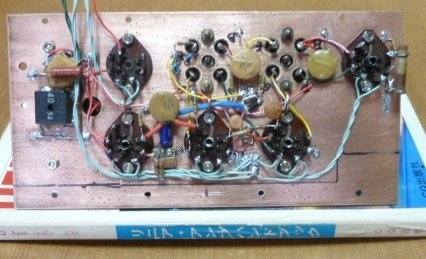

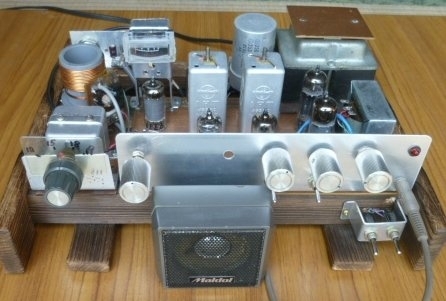

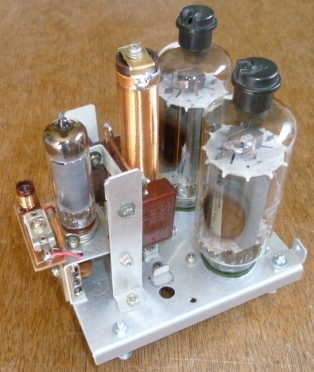

５球スーパー受信機、７Ｍｈｚ専用、
受信周波数 ： ７，１００ ～ ７，２００Ｍｈｚ 、（ ＡＭ、ＪＡ８局、ＪＡ６局、ＱＳＯ出来るレベルで受信出来る、が混信に弱い ）、
受信周波数に係わる部分（ アンテナコイル、局発コイル、局発バリコン ）は、別基板、
アンテナコイル、局発コイル＝手巻き、 バリコン、それぞれ単独、 ＢＦＯ、内蔵、
この受信機、強く入感するＳＳＢ局、ＢＦＯ使用にて復調出来にくい、復調するにはＲＦゲインで感度を下げる、

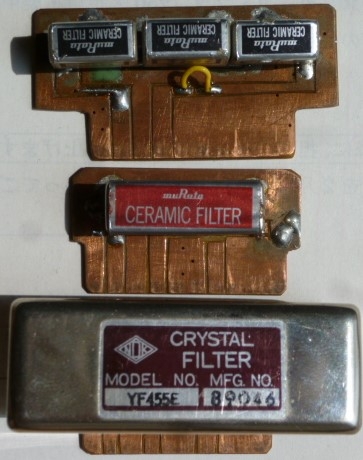

中央は、４５５ｋｃフィルター、３タイプ ソケット使用で交換出来る。
この受信機製作により、ラジオ、受信機の概念が変わり、多くの事を学んだ。
”進化しつつ”シングルスーパー”
アンテナコイル接続部に、 ①バリコン使用 ②バリコン使用 ③バリキャップ使用、

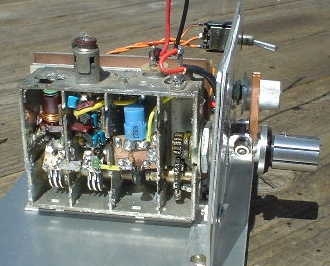

マイカトリマーで共振させ、 チューニング用ＶＦＯ、６ＢＥ６Ｇ１に供給する局部発振回路 、
さらに高周波増幅部を付加、 局部発振回路を、自励発振から他励発振に 、
要するに、高１ 現在 ②、ＶＦＯ使用 、
③バリキャップ使用ＶＦＯ
①、②、③、ＶＦＯ、いずれも、７５００ｋｈｚ中心に発振、
③バリキャップ使用ＶＦＯ＝ ＶＲにて７３００ｋｈｚ前後設定、 これ４分周すると４５６ｋｈｚ、 要するにＢＦＯ周波数、
ＢＦＯ信号、アナログでも、デジタルでもＳＳＢ復調できる、
このＶＦＯ、送信時送信機を動かし、受信時受信機を動かす、チョット優れもの。
Ｙ社製、ＶＦＯ、 お勧め イメージ図、
回路動作概要、

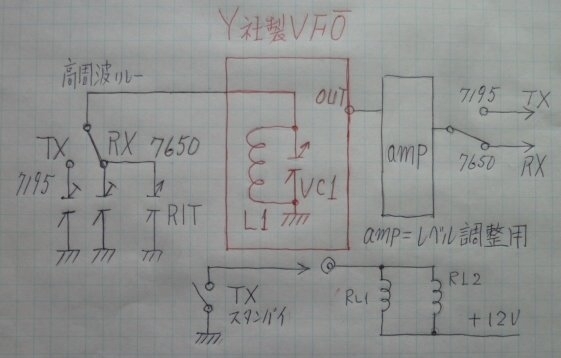

Ｌ１、ＶＣ１で、８Ｍｈｚ付近発振回路にトリマーコンデンサー追加、必要な、７１９５ｋｈｚ、７６５０ｋｈｚを発振させる、発振回路。
送信時、送信機に７１９５ｋｈｚ供給、、、受信時、受信機に７６５０ｋｈｚ供給、
７６５０ｋｈｚとは、（７１９５ｋｈｚ＋４５５ｋｈｚ）周波数変換、６ＢＥ６、Ｇ１に供給、要するに局部発振周波数。
送信時、受信機は？＝、受信機６ＢＥ６Ｇ１に、７６５０ｋｈｚ供給されない為 、受信機は動作しない、スタンバイ状態。

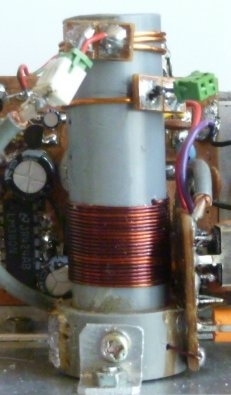

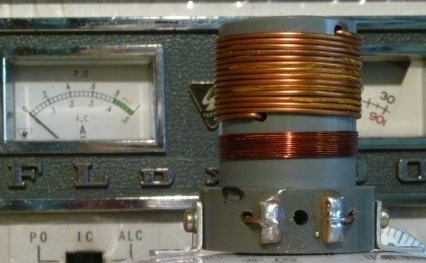

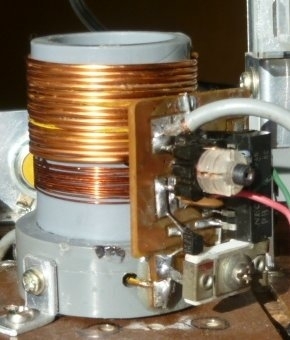

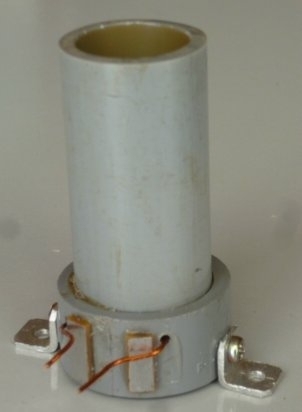

アンテナコイルの作り方、
この様に切断、接続部接着 、

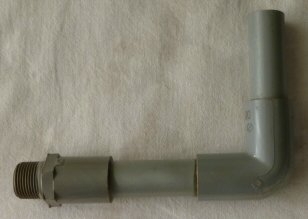

廃棄前水道管 引出線穴あけ 完成１ 完成２、
アンテナ側コイル巻数３Ｔで使用、

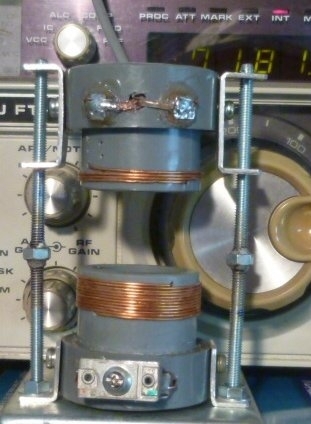

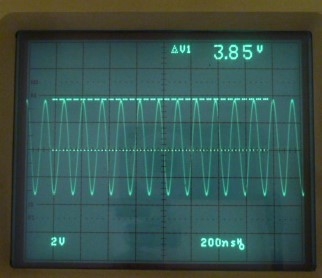

アンテナコイルの結合実験
上部＝アンテナ側 下部＝７１５０ｋｈｚに共振、
アンテナ側（上部）にいずれも７１５０Ｋｈｚ、３００ｍｖＰ－Ｐ供給、二次側に生じた電圧は以下、
こちら側に（ｐ－ｐ） アンテナ側巻数 こちら側に（ｐ－ｐ）
０，９５Ｖ １ Ｔ ７，２Ｖ
０，７２Ｖ ２ Ｔ ５，０Ｖ
０，６０Ｖ ３ Ｔ ３，５Ｖ
０，２３Ｖ １０ Ｔ ０，９Ｖ
上記の結果から、何が得られたか？、そうなんだと言う事だけ。
アンテナ側巻数と、結合度は、実際に受信機として、受信感度、選択度、ノイズ、を考慮し決める事が良いと思う。

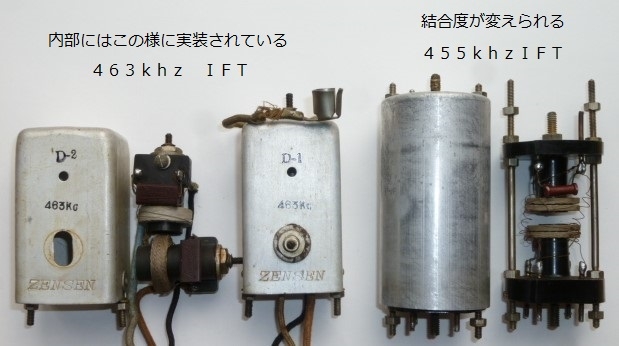

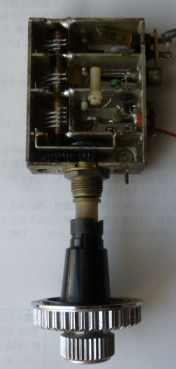

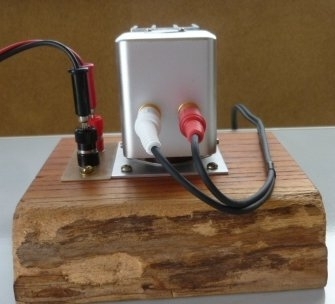

”中間周波トランス （ＩＦＴ）”

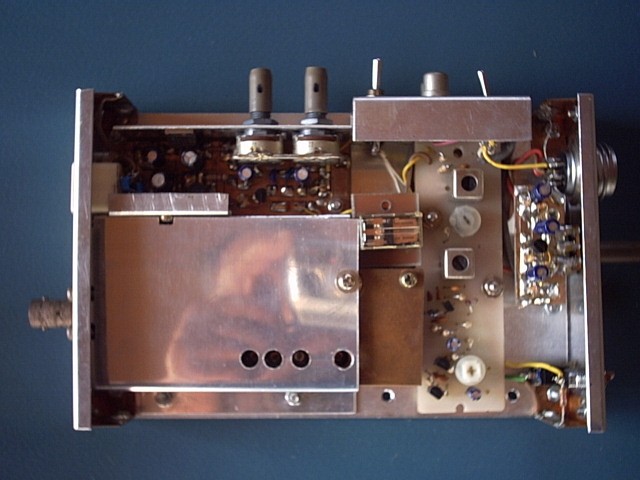

７Ｍｈｚ トランスバーター （親機 ５０Ｍｈｚ）

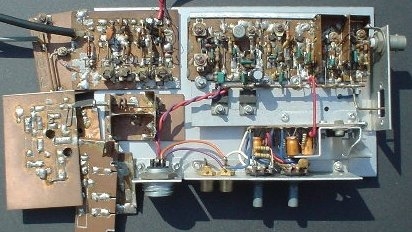

主、回路基板 ドライバーとファイナル部 コンバーター 基板

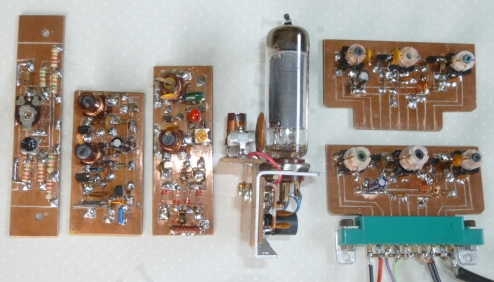

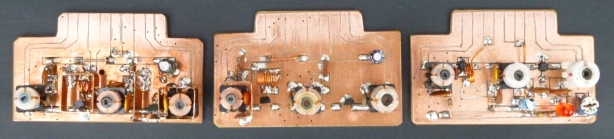

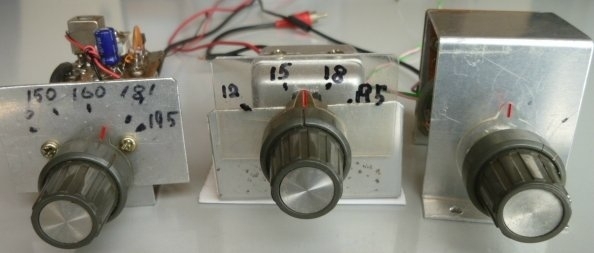

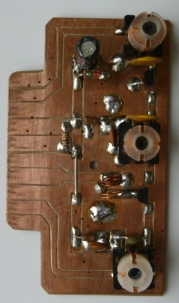

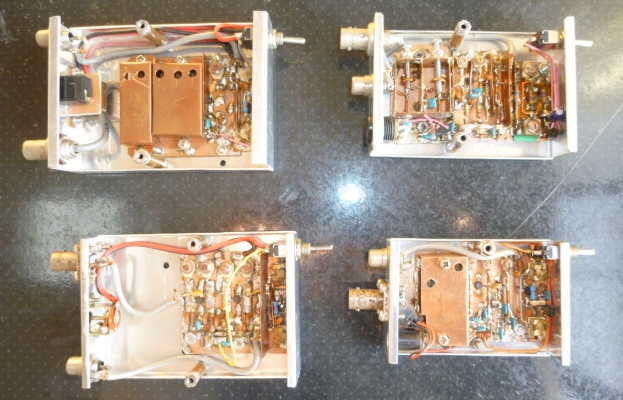

７Ｍｈｚ受信用コンバーター ３タイプ (ＯＳＣ部は共通使用の為別基板）
① ② ③
① ② デバイス、２ＳＫ２４１、回路は多少異なる、 ③ デバイス、２ＳＣ３３５８、

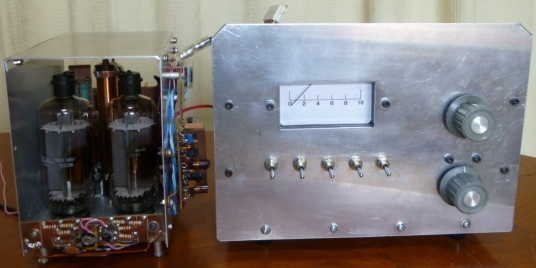

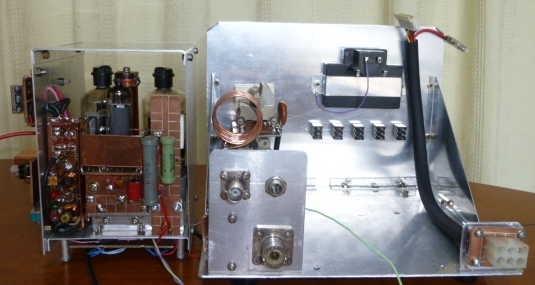

本体に、ユニットを組み込む直前、 ドライバー ６ＡＱ５ ファイナル ６ＫＤ６ 、（ユニット内、ドライバーまでは、動作確認済み）、
メーターの目盛りはパソコンで作った。 右、本体中央空きスペースに、左ユニットを組み込む。
２１Ｍｈｚ、トランスバーター （親機、５０Ｍｈｚ）
例、 送信、受信周波数、２１、１７５、０ （親機の周波数、５１、１７５、０） にて設計、製作、
トップの数字、５を、２に変換するだけ、周波数はほぼドンピシャ、

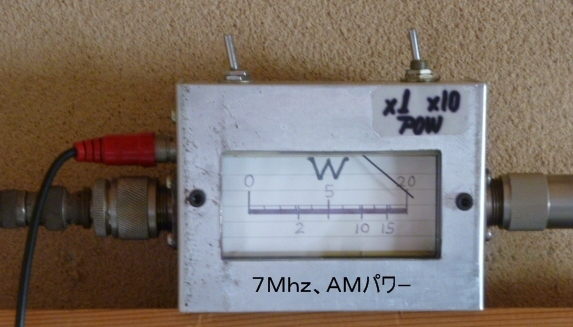

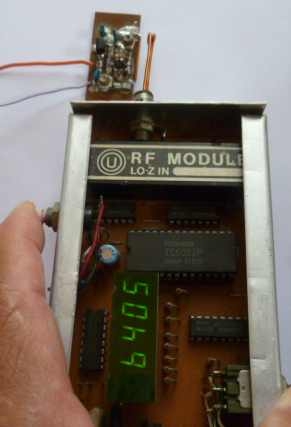

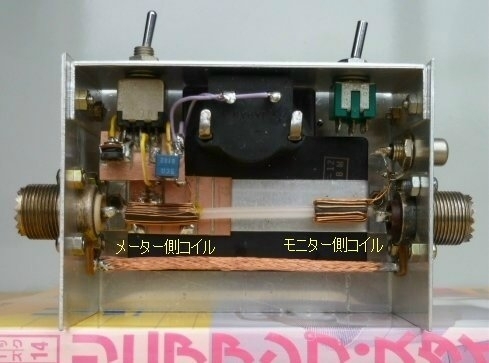

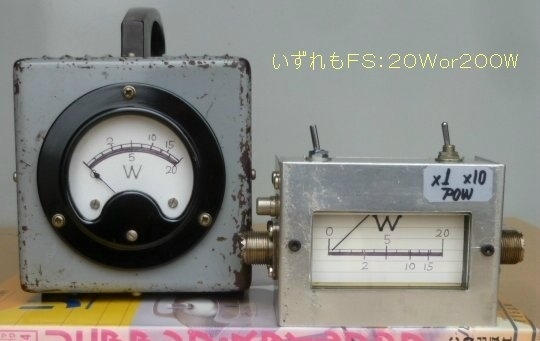

通過型ＲＦパワー計
５０Ω終端抵抗型 通過型 通過型パワー計内部、
メーター目盛り＝いずれも計算にて数値を入れ、 校正＝ＶＲにて以下とした（我が家の場合）、
（ＦＳ：２０Ｗ側） 送信機出力、５０Ωに、３２Ｖキャリアで２０Ｗ、
（ＦＳ：２００Ｗ側） 送信機出力、５０Ωに、７１Ｖキャリアで１００Ｗ、
校正した周波数のみで精度が出る。（他周波数では精度は出ない）

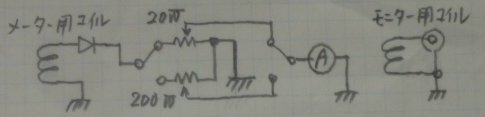

回 路 コイルはこの様に、３ｃ２ｖケーブル外皮に巻く、
コイルとして巻く外皮長さ２ｃｍ程、コイル線の長さ、１ｍ程、
アンテナに接続 （７Ｍｈｚ ＡＭ送信機、キャリアＰＯＷ）、

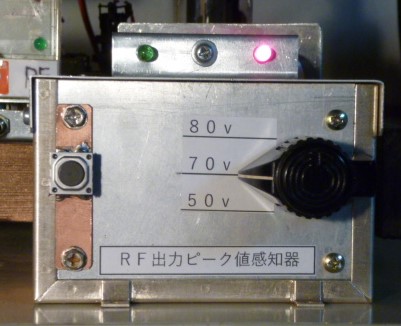

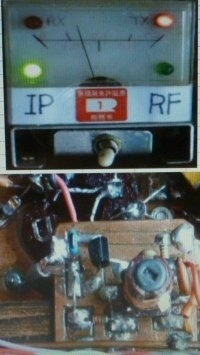

ＲＦ出力ピーク値 感知器
ＲＦ出力 ピーク値 ７０Ｖ超えたら 緑ＬＥＤから赤ＬＥＤ点灯に変わる （設定７０Ｖ時）
黒ボタンはリセットＳＷ（赤ＬＥＤから緑ＬＥＤへ）、 送信時のみパワーＯＮリセットで動作

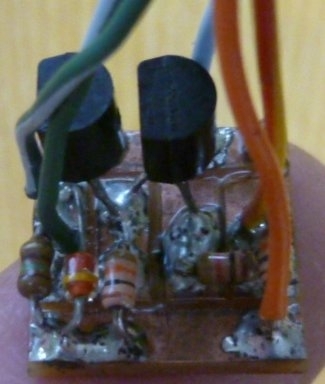

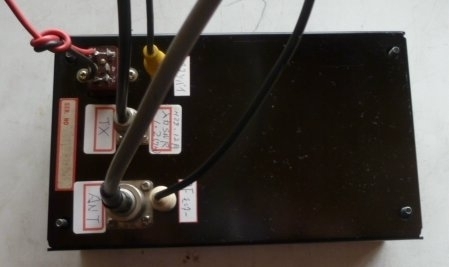

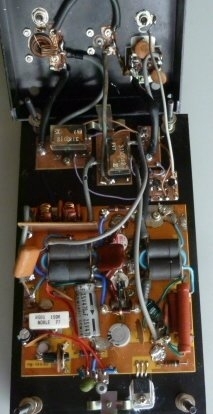

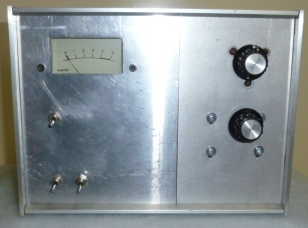

７Ｍｈｚ専用、２石ミニアンプ再生復活、
リレーコントロール フィルター実装前 自作フィルター フィルター実装後、
見事、強烈、お化け 、
運用時 見た目、ただの箱 改造後内部 、

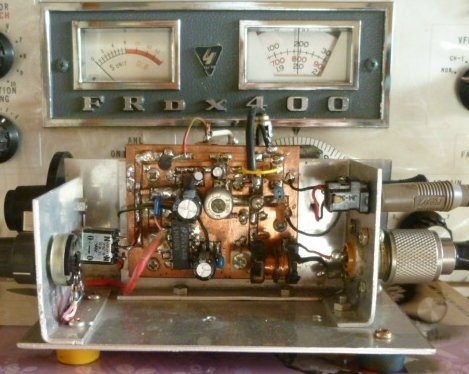

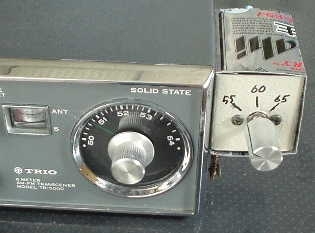

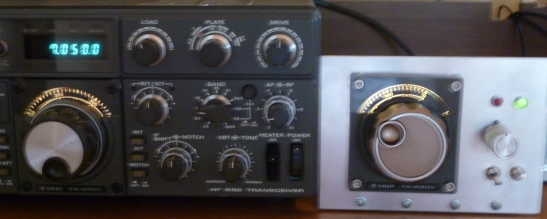

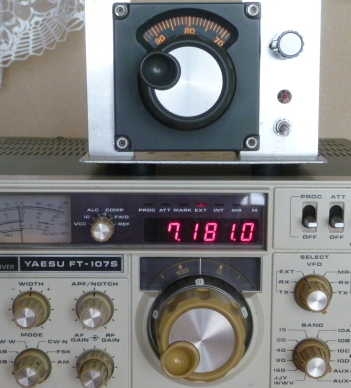

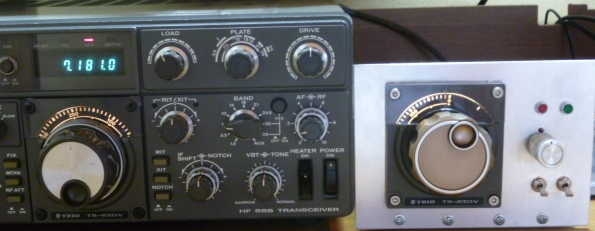

ＴＳ－８３０ 外部 ＶＦＯ
８３０ 本体内部ＶＦＯ時 小さ過ぎたかな ？？ 外部ＶＦＯ時、
このＶＦＯ、ＡＣ電源を搭載、ＤＣ、１２Ｖで安定化、さらに、９Ｖで安定化、ＲＩＴを含むＯＳＣ回路のみ、２４時間、３６５日動作、
ランプ類、コントロール回路は、８３０本体の電源ＯＮで動作。 ＲＩＴは、プラス ５００ｈｚ マイナス ５００ｈｚ。
製作にあたり、８３０本体とのインターフェースは、開局当時の先輩、ＪＡ３ＯＯＫ、中村さんのＨＰ内、製作記事を参考にした。
８３０愛好家として、７１８３０でも、時間を決め専用し、ＴＳ－８３０談義でも、、、。
過去、ＦＴ－１０１も同様、外部ＶＦＯに電源搭載、２４時間稼動で運用していた、

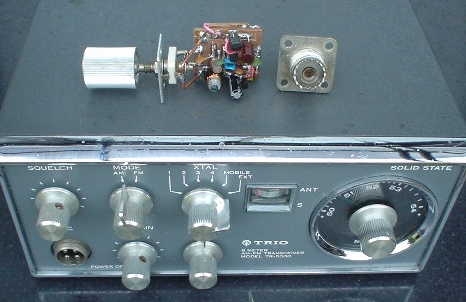

ＴＲ－５０００ 送信用外部ＶＦＯ、
このＶＦＯ、両面基板に、３端子レギレーター２個 ＦＥＴ２個 ＴＲ１個 デジタル用ＩＣ１個 バリコン 他 Ｃ Ｒで回路構成、
発振周波数、１６Ｍｈｚ、デジタルＩＣで分周、出力 ２Ｍｈｚ、内部は銅板で２層シールド、外装、いい加減な無銭局。
ＴＲ－５０００、運用周波数は、５０，５５０Ｍｈｚ ５０，６００Ｍｈｚ ５０、６５０Ｍｈｚをカバー、ＡＭにて運用。

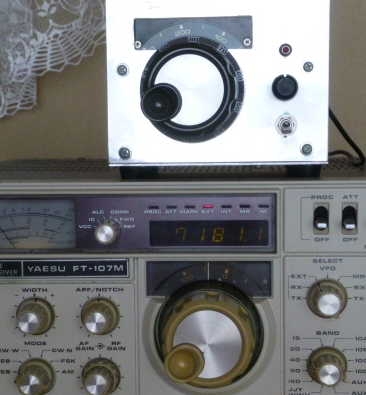

ＦＴ－１０７、外部ＶＦＯ、
ＶＦＯ単体は頂き物、 この頂き物ＶＦＯ、今回、ＦＴ－１０７外部ＶＦＯに利用した。
ＦＴ－１０１ＺＤより外した物、（伊藤ＯＭより頂き） ＦＴ－７０７より外した物、（ローカル局より頂き）、
ＲＩＴは、＋－ ８００ｈｚ ＲＩＴは、＋ー １，５ｋｈｚ、
ＬＥＤ交換機 ← 周波数表示、７セグメントＬＥＤ → ノーマル機、

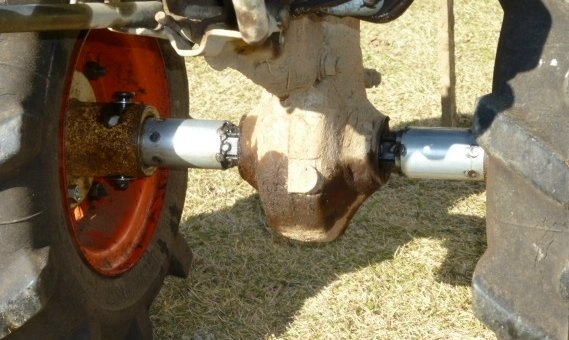

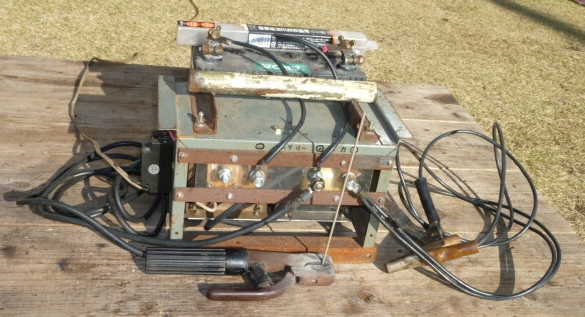

バッテリーの力も借りた、溶接機、最近鉄工所 耕運機の車軸は六角、タイヤハブは円形、、連結用の車軸 、
溶接ケーブルには、同軸ケーブルを使用、 、

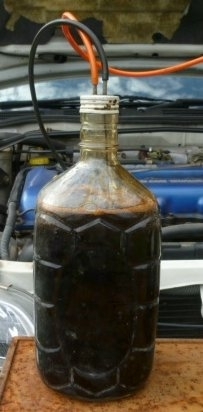

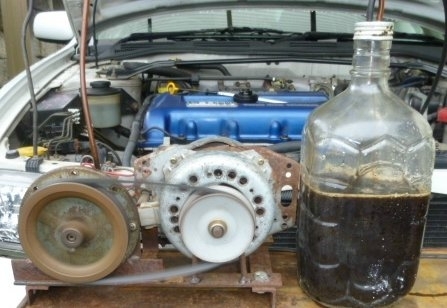

車のエンジンオイル交換機（バキュムポンプ）、 、
オレンジホース＝ ビン内部の、空気を吸い取る、 発電機 、

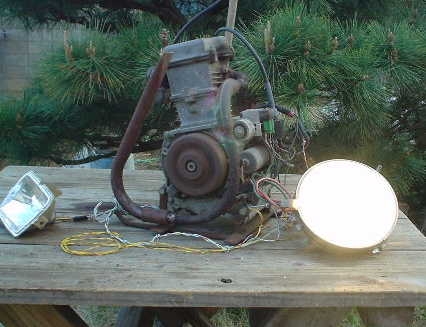

黒ホース＝ 車、オイルチェック口より、オイルを吸い取る、 ミニバイク、エンジン部切り取り、
これ２台目、（モーターは洗濯機から、右、左回転自由） 出力、５０Ｗ程度 、

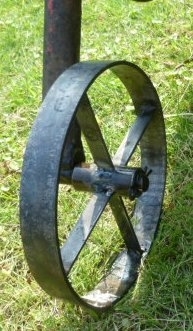

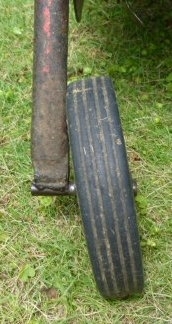

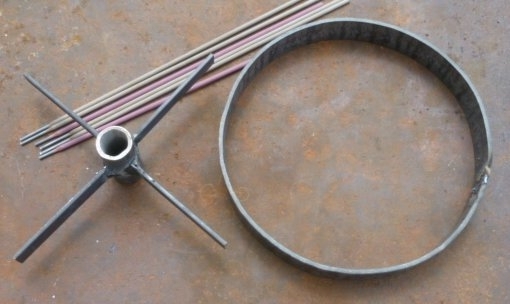

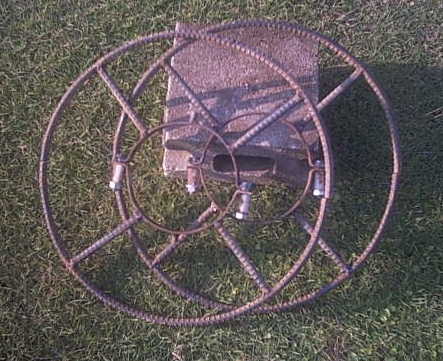

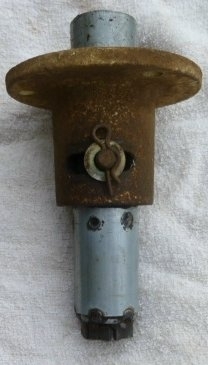

ハンマーナイフモアー車輪、
いつ外れても、、 ハブと車輪 （輪はたたいて丸く） 車軸を中心に溶接前確認 それなりにＯＫ
しっかり溶接して完成、、大丈夫だろう、

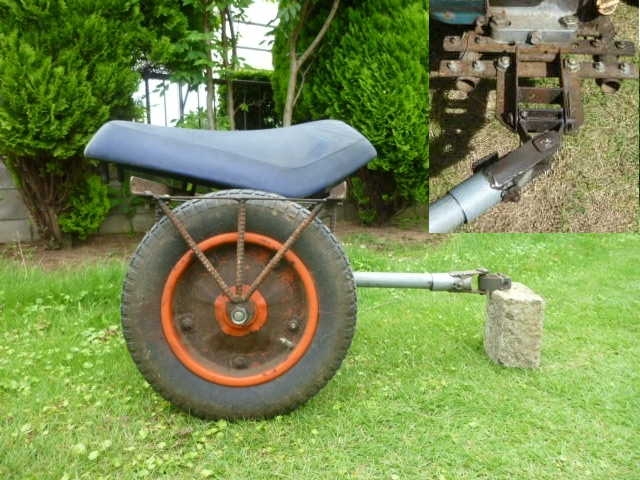

ミニバイクのシートと、一輪車のタイヤを利用した、乗り物 ただの輪ではありません 、
草刈機本体とは、上下、左右、回転があっても大丈夫 畑までの移動時、大変便利 、
乗ったまま、楽々Ｕターン出来る、 、
