2003/11/08

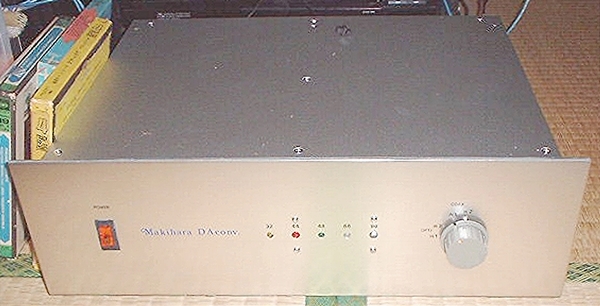

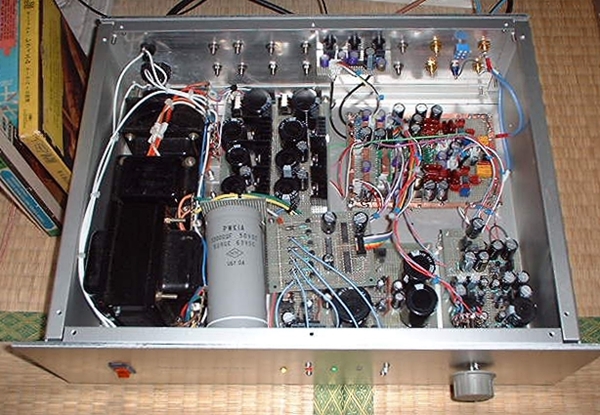

ＤＡＣ−１
ＤＡＣは２４ビット１９２K対応の８倍オーバーサンプリングデジタルフィルター内臓の
ＰＣＭ１７３８です。
データシートによるとダイナミックレンジが１１７ｄｂ，
THD+N:０．０００４％（標準）です。
１チップですので配線によるジッタが少なくなります。
入力はコアキシャルが２系統、オプティカルが２系統です。
デコーダーはＣＳ８４１４で９６ＫＨｚ対応です。
デジタル入力信号はインバーターでＴＴＬレベルにして波形整形し、
４入力の切り替えに入ってからフリップフロップにて１００ＭＨｚのクロックにて打ち直します。
そしてデコーダーＣＳ８４１４でデコードされたＳＤＡＴＡ，ＳＣＫ，ＦＳＹＮＣ信号を
抽出されたマスタークロックでフリップフロップにて打ち直してからＰＣＭ１７３８に入力します。
Ｉ／Ｖ変換の後ろは平衡回路なのでトリマーＶＲを使用して電圧調整しダイレクトアウトにしています。
そのため超低域の雰囲気が良く出ます。
出力電圧はフルビット時２．２Ｖ（Ｓｉｎ波）です。
ＤＡＣ基板は１枚にしているので簡単に改造やバージョンアップが出来るようにしています。
サンプルレート変換ＩＣも購入していますがそこまでやる必要があるのか疑問です。
元々デジタルフィルターにて８倍オーバーサンプリングをしています。
勿論サンプルレート変換による高域の位相特性の改善が見込めれば考えますが、
そこまでやっているＣＤプレーヤーの音よりもこのＤ／Ａコンバーターのクオリティが遥かに高いので
そこまでの必要性を今の処感じません。
デンオンのテストＣＤにてー９０ｄｂのサイン波が再生観測出来ました。
市販のＤ／Ａコンバーターではー６０ｄｂのサイン波は再生可能ですが、
一体型ＣＤプレーヤーですと機種によりー６０ｄｂのサイン波がノイズに埋もれてしまうのもあります。
またＤ社の高額ＳＡＣＤプレーヤーはー６０ｄｂのサイン波は再生出来ますが、
出力端子からのノイズスペクトラムが数１００ＭＨｚまで観測されます。
2013/04/21

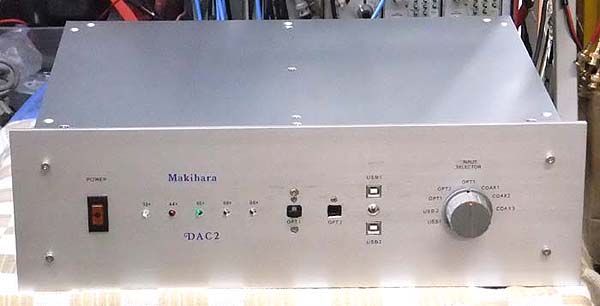

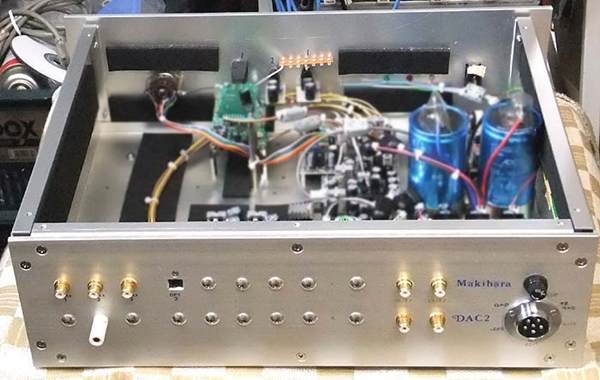

ＤＡＣ２
製作したＤ／Ａコンバーターも約９年経過し、
最近の製品と比較してＳ／Ｎの悪さが無視出来なくなったので
以前と同じくプリアンプのシャーシを流用して
新たにＤ／Ａコンバーターを製作しました。
ＤＡＣチップは１９２ＫＨｚ２４ｂｉｔ対応の
ＰＣＭ１７９４シングルチップです。
入力は以前はコアキシャルが２系統、光入力が２系統で
合計４入力でしたが、
色々な機器を接続して実験するには不足だったので、
今回は
コアキシャル入力が３系統、
光入力が３系統
新たにＵＳＢ１．０用が１系統、
ＵＳＢ２．０用が１系統
の合計８入力としました。
ＵＳＢ１．０用は、「ＰＣＭ２７０６」仕様の市販基板からＳ／ＰＤＩＦ信号を引き出し、
ＵＳＢ２．０用は、市販の「ＸＭＯＳ ＸＳ１−Ｌ１」基板よりＳ／ＰＤＩＦ信号を引き出しています。
尚、両基板ともＵＳＢより電源を供給しています。
初めはＤＡＣ側から＋５Ｖ電源を供給してみましたが、
残念ながらＰＣが認識しなかったので仕方がありません。

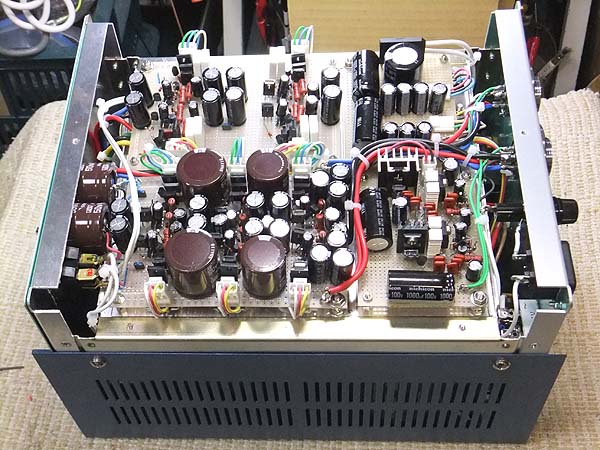

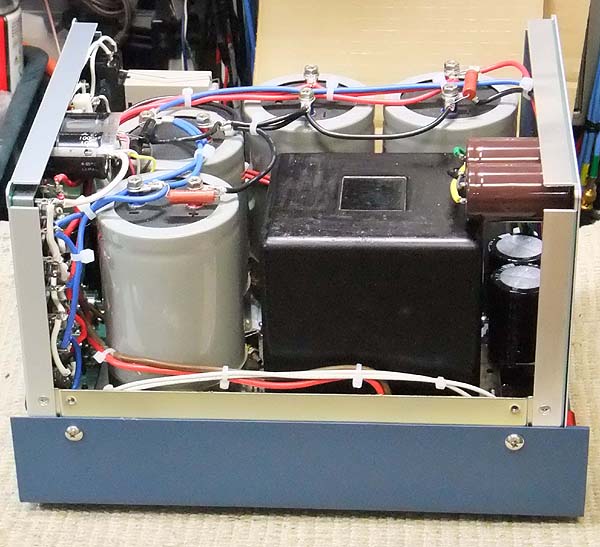

電源は新たに製作するのを止めてミキサーの電源を流用しています。
2024/04/14

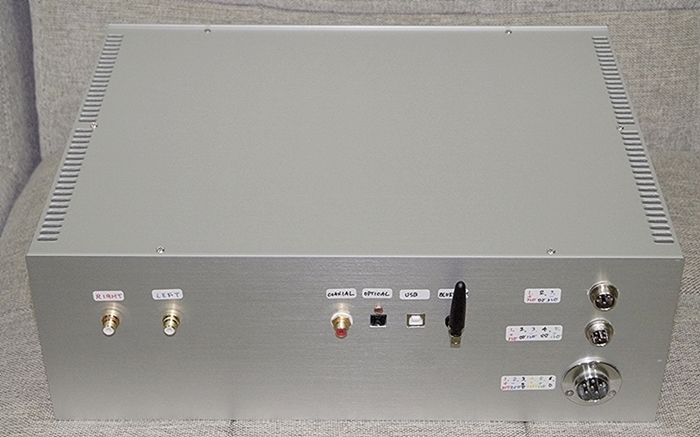

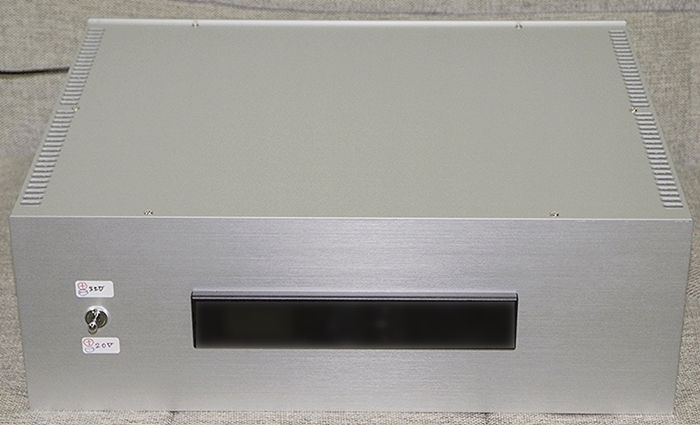

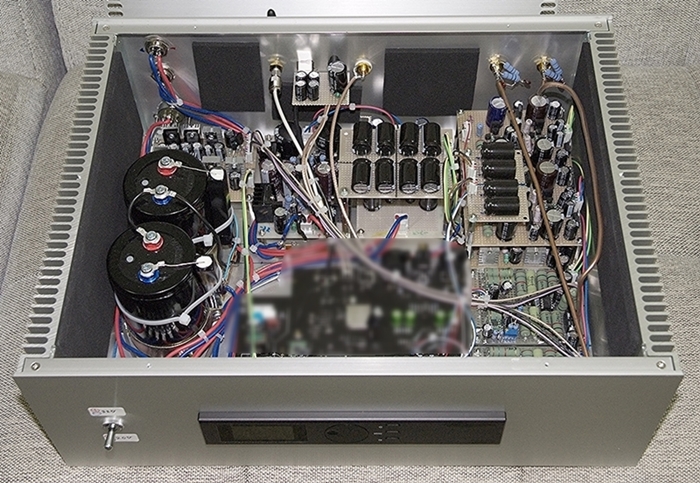

ＤＡＣ−４
７６８ＫＨｚ３２ｂｉｔのＤＡＣです。
入力は、
コアキシャル、オプティカル、
ＵＳＢ，
ＢｌｕｅＴｏｏｔｈ
です。
こちらも２ウェイ外部電源仕様です。
