もうひとつの金田風プリメインのメンテ

まだまだ校正中
目的

金田式AB級８０Wが、ここ数年で故障が続き、なんとか２１番にあるように、動態保存に持ち込んだが、常用するのはやはりバイポーラの音が良いので、いい加減に作ったバイポーラ終段の金田風プリメインの２台のメンテして、なんとか死ぬまでアンプ不足にならない準備。
で、そのプリメインメンテの２つ目。

設計

２２番と同じ富士通のリングエミッタトラジスタ（2SA1072,2SC2522)を使い、ドライブ段には禁断のモールド型を使い、とりあえず作ったものをしばらく友人に貸し出していたのが、返ってきたのに、プリ部をつけたもの。
メイン部だけ作った時、常用には充分だった記憶があったので、仮のメインアンプが必要になった時、２２番をキャントラのドライブ段で作ったものだった。
プリアンプ部は、MJ 2002年６月号K式No.168そのものの様子。
電源は、高速PPレギュレータだが、どういう訳か、終段はプラス側も2SC1161。
方針

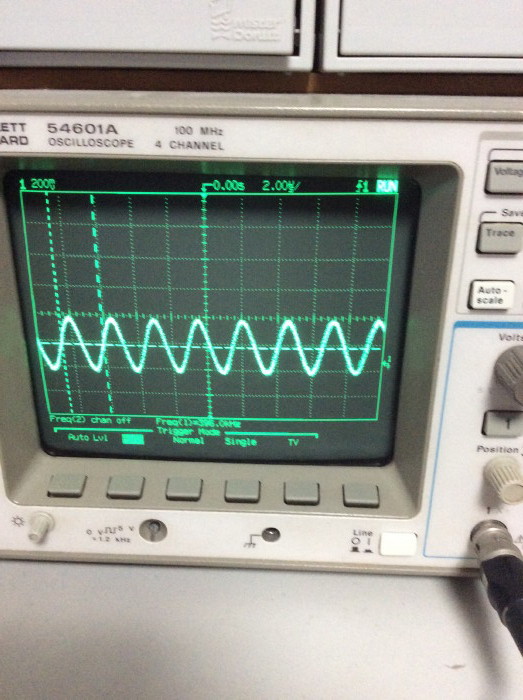

これは、最初、DCバランスだけ調整しようとしたら、VR絞り気味で微小発振、MAXで４００ｍVｐｐ、３９６ｋHzで発振。ここで、プロテクターが働く。
昔からこの現象はあったのだが、DCバランスずれと思っていて、DCバランス調整と思ったのだが、微小発振だった。
聴感上は、問題なかったが、見てしまったからには直さねばと。
結果

色々やったが、９番の４ｃｈメインの記述を思い出し、最終的には、入力に、４．７オーム直列に入れて解決。


ここで念の為、歪率をチェックしたら結構高目なんで、アイドリングとDCバランスをチェック。
アイドリングは、２０ｍAちょいで、良いところ。
DCバランスは片チャンネルが６０ｍVほどあったので、一桁まで調整。両チャンネル一桁。

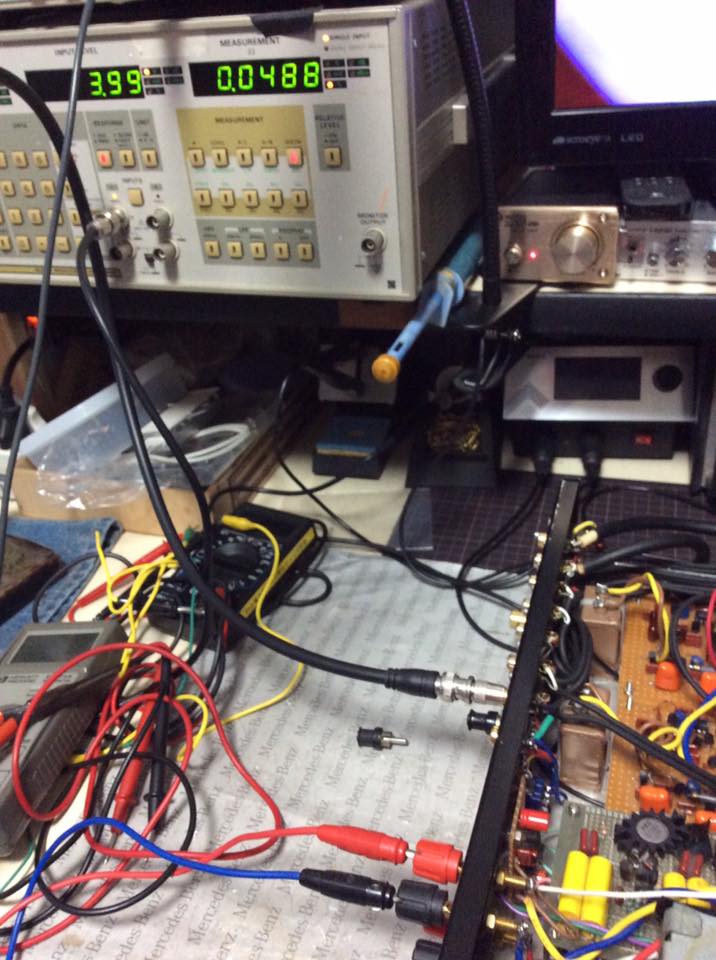

最後の歪率測定。

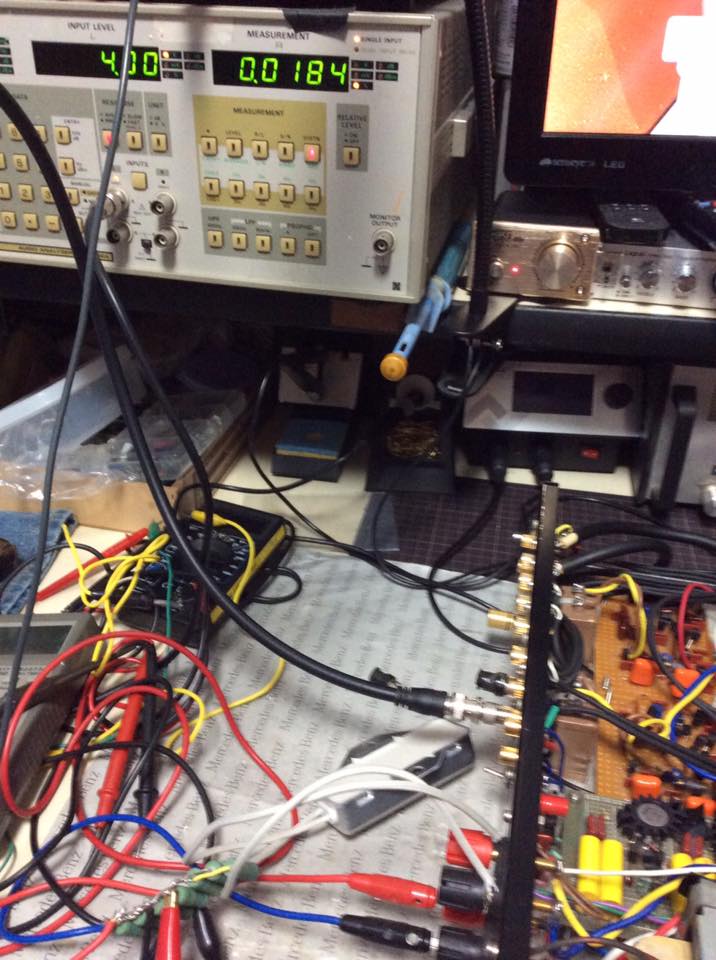

左が0.05%弱で、右が0.02%弱で、少なくとも左は、最終段のペアリング調整で下がる余地ありそう。
聴感上は、判らないだろうけど。

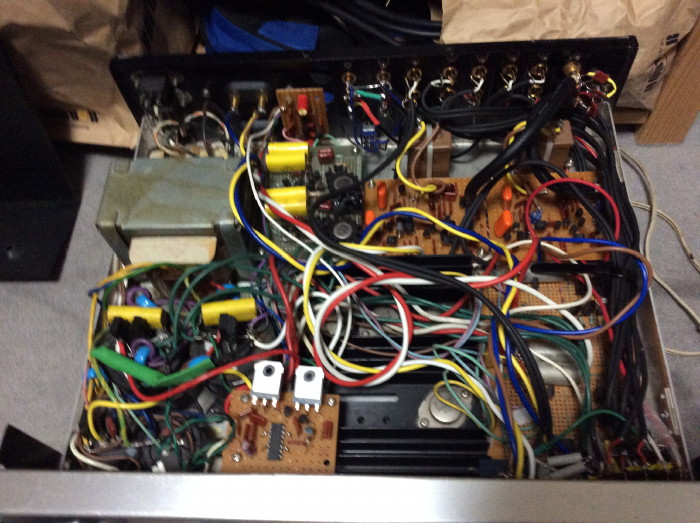

最後に、全体写真。もう追加部品は無理か。
