金田式８０W 動態保存

まだまだ校正中

目的

居間の普段用（家族も使う）Pure Audioのメインアンプとして、活躍してくれていた１９７９年かに作った８０Wも、何度かのトラジスタ複数破壊等の故障を経て、手持ち部品もなくなりつつあり、修理できたら、動態保存ということで修理。



方針

昨年、２０１８年に電源のTO3が飛んで、そこだけ修理したら、確か２−３カ月でまた故障。
Facebookの日記によると、２０１８年のの１２月から開始
一度、ヒートシンクを外し、すべてのTO3のシリコンシート等もチェックする。怪しい部品も出来るだけ交換。


修理

最初は、記録を取る気は無かったので、覚えている所だけ。

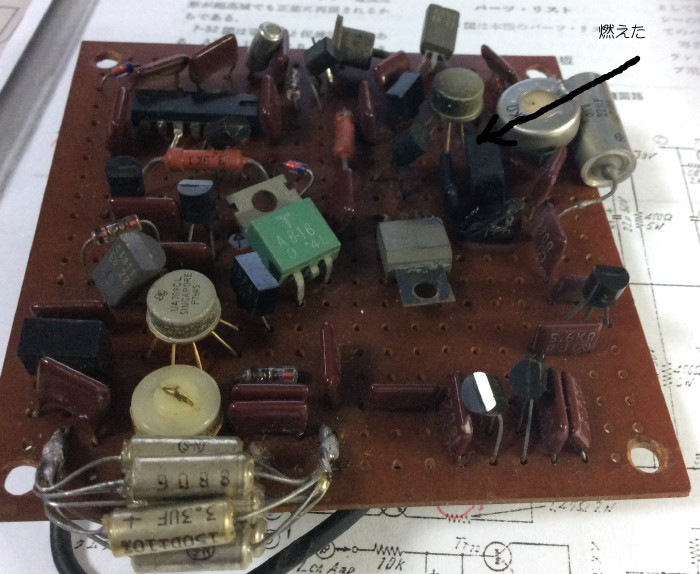

電源基板の小信号トラが燃えた。

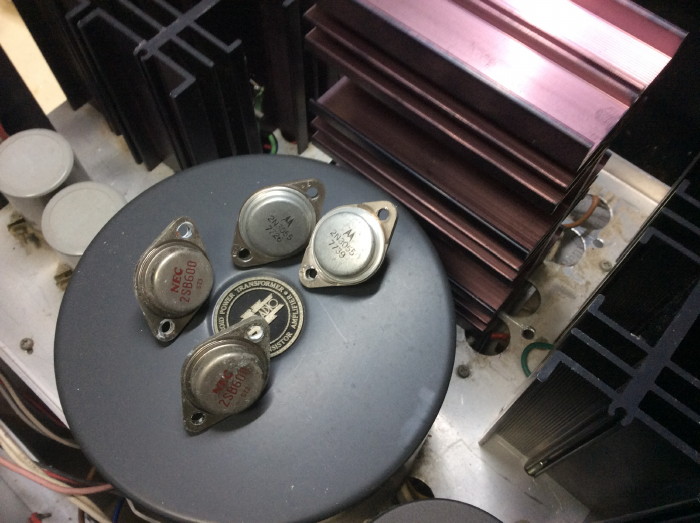

結構、TO3も代えた。35Vレギュレーターは、＋−４個全部飛んでいた。
出力部のTO3も一つ。

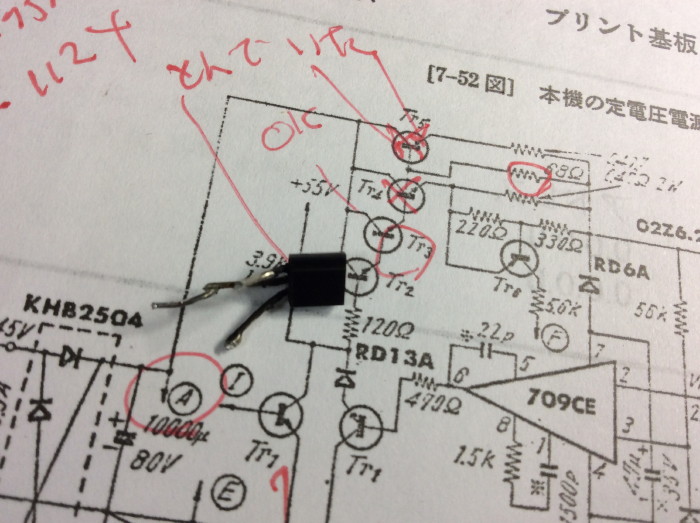

電源部の小信号Trが発火したので、まずは電源から。
オペアンプ７０９は、交換したいが手持ちなしで、簡単には買う事もできないので、そのまま。　
39V系のタンタルは、何本かパラで代用していたものの一つが、抵抗値を示す珍しいモードで不良。

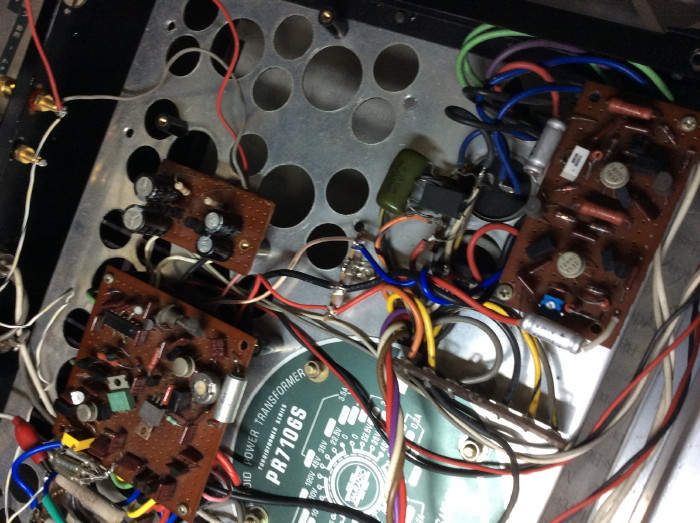

電源の半固定VRは安物２つをましなものに交換。４つ目の写真の左下の黄色い（多回転）のと右の中央の青いのがそれ。

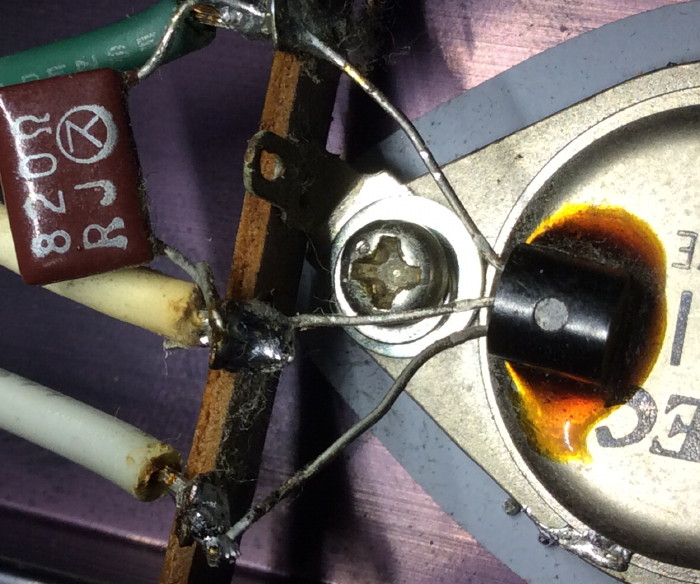

ハマったのは、熱結合したいたトラの足が、半田腐りで、チェックは通ったのだが、再配線時ビニール線引っ張って抜けたか。５枚目の写真がそれ。

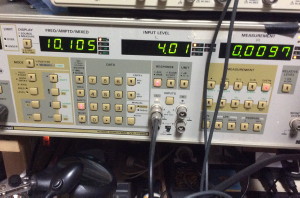

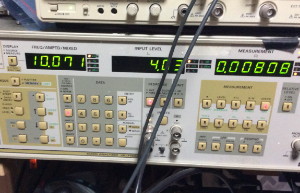

で、歪率測定、左が0.008%台で、右が0.01弱で、終段トラのペアリング悪化とかアイドリング減らしで、こんなもんかと。
安心したのは、寄生発振とうの兆候なし。
