クリエートデザイン 13エレ、20エレ 給電部
クリエートは13エレと20エレの給電部(反射器とセット)は同じです。
しばらく室内に放置して有るものをバラして写真取りました。

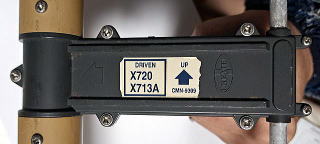

給電部
給電部は各々上下カバーがかかっています。両側2本のネジで停まっています。
このネジは直径方向に綺麗に空いてる訳ではないので、閉める際に合わせないと駄目です。
カバーは下側の中心部に水抜き穴が有ります。上下間違いないようにしてね。
給電部カバーを外すとバラン部がばらせます。大きめ5本と小さめ2本のネジで停まってます。

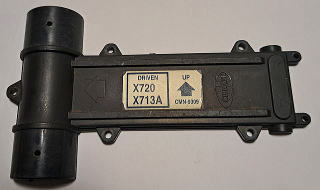

給電部 蓋
御覧の通り、13エレ、20エレ共通の様です。

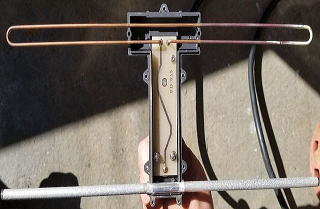

給電部 内部
給電部は線がグルっと回ってます。
反射器の横の真ん中に同軸の芯線部が半田されています。
マイナス側は基盤の裏でバランになっているんでしょう。
半田が面倒なのでバラしません。バラす人が居たら教えて下さい。
反射器の汚れ具合でエレメントがどれだけ腐食されているか分かりますね。
カバーの中はほとんど新品同様です。
ということで、クリエートの430のアンテナの給電部でした。
