液晶モニタキットの製作
きっかけ
クルマにはＤＶＤナビを付けており、ＤＶＤも再生可能となっています。
しかし、子供が乗るのは後席。見えません（笑）
そのため、モニタが欲しいなと思っていましたが、これが結構高い。
どうしようかな、と思っていた時に知ったのが、coconetさんというショップ（通信販売は、愛天堂さん）から出ている、「液晶モニタ自作キット」
これは、ノートＰＣの液晶を再利用して、ビデオモニタ（コンポジット入力＋Ｓ端子入力）を作ってしまうというキット（基盤とケーブルのセット）です。
他に、ＰＣ入力端子も備えており、ＰＣのモニタとしても利用できます。
オプションで、チューナーユニット（音声出力も有り、スピーカーが付属）や、リモコンも有ります。
フルセットで組めば液晶テレビが出来てしまいます。（Ｄ端子とかはないし、デジタル放送も未対応ですが）
Web調査の結果、ちょっと古い型のノートＰＣの液晶がコストパフォーマンス的に良さそう、という事で、８００×６００（ＳＶＧＡ）解像度のＴＦＴ液晶と、Ａ１００Ｋというキットを組み合わせる事としました。
製作
大きさは、小さい方が良いと思ったのですが、ヤフオクで安く見つかったのは、富士通の１２インチ液晶でした。
coconetの対応機種リストに載っている品番だったので、安心して使うことが出来ましたが、ちょっと画面が大きすぎたかな？
このキットは、制御基盤と、電源端子、入力端子、ＯＳＤ基盤（入力切替、画質調整など）、液晶のバックライト用のインバータ基盤が含まれています（結線しただけで動作する）。
とりあえず、動作確認です。
ＡＣアダプタは、家に有ったものを使用（１２Ｖ２Ａ）し、画像入力は、e-karaを利用（笑）

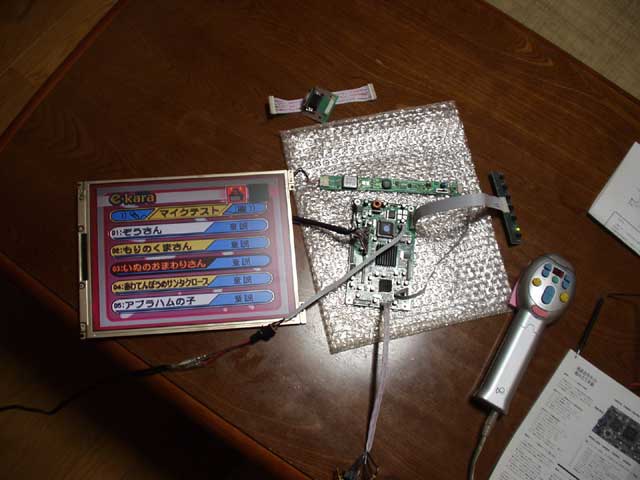

こんな感じです。
バッチリ映りました。
しかし、ケースが有りません。このキットを作る上で一番重要なのが、ケースをどうやって作るかです。
とりあえず、ノートＰＣの液晶パネルが元々付いていた枠を利用し、不要な部分をカットしました。
基盤は、１．５mm厚のアルミ板を液晶パネルサイズにカットした物に、5mm厚のスペーサーを介してM3のビスで取り付けました。
ＯＳＤ基盤もとりあえず固定しましたが、操作出来ません（笑）しかし、操作出来なくても問題ない事がわかりました。
液晶パネル取り付け部とアルミ板は、３０mmの６角スペーサー（両端にM3のネジ穴が切ってあるもの）を四隅に立てて固定しました。
この状態で、ドライブ旅行時に使用してみましたが、画面が大きすぎて駄目出しされました（笑）
そういうわけで、家で使用出来るように作り換えです。
液晶テレビ替わりに使用するには？チューナーがまず思い浮かびますが、余っているビデオデッキがあったので、それから映像、音声を引いてくることにしました。
スイッチは、電源スイッチを後付で追加しました。実質これだけで十分です。
そして、音声ですが、モニタに内蔵させることにしました。
簡単なアンプを作っても良かったのですが、ココで一工夫。ヤフオクで、安価で転がっているアンプ内蔵のPC用スピーカーを購入してみました。電源は９ＶのACアダプタが付くタイプです。
なかなかイイ音がするので勿体ない様に思いましたが、分解し、内部基盤を摘出。
なお、ACアダプタの出力電圧を測ったところ、１３Ｖを越えていましたので、A-100Kの電源の１２Ｖとパラに繋げる事が分かりました（ラッキー）
スピーカーですが、これもヤフオクで小さいタイプのを調達。側面に付けられる大きさです。
基盤取付は、基盤に取付穴を開け、他の基盤同様に固定します。
ボリュームは基盤から外し、操作しやすい位置に配置します。

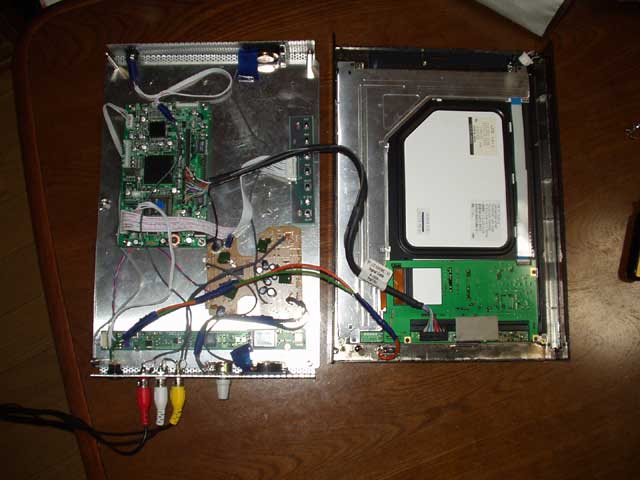

内部はこんな感じです。
液晶パネルとアルミ板の間の側面に蓋をする様に、パンチングアルミ板を装着しました。
スピーカーはこのパンチングメタルの裏に装着です。（ステレオ）
上下面にはアクリル板を貼ってホコリよけとしました。
小技として、自立用のスタンドを裏に追加してみました。壁掛け用のフックは額縁用を装着。
できあがり〜

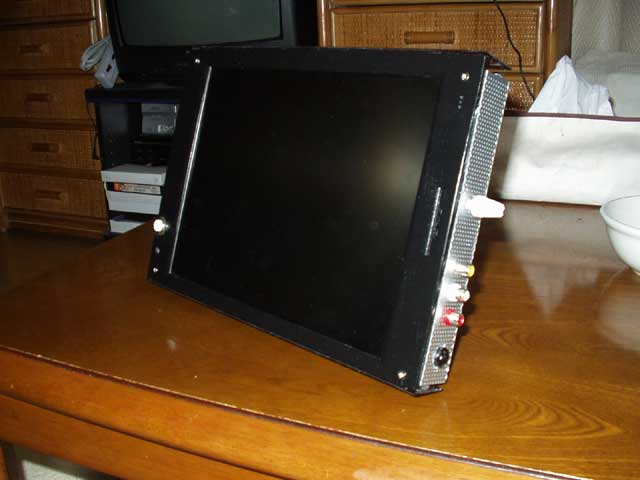

表から

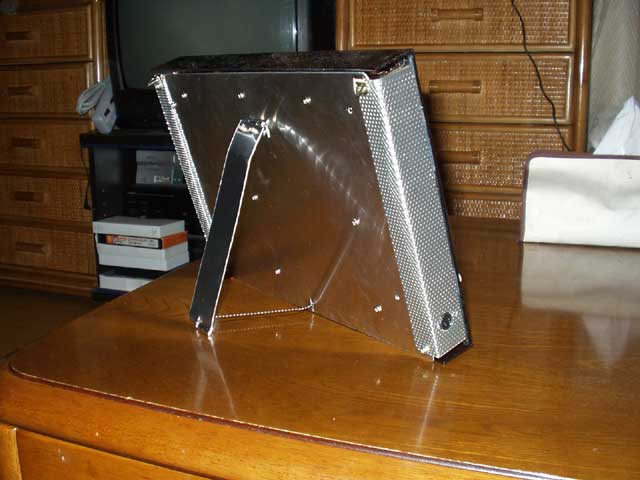

裏から
使ってみて
画質的には、まあまあという所です。ちょっと古めの液晶のため、視野角が狭いのがマイナスポイント。
ビデオをチューナーとしているので、ビデオのリモコンが使えるのはポイント高いです。
ケースはもっと剛性が欲しい所です。作り直しも考えています。
現在、台所用のテレビとして活躍中です。
次回作として、Dynabook SS 3020の１０．４インチ液晶を使用した物を構想中です。
既に液晶パネルと、coconetの自作キットは確保済みだったりします（笑）

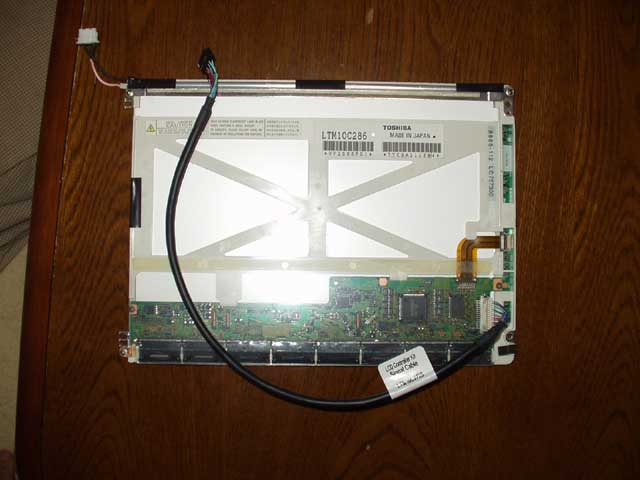

10.4インチ液晶にcoconetのケーブルをセットしたところ
2008.09

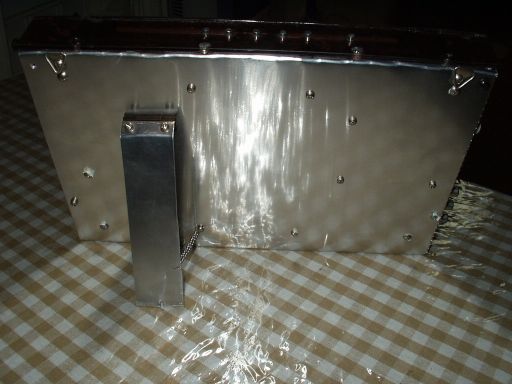

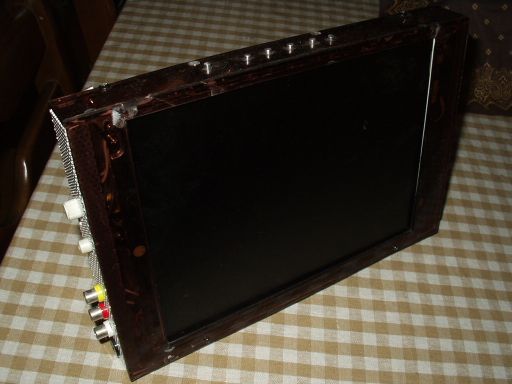

10.4インチ版もかなり前に完成していますので紹介を。
やはりオーディオアンプはＰＣ用スピーカーから移植。
今度は電源スイッチもＰＣ用スピーカーのを使ってみました。
PCのモニターとしても使えます。
そして１２インチの方は、１４インチXGA液晶に組み替え中です。
